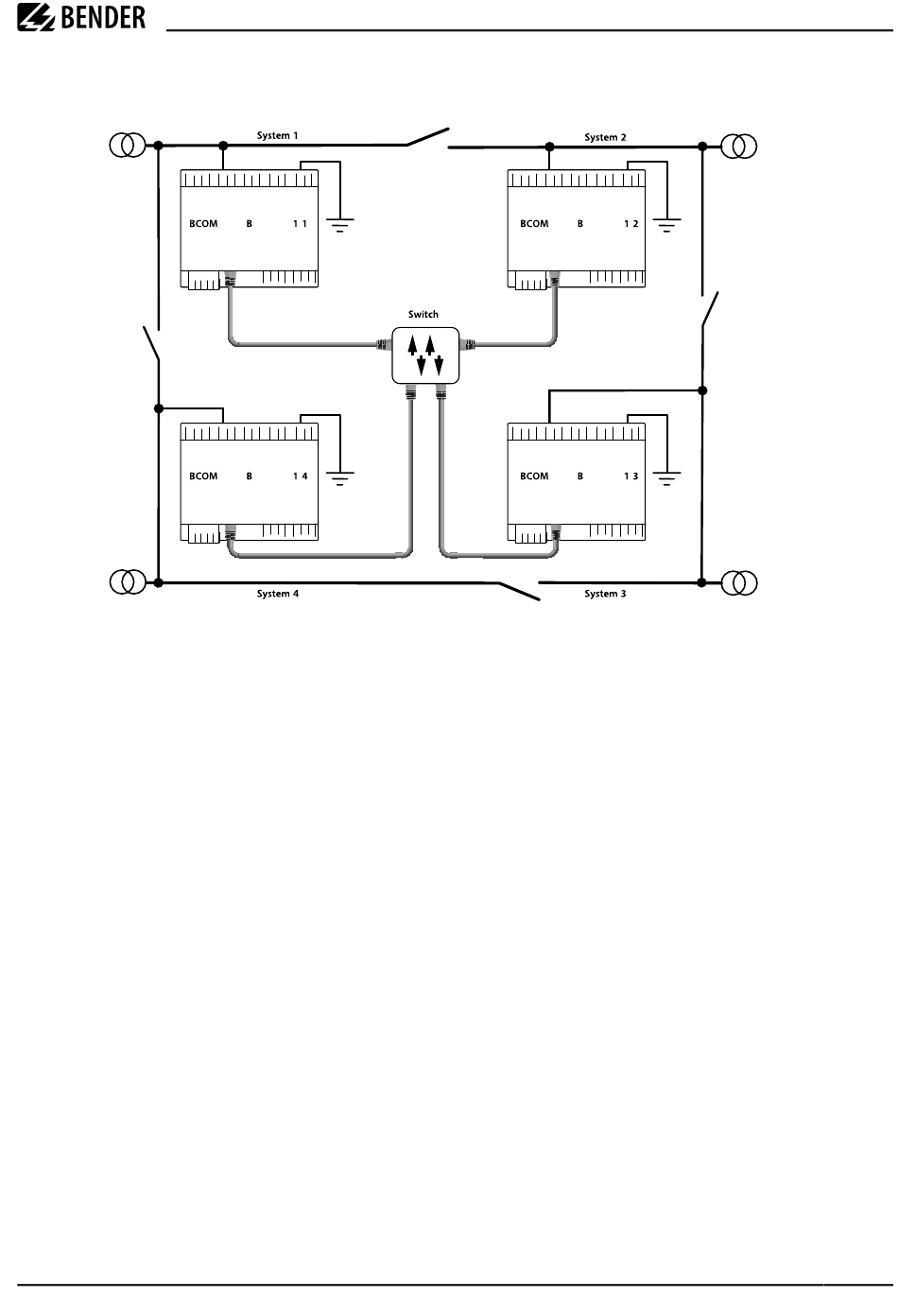

ISOnet-Verbund mit Switch
11.3.2 Konfiguration und Funktion
Die ISOnet-Funktion benötigt die Einstellung BCOM in folgendem Menü:
MENU: Alarmeinstellungen > ISOnet > ISOnet
Bei allen im System befindlichen ISOMETER®n muss die ISOnet-Funktion aktiviert und im folgenden Menü die
Anzahl der Teilnehmer festgelegt werden:
MENU: Alarmeinstellungen > ISOnet > Anzahl Teilnehmer
Damit die Geräte im ISOnet-Verbund miteinander kommunizieren können, müssen neben der ISOnet-Funktion
auch Ethernet und BCOM parametriert werden.
Nach dem Start der Anlage initialisieren sich die Geräte. Die Initialisierungsphase endet, wenn die eingestellte
Teilnehmerzahl erreicht wird. Dann beginnt das erste Gerät mit der kleinsten Adresse mit einem Messzyklus.
Hat ein ISOMETER® einen Messzyklus beendet, wird die Berechtigung zur Isolationsmessung an das ISOMETER®
mit der nächsthöheren Adresse weitergegeben. Während ein ISOMETER® misst, sind alle anderen ISOMETER®
über interne Netztrennschalter vom Netz getrennt. Durch die Begrenzung auf ein Subsystem ist es möglich, in
einem System mehrere ISOnet-Verbünde laufen zu lassen.
Bei Ausfall eines einzelnen Gerätes führen die verbleibenden ISOMETER® den ISOnet-Betrieb weiter. Für den
Ausfall eines Gerätes sind zwei Szenarien möglich:
• Ein Gerät fällt während eines Messvorgangs aus.
Nach einem Timeout übernimmt ein anderes Gerät die Messfunktion.
Alle Geräte überwachen sich somit gegenseitig.
• Ein Gerät fällt im Inaktiv-Modus aus.
Bei der Weitergabe der Messberechtigung wird das Gerät ausgelassen und das nachfolgende Gerät
übernimmt die Messung.
IT-
-Adr.: ENDER- -
-Adr.: ENDER- -
IT-
IT-
-Adr.: ENDER- -
-Adr.: ENDER- -
IT-
iso685-x-P_D00170_10_M_XXDE/02.2024
ISOMETER® iso685(W)-x-P
