Einstellungen im Gerätemenü
Name im Menü
Verbindungsfehler
8.2.1.11.3 Summer
Den Summer können Sie mit den folgenden Parametern einstellen.
Menüpunkt: TEST
Den Funktionstest des Summers können Sie aktivieren oder deaktivieren. Dies betrifft nur den manuell
durchgeführten Test und nicht den zyklischen Selbsttest des Gerätes.
ein
Der manuelle Test lässt den Summer ertönen.
aus
Der manuelle Test lässt den Summer nicht ertönen.
Menüpunkt: Funktionen 1 bis 3

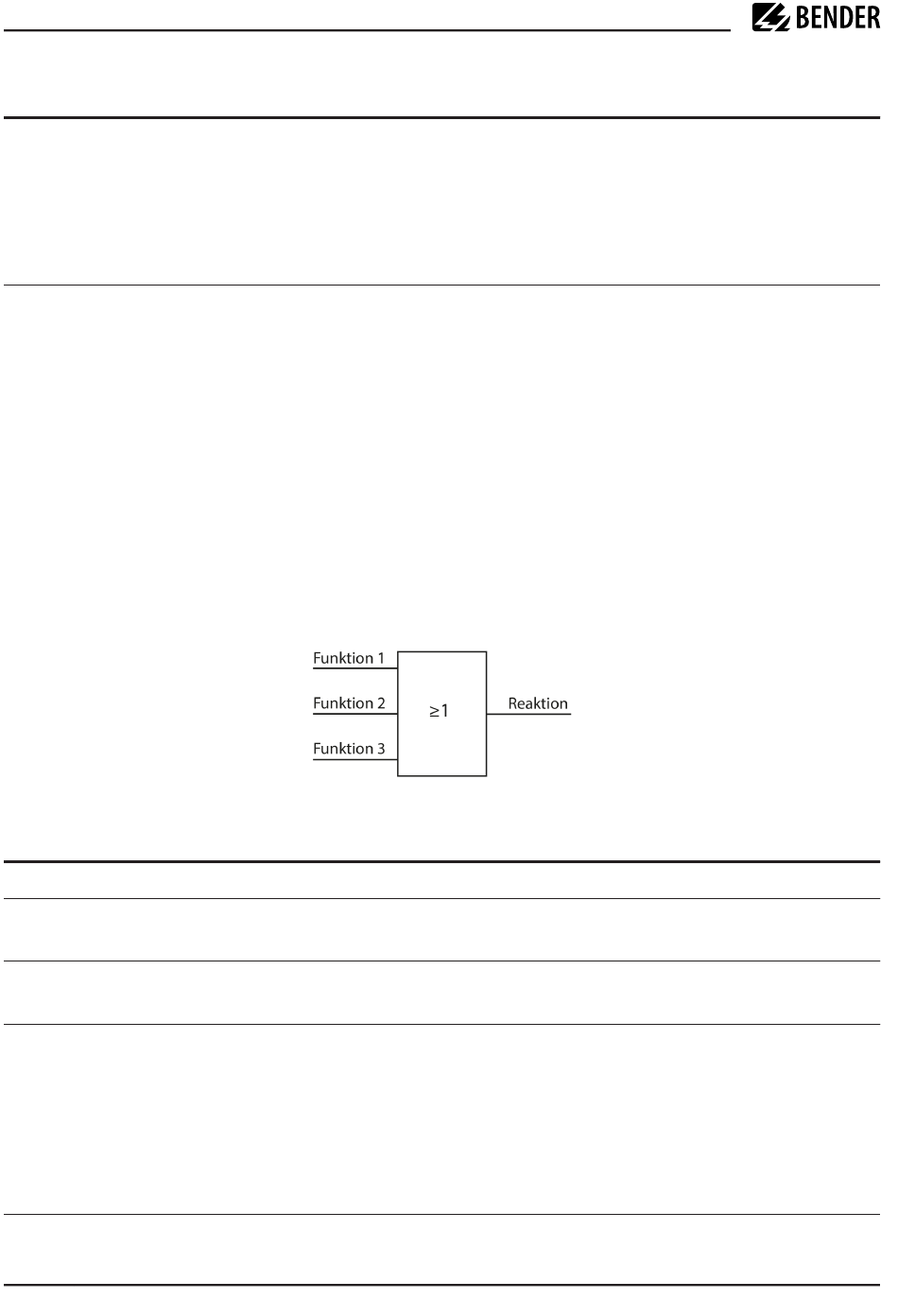

Einem Ausgang können Sie bis zu 3 Funktionen zuordnen. Die Funktionen sind mit einer ODER-Verknüpfung
verbunden:
Auswählbare Funktionen
Name im Menü
aus
Iso. Alarm 1
Iso. Alarm 2
Anschlussfehler
58
iso685-x-P_D00170_10_M_XXDE/02.2024
Beschreibung
Zustandswechsel des Ausgangs bei einem der folgenden Fehler:
• Allgemeiner ISOnet Fehler
• ISOnet Geräte Timout
• ISOnet fehlendes Gerät
• EDSsync Fehler
• ISOloop Fehler
Beschreibung
Die Funktion wird nicht verwendet.
Zustandswechsel des Ausgangs beim Unterschreiten des eingestellten
Ansprechwertes R
.
an1
Zustandswechsel des Ausgangs beim Unterschreiten des eingestellten
Ansprechwertes R
.
an2
Zustandswechsel des Ausgangs beim Auftreten einer der folgenden
Anschlussfehler:
• Keine niederohmige Verbindung zwischen den Außenleitern
• Keine niederohmige Verbindung der Klemme E und KE zur Erde (PE)
• Zu kleine Bürde am Spannungsausgang
• Für den Stromausgang wurde eine zu große Bürde angeschlossen
• Last am Ausgang X1 zu hoch
