- Seite 1 ISOMETER® isoRW425 Isolationsüberwachungsgerät für ungeerdete AC-, AC/DC- und DC-Stromversorgungen (IT-Systeme) für Bahn-Applikationen bis 3(N)AC, AC/DC 440 V Software-Version: D0418 V2.xx isoRW425_D00052_04_Q_XXDE / 03.2019 Kurzanleitung...
-
Seite 2: Bestimmungsgemäße Verwendung
ISOMETER® isoRW425 Information! Lesen Sie ergänzend zu dieser Kurzanleitung das entsprechende Handbuch. Herunterladbar auf: www.bender.de/service-support/downloadbereich Gerätetyp Ausführung Handbuch Nr. Art.-Nr. isoRW425-D4W-4 Federklemme D00052 B71037000W isoRW425-D4W-4 Schraubklemme D00052 B91037000W Montageclip für Schraubmontage B98060008 (1 Stück je Gerät) Bestimmungsgemäße Verwendung Das ISOMETER® überwacht den Isolationswiderstand R... -
Seite 3: Montage
ISOMETER® isoRW425 Montage Click & Click! Alle Maße in mm isoRW425_D00052_04_Q_XXDE / 03.2019... - Seite 4 Anschlussbild L1/+ L2/- L1/+ COM465IP Test / Reset isoRW425 RS-485 isoRW425_D00052_04_Q_XXDE / 03.2019...
- Seite 5 ISOMETER® isoRW425 Legende zum Anschlussbild Klemme Anschlüsse A1, A2 Anschluss an die Versorgungsspannung U über Schmelzsicherung: Bei Versorgung aus IT-System beide Leitungen absichern.* E, KE Jede Klemme jeweils separat an PE anschlie- ßen: Gleichen Leitungsquerschnitt wie bei „A1“, „A2“ verwenden. L1/+, L2/–...
-
Seite 6: Menü-Übersicht

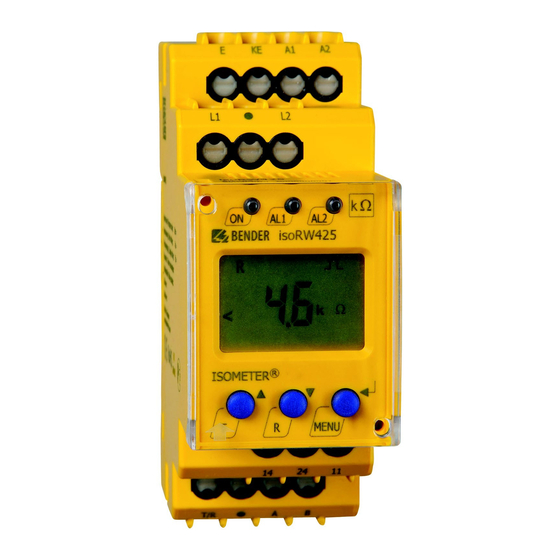

Menü-Übersicht Messwertanzeige Standardanzeige Menüauswahl Menü Enter oder t > 5 Min. R [k ] Enter C [µF] U L1 L2 [ V] Parameterauswahl UL1 [ V] UL2 [ V] R [ %] . . . U R [k ] Enter Optionales Passwort Funktion Taste... - Seite 7 ISOMETER® isoRW425 Display-Elemente Gerätefront/Display Funktion grün - On gelb - Alarm gelb - Alarm ON AL1 AL2 Aufwärts-Taste Test-Taste ( > 1,5 s drücken) Abwärts-Taste R MENU Reset-Taste ( > 1,5 s drücken) ENTER MENU MENU-Taste ( > 1,5 s drücken) U: Netznennspannung U R: Isolationswiderstand R C: Netzableitkapazität C...
- Seite 8 Technische Daten ()* = Werkseinstellung Isolationskoordination nach IEC 60664-1/IEC 60664-3 Bemessungsspannung ..................................440 V Überspannungskategorie..................................III Versorgungsspannung Versorgungsspannung U .........................AC 100…240 V/DC 24…240 V Toleranz von U ..................................-30…+15 % Frequenzbereich U ..................................47…63 Hz Eigenverbrauch...................................≤ 3 W, ≤ 9 VA Überwachtes IT-System Netznennspannung U ........................
- Seite 9 ISOMETER® isoRW425 Anschluss Anschlussart..............................Schraub- oder Federklemme Schraubklemmen: Nennstrom......................................≤ 10 A Anzugsmoment .............................. 0,5…0,6 Nm (5…7 lb-in) Leitergrößen ...................................AWG 24-12 Abisolierlänge....................................8 mm Starr/flexibel ..................................0,2…2,5 mm² Flexibel mit Aderendhülse mit/ohne Kunststoffhülse ......................0,25…2,5 mm² Mehrleiter starr...................................0,2…1,5 mm² Mehrleiter flexibel................................0,2…1,5 mm² Mehrleiter flexibel mit Aderendhülse ohne Kunststoffhülse.....................0,25…1,5 mm² Mehrleiter flexibel mit TWIN Aderendhülse ohne Kunststoffhülse...................0,25…1,5 mm²...
- Seite 10 isoRW425_D00052_04_Q_XXDE / 03.2019...
- Seite 11 ISOMETER® isoRW425 isoRW425_D00052_04_Q_XXDE / 03.2019...
- Seite 12 Nachdruck und Vervielfältigung Reprinting and duplicating nur mit Genehmigung des Herausgebers. only with permission of the publisher. Bender GmbH & Co. KG Bender GmbH & Co. KG Postfach 1161 • 35301 Grünberg • Deutschland PO Box 1161 • 35301 Gruenberg • Germany Londorfer Str.
