Anschluss
5.8

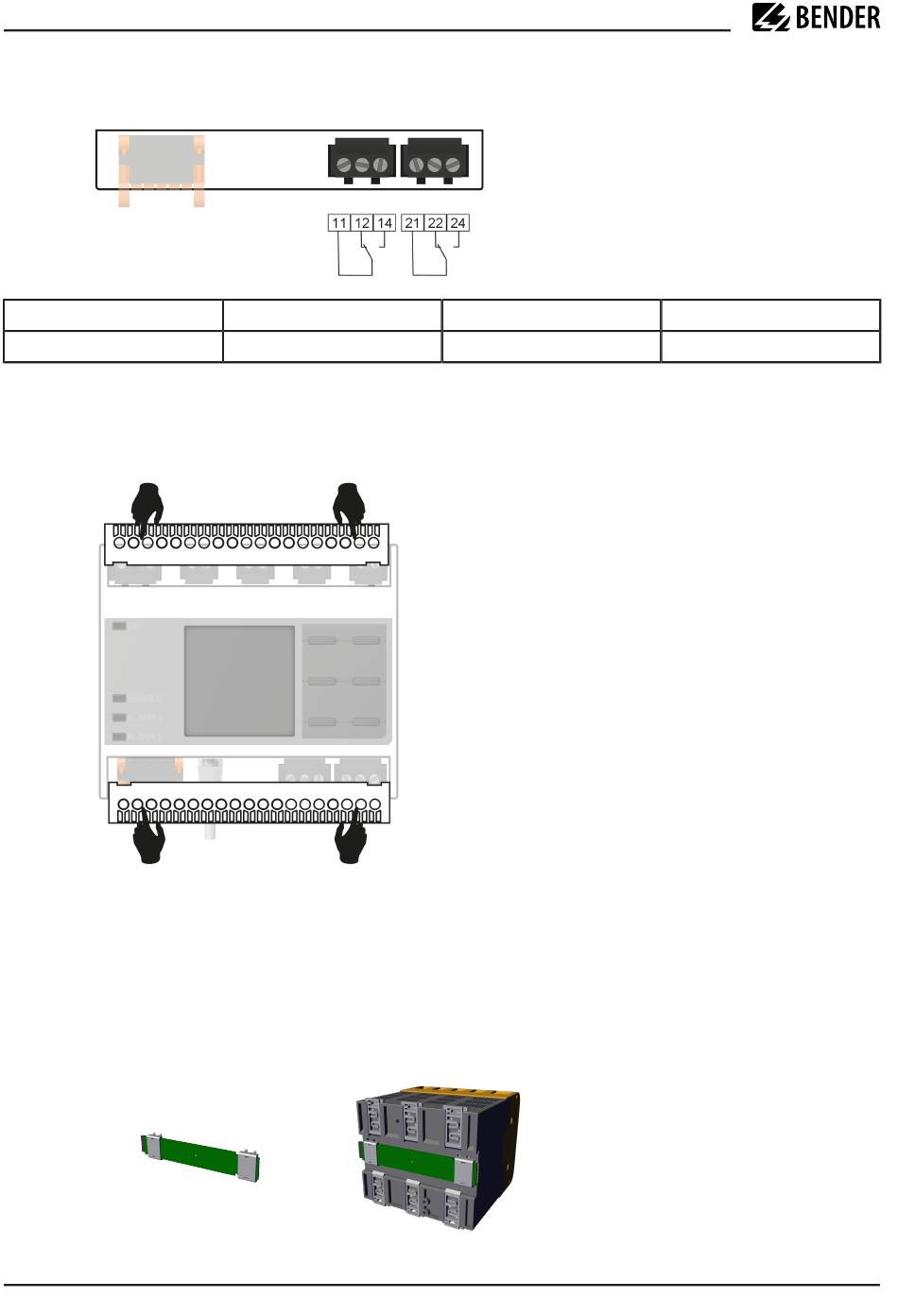

Anschluss der Relais-Schnittstellen 1 und 2
Relais 1
Relais 2
5.9
Klemmenabdeckungen
Klemmenabdeckungen in den Gehäuseaussparungen einrasten.
5.10
Anschluss des BB-Bus
Der BB-Bus ist eine Schnittstelle, die es Bender-Geräten ermöglicht, miteinander zu kommunizieren. Der
BB-Bus kann mit einem ISOMETER® und einem oder mehreren EDS44x-S verwendet werden. Dazu wird der
BB-Bus auf der Rückseite der beiden Geräte angebracht und die Geräte anschließend nebeneinander auf
die Hutschiene gesetzt. Weitere Informationen finden Sie im dem Quickstart, der den BB-Bus-Leiterplatten
beiliegt.
26
iso685-x-P_D00170_10_M_XXDE/02.2024
11 gemeinsamer Kontakt
21 gemeinsamer Kontakt
12 Öffner
22 Öffner
14 Schließer
24 Schließer
