Anschluss

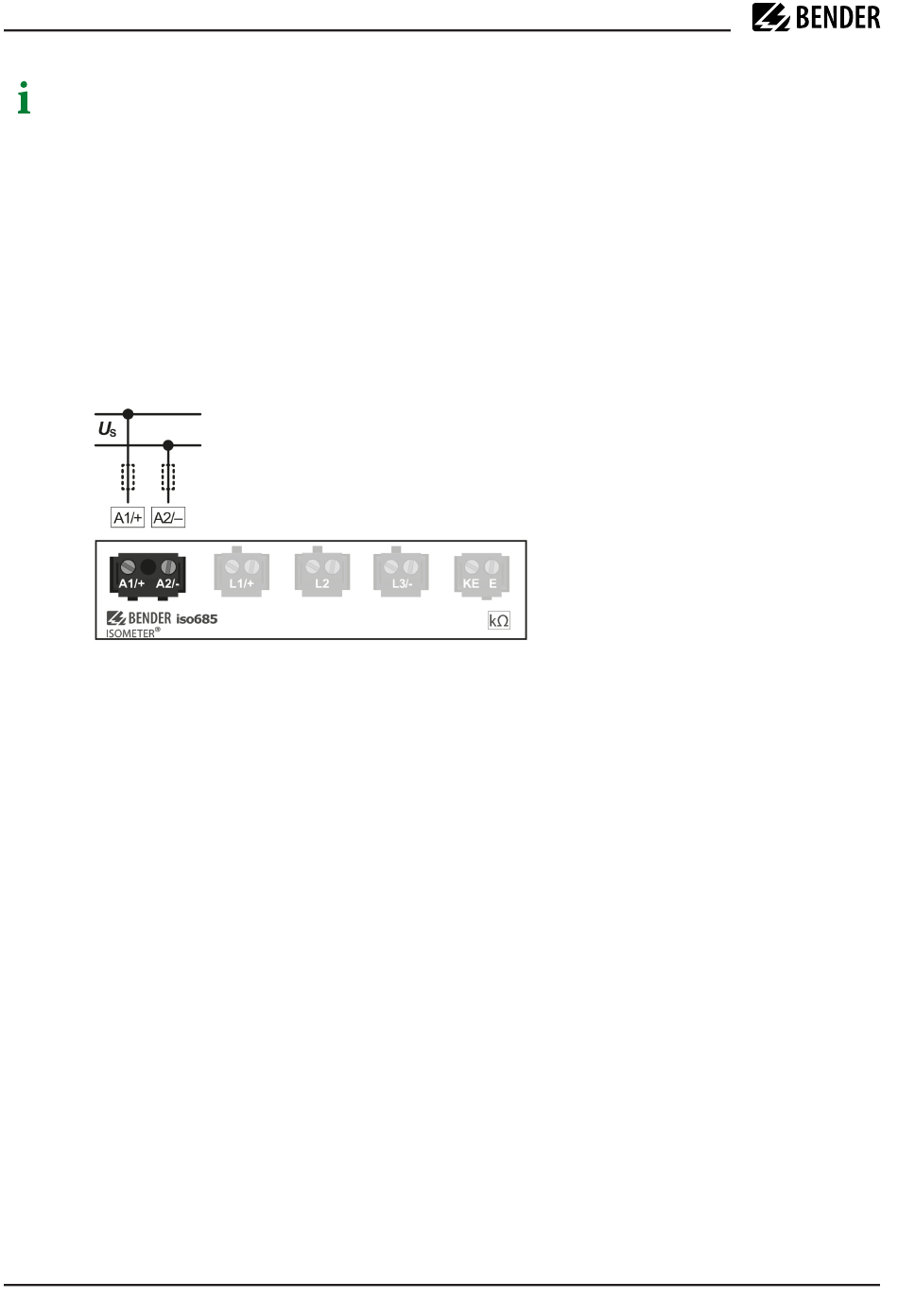

Spannungsversorgung über externe Netzteile
Bei externer Versorgung (24 V) kann das Gerät über A1/+ und A2/− ODER über X1 versorgt werden. Bei
der Versorgung über A1+/A2 ist darauf zu achten, dass an A1/+ +24 V angelegt wird und A2/– mit GND
(Masse) verbunden wird.
Vorsicherung Spannungsversorgung
Wird das Gerät über ein externes Netzteil versorgt, muss die Vorsicherung F
so gewählt werden, dass das speisende Netzteil in der Lage ist, die DC-taugliche Vorsicherung auszulösen.
Beispiel: Empfohlen wird bei einem 24-V-Netzteil (min. 1 A) eine Vorsicherung von 650 mA/T.
Emissionsanforderungen bei externer Spannungsversorgung
Externe Netzteile, die das ISOMETER über X1 versorgen, müssen den Störfestigkeits- und
Emissionsanforderungen der geforderten Applikationsnorm entsprechen. Für Verbindungsleitungen, die
länger als 1 m sind, müssen geschirmte Leitungen verwendet werden.
24
iso685-x-P_D00170_10_M_XXDE/02.2024
am Anschluss A1/+, A2/−
