Einstellungen im Gerätemenü
8.2.1.1
Isolation Alarm
Im Menü Isolation Alarm können Sie die Grenzwerte für Alarm 1 und Alarm 2 des ISOMETER®s einstellen.

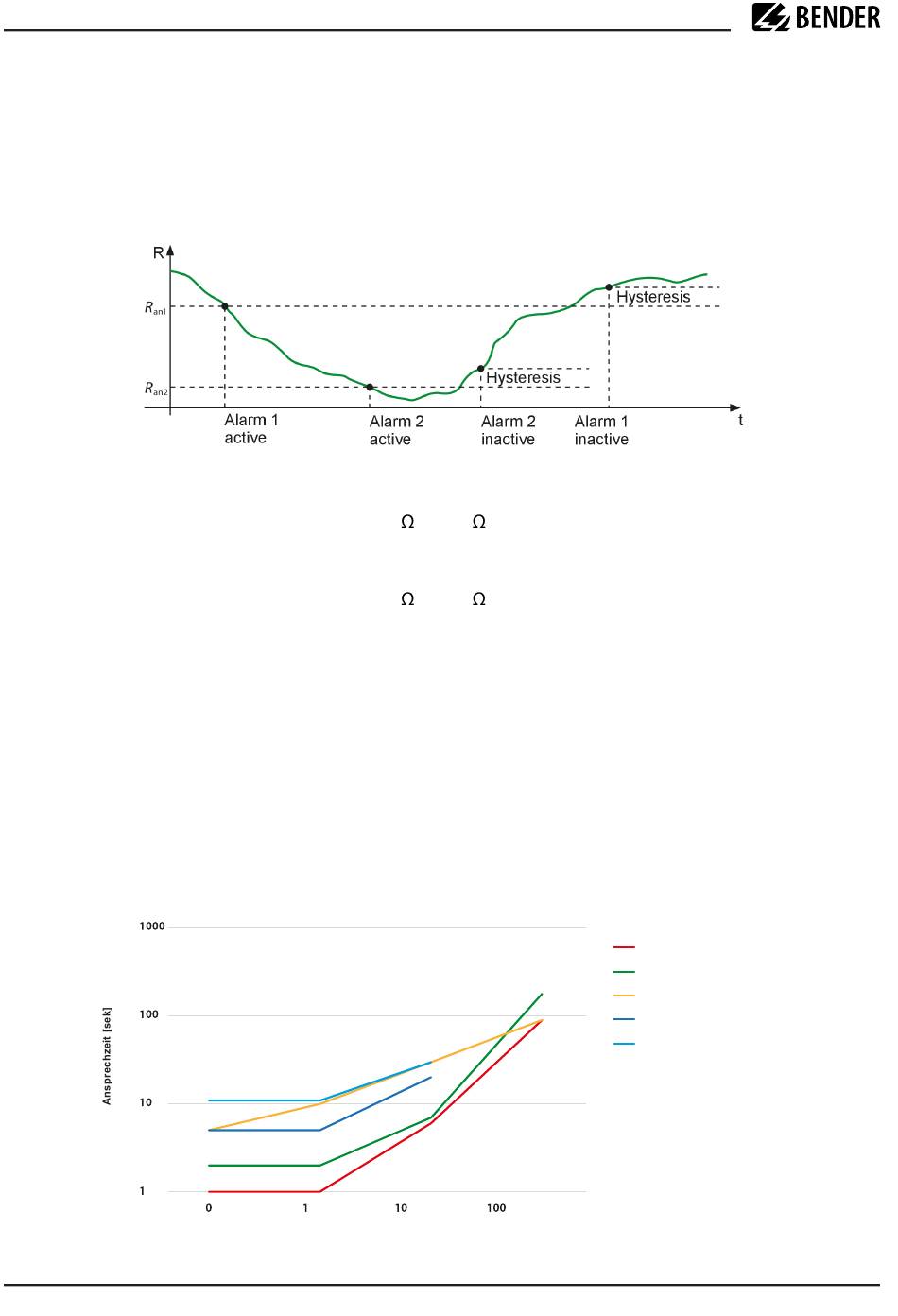

Die Aktivierung bzw. Deaktivierung der beiden Alarmstufen R
in der folgenden Grafik ablesen.
Ein Alarm wird inaktiv, wenn er die Hysterese des eingestellten Auslösewertes überschritten hat.
Menüpunkt: Alarm 1
Für Alarm 1 kann ein Isolationswiderstand von 1 k ...10 M unabhängig von Alarm 2 eingestellt werden.
Menüpunkt: Alarm 2
Für Alarm 2 kann ein Isolationswiderstand von 1 k ...10 M unabhängig von Alarm 1 eingestellt werden.
Menüpunkt: Fehlerspeicher
Automatisches Zurücksetzen von inaktiven Fehlern an den Ausgängen Relais 1, Relais 2, Digitalausgang 1
und Digitalausgang 2:
ein
Wird ein Fehler inaktiv, bleiben die programmierten Ausgänge im Fehlerzustand bis das System manuell
zurückgesetzt wird.
aus
Wird ein Fehler inaktiv, wechseln die programmierten Ausgänge den Zustand selbsttätig.
8.2.1.2
DC-Alarm
Der DC-Alarm wird bei einer DC-Verlagerungsspannung U
48
iso685-x-P_D00170_10_M_XXDE/02.2024
DC-E
Ableitkapazität [µF]
für Alarm 1 und R
an1
an2
im Netz ausgelöst.
Leistungskreis
Steuerkreis
Hohe Kapazität
Umrichter > 10 Hz
Umrichter > 10 Hz
für Alarm 2 können Sie
