Automatischer Test
R(an)

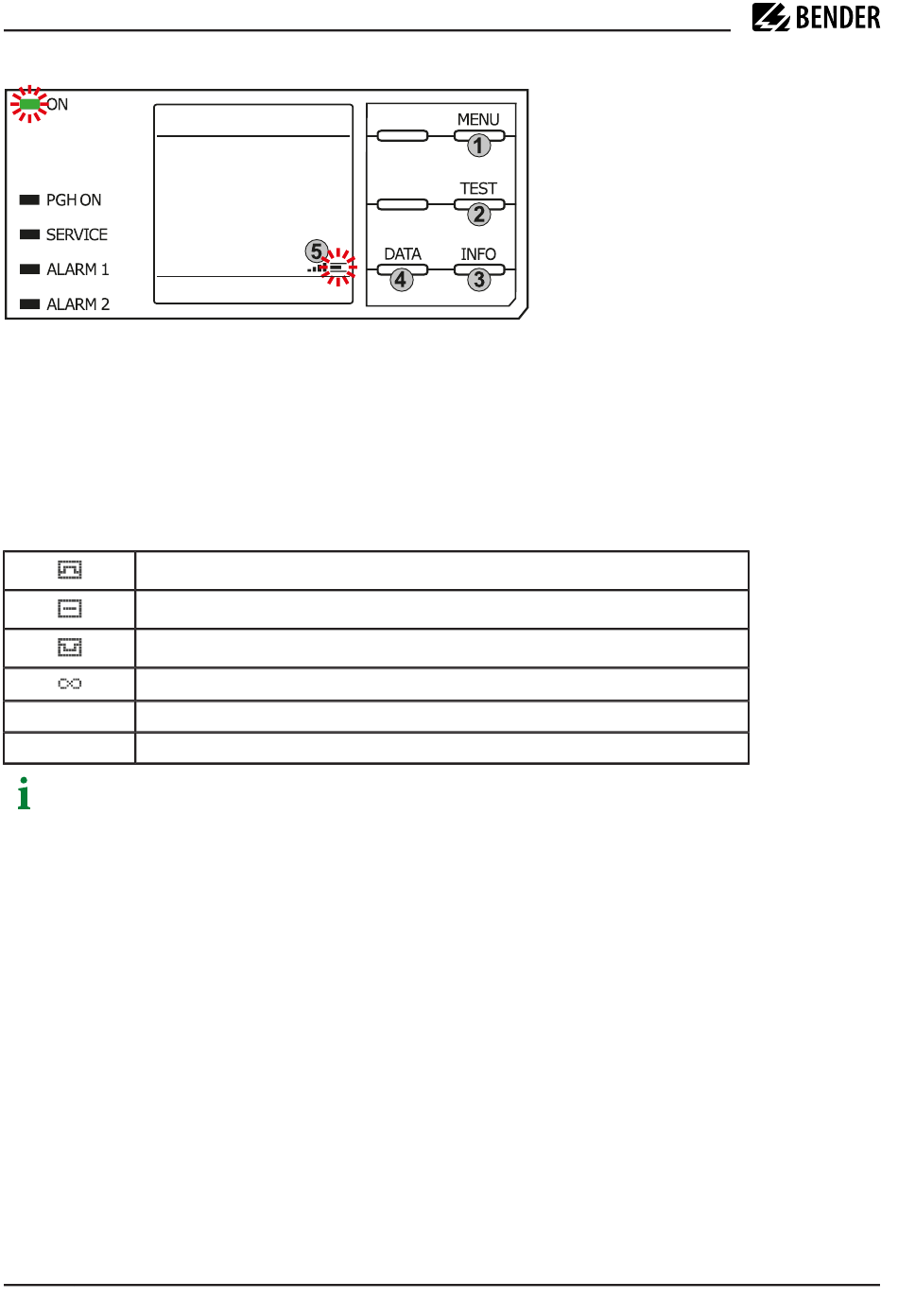

Misst das ISOMETER® im ISOnet-Betrieb, dann blinkt die LED ON und der Balken für den Messfortschritt rechts
unten im Display pulst.
7.11
Isolationsfehlersuche
Im aktivierten EDS-Modus zeigt das ISOMETER® die Meldung Iso.Fehlersuche. Darunter zeigt es auf der
linken Seite, welcher EDS-Modus aktiviert ist. Rechts zeigt es den Polaritätswechsel der Messpulse mit
dazwischenliegender Pause an. Die verschiedenen Pulsphasen werden durch die jeweiligen Symbole
angezeigt.
positiver Messpuls
Pause
negativer Messpuls
Die Isolationsfehlersuche wurde manuell dauerhaft gestartet. Es findet keine Isolationsmessung statt.
43 s
Isolationsfehlersuche im Modus auto und 1 Umlauf. Ablaufende Zeit eines Messzyklus.
- - -
Zeit kann nicht angegeben werden.
Anzeige bei niederfrequenten Messvorgängen
Im LAB-Verfahren kann der Puls bis zu einer Minute dauern. Daher ist kein ständiges Wechseln der
Anzeigesymbole zu sehen. Die jeweiligen Symbole sind für die Pulszeit von bis zu 1 Minute durchgängig.
44
iso685-x-P_D00170_10_M_XXDE/02.2024
IT-System
40kΩ/10kΩ
Tastenfeld
1.
Menüanwahl
2.
Start Test
3.
Geräteinformationen
4.
Grafische Darstellung des
Isolationsniveaus
Anzeige
5.
Signalqualität und Fortschrittsbalken
