Einstellungen im Gerätemenü
Arbeitsweise
Die Arbeitsweise des Relais können Sie an die Anwendung anpassen.
N/C
Normally closed - Ruhestromschaltung.
Das Alarmrelais ist im fehlerfreien Zustand angezogen.
N/O
Normally opened - Arbeitsstromschaltung
Das Alarmrelais ist im fehlerfreien Zustand nicht angezogen.
Funktionen 1 bis 3

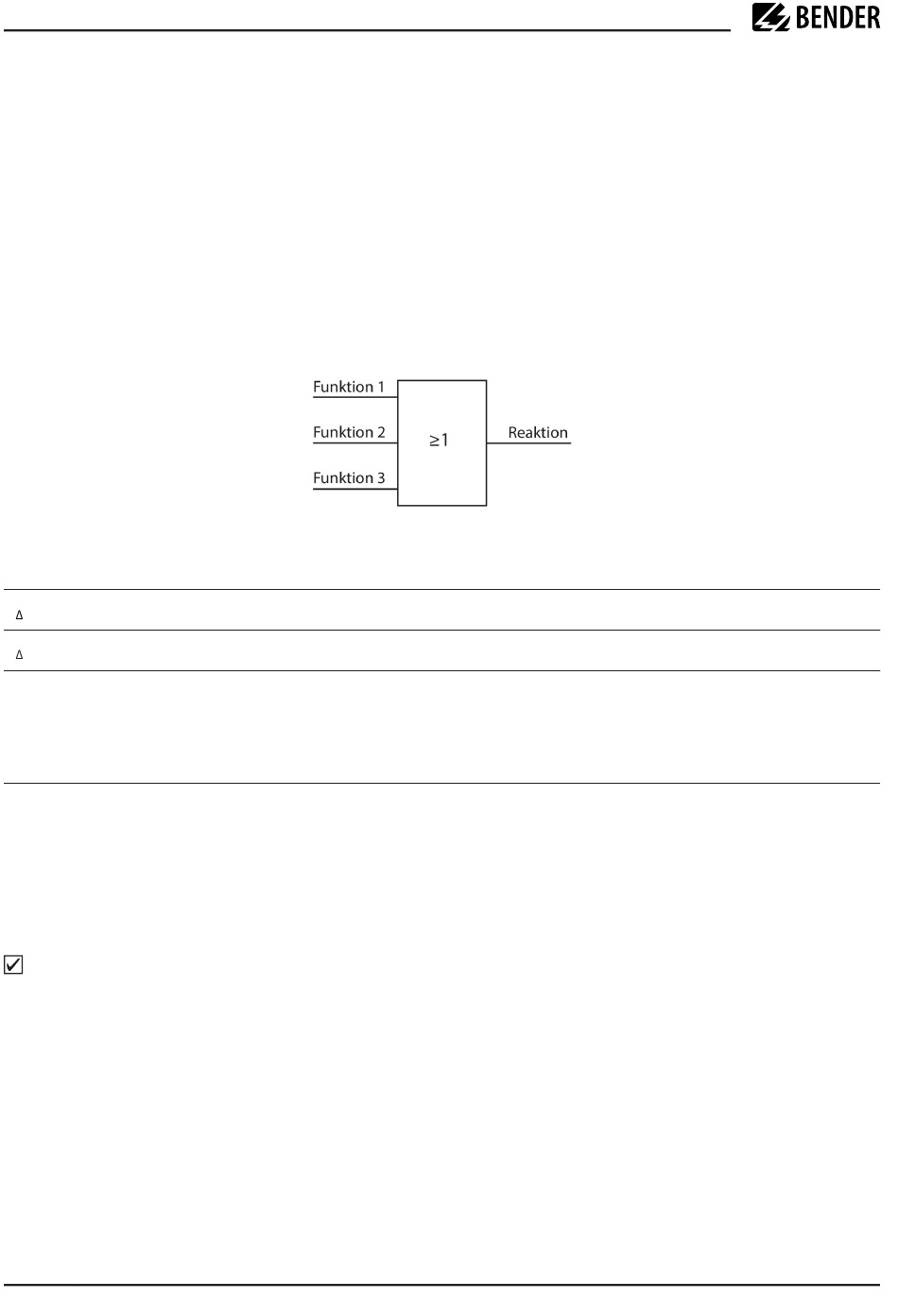

Einem Ausgang können Sie bis zu 3 Funktionen zuordnen. Die Funktionen sind mit einer ODER-Verknüpfung
verbunden:
Auswählbare Funktionen
aus
I
L
I
n
Anschlussfehler
Menüpunkt: Summer
Wählen Sie die Summer aus, die Sie einstellen möchten.
Alles auswählen
Keine Auswahl
Auswahl invertieren
Summer 1 (BS 2/1)
Weisen Sie danach den ausgewählten Summern zu, bei welchen Ereignissen sie auslösen sollen.
Menüpunkt: TEST
Den Funktionstest des Summers können Sie aktivieren oder deaktivieren. Dies betrifft nur den manuell
durchgeführten Test und nicht den zyklischen Selbsttest des Gerätes.
ein
Der manuelle Test lässt den Summer ertönen.
aus
Der manuelle Test lässt den Summer nicht ertönen.
74
iso685-x-P_D00170_10_M_XXDE/02.2024
Die Funktion wird nicht verwendet.
Zustandswechsel des Ausgangs bei Isolationsfehler auf einem Messkanal (EDS-Funktion)
Zustandswechsel des Ausgangs bei Überschreitung des Differenzstromes (RCM-Funktion)
Zustandswechsel des Ausgangs bei folgenden Anschlussfehlern der Wandler:
• Messstromwandler defekt
• Anschlussleitung unterbrochen
• Anschlussleitung kurzgeschlossen
Alle Summer werden ausgewählt.
Kein Summer wird ausgewählt.
Die bisherige Auswahl wird invertiert (umgekehrt).
Ein einzelner Summer wird ausgewählt.
