Einstellungen im Gerätemenü
Arbeitsweise
Die Arbeitsweise des Relais können Sie an die Anwendung anpassen.
N/C Normally closed - Ruhestromschaltung.
Das Alarmrelais ist im fehlerfreien Zustand angezogen.
N/O Normally opened - Arbeitsstromschaltung
Das Alarmrelais ist im fehlerfreien Zustand nicht angezogen.
Funktionen 1 bis 3

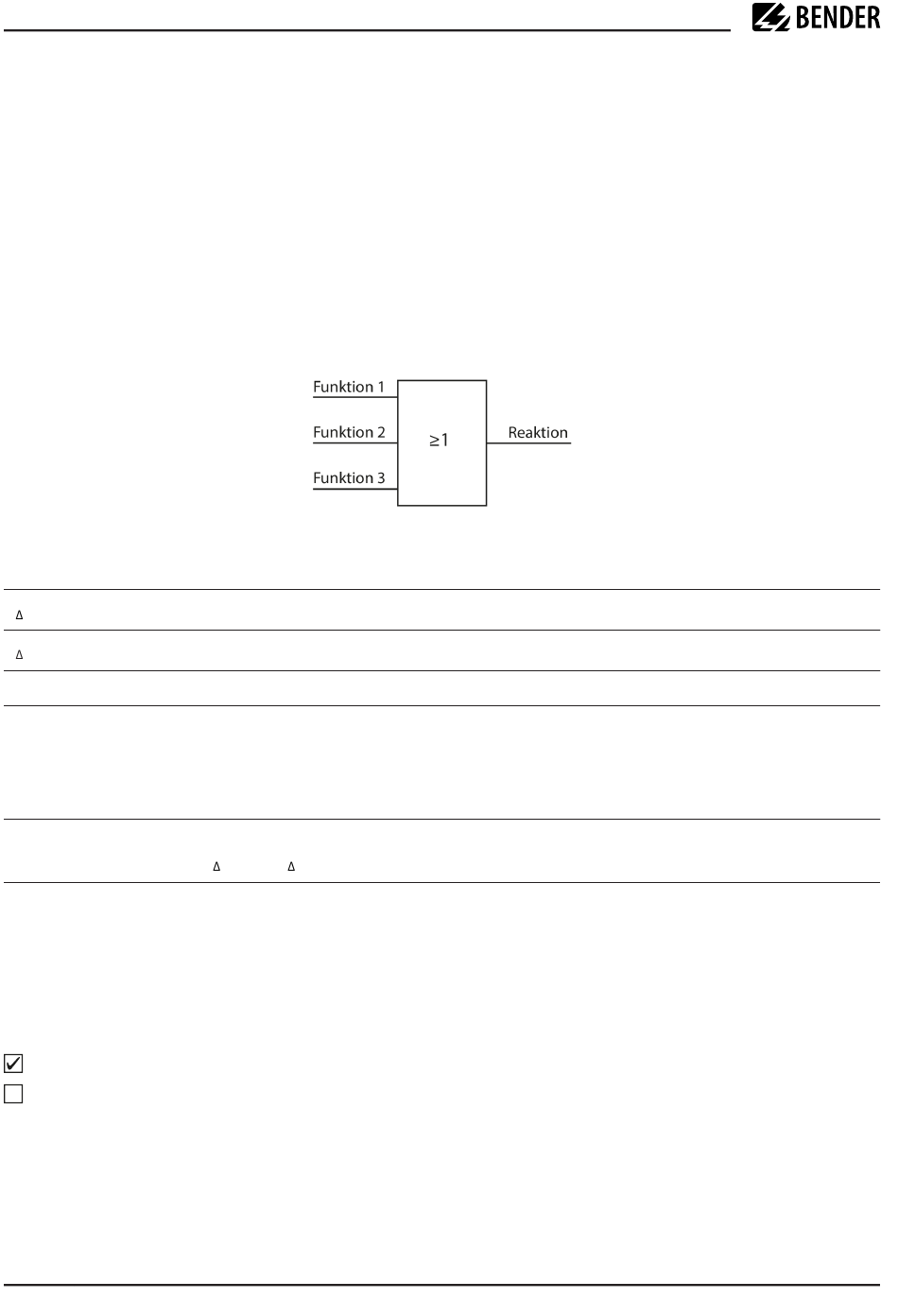

Einem Ausgang können Sie bis zu 3 Funktionen zuordnen. Die Funktionen sind mit einer ODER-Verknüpfung
verbunden:
Auswählbare Funktionen
aus
I
L
I
n
Gerätefehler
Anschlussfehler
Sammelalarm
Menüpunkt: Kanalrelais
Auswahl der Relais, die Sie einstellen möchten.
Alles auswählen
Keine Auswahl
Auswahl invertieren
Relais 1 (BS 2/1)
Relais 2 (BS 2/2)
66 iso685-x-P_D00170_10_M_XXDE/02.2024
Die Funktion wird nicht verwendet.
Zustandswechsel des Ausgangs bei Isolationsfehler auf einem Messkanal (EDS-Funktion)
Zustandswechsel des Ausgangs bei Überschreitung des Differenzstromes (RCM-Funktion)
Zustandswechsel des Ausgangs bei einem internen Fehler des Gerätes.
Zustandswechsel des Ausgangs bei folgenden Anschlussfehlern der Wandler:
• Messstromwandler defekt
• Anschlussleitung unterbrochen
• Anschlussleitung kurzgeschlossen
Zustandswechsel des Ausgangs bei allen auftretenden Alarm- und Fehlermeldungen
(I -Alarm, I -Alarm, Anschluss- und Gerätefehler).
L n
Alle Kanäle werden ausgewählt.
Kein Kanal wird ausgewählt.
Die bisherige Auswahl wird invertiert (umgekehrt).
Relais wird ausgewählt.
Relais wird nicht ausgewählt.
