Einstellungen im Gerätemenü
Menüpunkt: Funktionen 1 bis 3

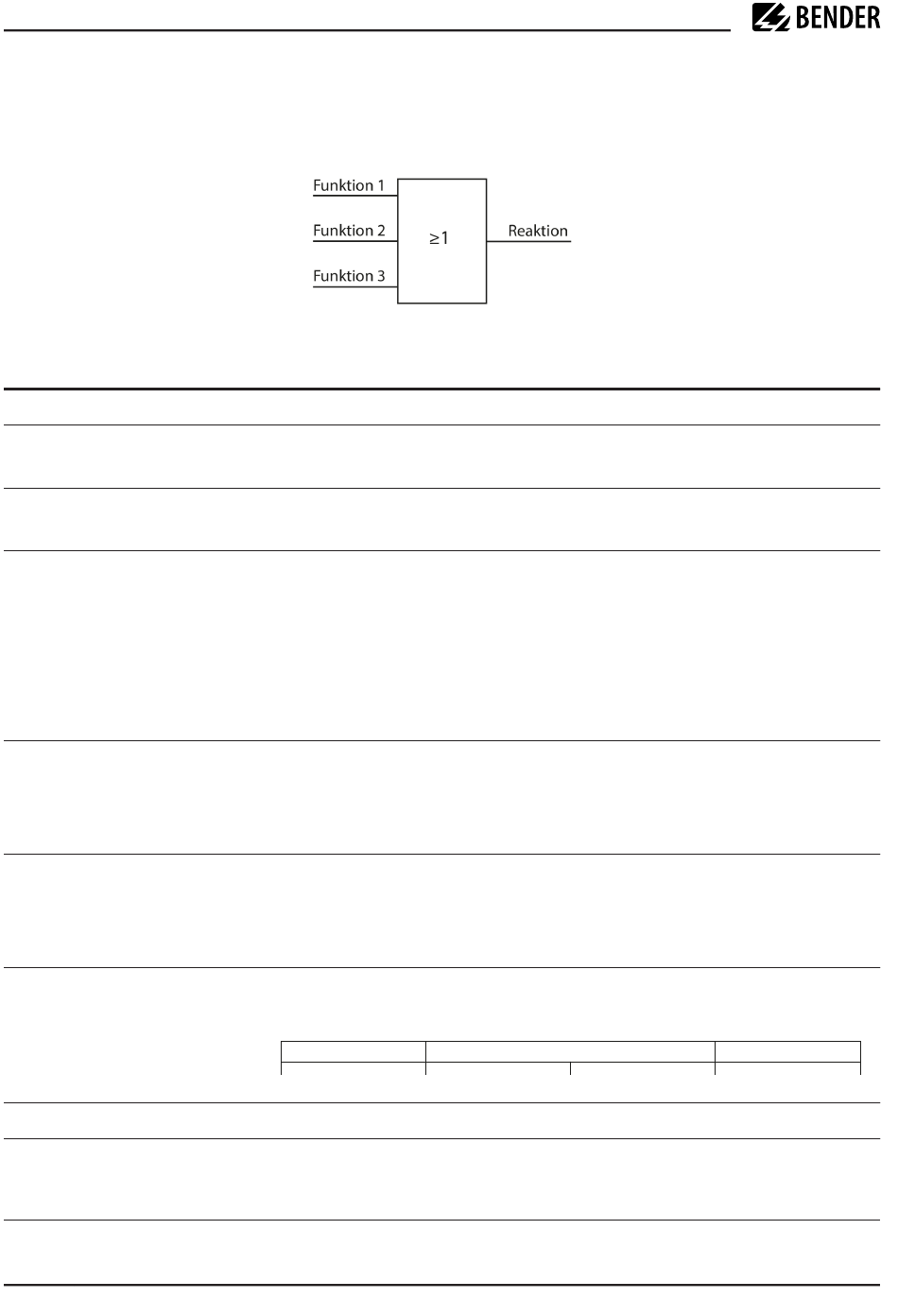

Einem Ausgang können Sie bis zu 3 Funktionen zuordnen. Die Funktionen sind mit einer ODER-Verknüpfung
verbunden:
Auswählbare Funktionen
Name im Menü
aus
Iso. Alarm 1
Iso. Alarm 2
Anschlussfehler
DC− Alarm
DC+ Alarm
Symmetrischer Alarm
Gerätefehler
Sammelalarm
54
iso685-x-P_D00170_10_M_XXDE/02.2024
Beschreibung
Die Funktion wird nicht verwendet.
Zustandswechsel des Ausgangs beim Unterschreiten des eingestellten
Ansprechwertes R
.
an1
Zustandswechsel des Ausgangs beim Unterschreiten des eingestellten
Ansprechwertes R
.
an2
Zustandswechsel des Ausgangs beim Auftreten einer der folgenden
Anschlussfehler:
• Keine niederohmige Verbindung zwischen den Außenleitern
• Keine niederohmige Verbindung der Klemme E und KE zur Erde (PE)
• Zu kleine Bürde am Spannungsausgang
• Für den Stromausgang wurde eine zu große Bürde angeschlossen
• Last am Ausgang X1 zu hoch
Zustandswechsel des Ausgangs beim Überschreiten des Wertes von 75 % bei
einem Erdschluss in Richtung DC−. Symmetrische Fehler sind nicht betroffen.
Diese Funktion wird nur beim Unterschreiten des Ansprechwertes R
Netznennspannung U
n
Zustandswechsel des Ausgangs beim Unterschreiten des Wertes von 25 % bei
einem Erdschluss in Richtung DC+. Symmetrische Fehler sind nicht betroffen.
Diese Funktion wird nur beim Unterschreiten des Ansprechwertes R
Netznennspannung U
n
Zustandswechsel des Ausgangs bei einem Widerstandsverhältnis zwischen DC+
und DC− von 25 % bis 75 %.
DC+ alarm
0%
25%
Zustandswechsel des Ausgangs bei einem internen Fehler des Gerätes.
Zustandswechsel des Ausgangs bei allen auftretenden Alarm- und
Fehlermeldungen (Iso. Alarm 1 & 2, DC−/DC+ Alarm, Symmetrischer Alarm,
Anschluss- und Gerätefehler).
≥ 50 V ausgeführt.
≥ 50 V ausgeführt.
symmetric alarm
50%
und einer
an1
und einer
an1
DC– alarm
75%
100%
