Einstellungen im Gerätemenü
Menüpunkt: TEST
Den Funktionstest des Summers können Sie aktivieren oder deaktivieren. Dies betrifft nur den manuell
durchgeführten Test und nicht den zyklischen Selbsttest des Gerätes.
ein
Der manuelle Test lässt den Summer ertönen.
aus
Der manuelle Test lässt den Summer nicht ertönen.
Menüpunkt: Funktionen 1 bis 3

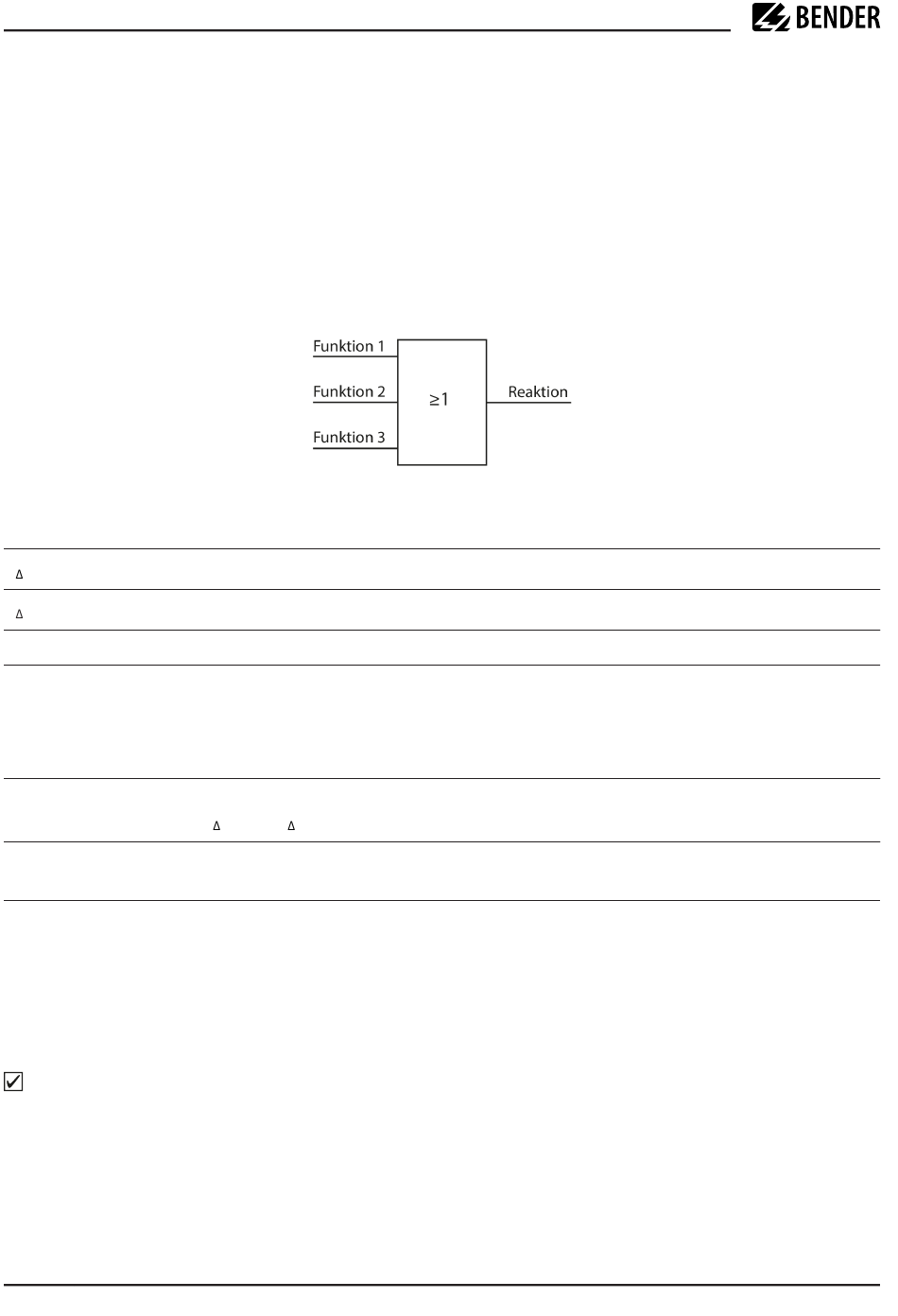

Einem Ausgang können Sie bis zu 3 Funktionen zuordnen. Die Funktionen sind mit einer ODER-Verknüpfung
verbunden:
Auswählbare Funktionen
aus
I
L
I
n
Gerätefehler
Anschlussfehler
Sammelalarm
Isolationsfehlersuche
aktiv
Digitaler Ausgang
Wählen Sie die digitalen Ausgänge des EDS aus, die Sie einstellen möchten.
Alles auswählen
Keine Auswahl
Auswahl invertieren
Dig. Ausgang 1 (BS 2/1)
Danach nehmen Sie die Einstellungen für die ausgewählten digitalen Ausgänge der EDS vor.
68
iso685-x-P_D00170_10_M_XXDE/02.2024
Die Funktion wird nicht verwendet.
Zustandswechsel des Ausgangs bei Isolationsfehler auf einem Messkanal (EDS-Funktion)
Zustandswechsel des Ausgangs bei Überschreitung des Differenzstromes (RCM-Funktion)
Zustandswechsel des Ausgangs bei einem internen Fehler des Gerätes.
Zustandswechsel des Ausgangs bei folgenden Anschlussfehlern der Wandler:
• Messstromwandler defekt
• Anschlussleitung unterbrochen
• Anschlussleitung kurzgeschlossen
Zustandswechsel des Ausgangs bei allen auftretenden Alarm- und Fehlermeldungen
(I
-Alarm, I
-Alarm, Anschluss- und Gerätefehler).
L
n
Der Summer signalisiert die aktive Isolationsfehlersuche.
Alle digitalen Ausgänge werden ausgewählt.
Kein digitaler Ausgang wird ausgewählt
Die bisherige Auswahl wird invertiert (umgekehrt).
Ein einzelner digitaler Ausgang wird ausgewählt.
