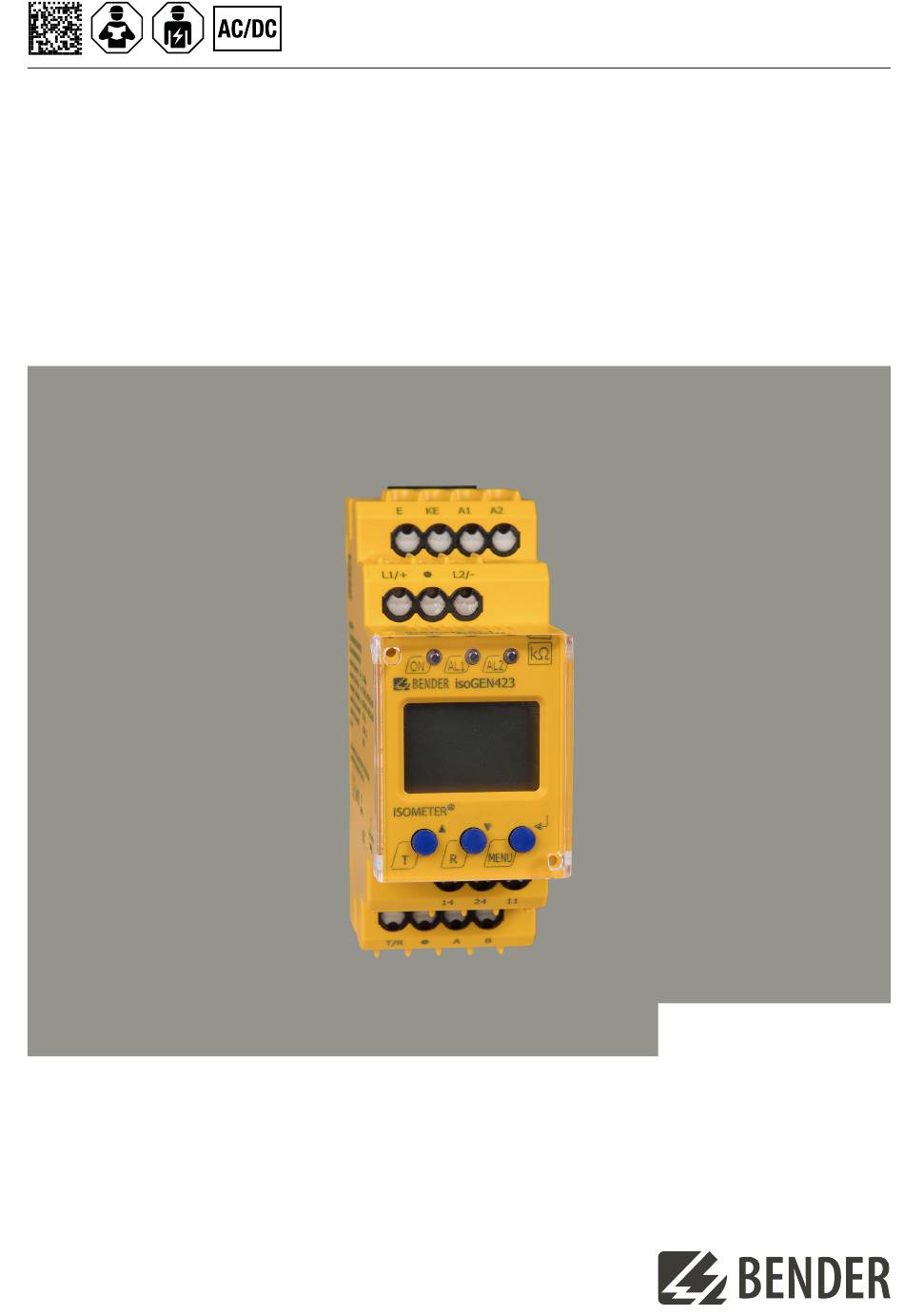

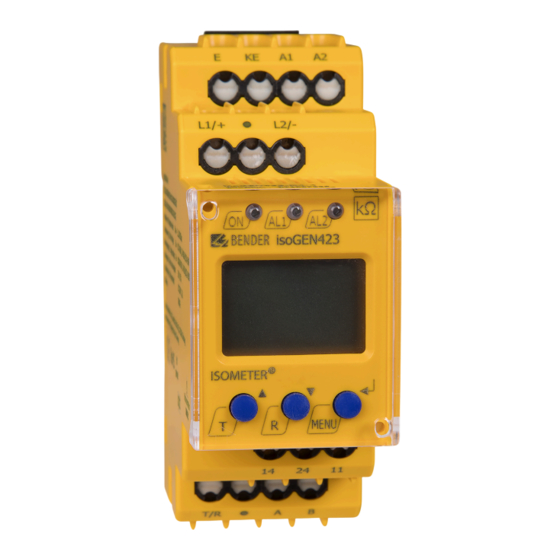

- Seite 1 Handbuch DE ISOMETER® isoGEN423 Isolationsüberwachungsgerät für ungeerdete AC-, AC/DC- und DC-Netze bis 3(N)AC, AC 400 V, DC 400 V Geeignet für die Anwendung von Generatoren nach Norm DIN VDE 0100-551 Software-Version: D0494 V4.xx isoGEN423_D00221_05_M_XXDE...
- Seite 2 isoGEN423_D00221_05_M_XXDE...
-
Seite 3: Inhaltsverzeichnis
Benutzung des Handbuchs..........................5 Kennzeichnung wichtiger Hinweise und Informationen..............5 Zeichen und Symbole............................5 Service und Support............................5 Schulungen und Seminare...........................5 Lieferbedingungen............................6 Kontrolle, Transport und Lagerung......................6 Gewährleistung und Haftung........................6 Entsorgung von Bender-Geräten.......................7 1.10 Sicherheit................................7 Funktion......................8 Bestimmungsgemäße Verwendung......................8 Gerätemerkmale...............................8 Funktionsbeschreibung..........................9 2.3.1 Betriebsarten GEn und dc.......................... - Seite 4 Inhaltsverzeichnis Bedienung......................18 Bedien- und Display-Elemente.........................18 Menü-Übersicht..............................20 Messwerte anzeigen.............................21 Ansprechwerte einstellen (AL)......................... 22 4.4.1 Übersicht Ansprechwerte...........................22 4.4.2 Parameter für Isolationswiderstand einstellen.................. 22 4.4.3 Parameter für Unterspannung und Überspannung einstellen............ 22 Fehlerspeicher, Alarmrelais und Schnittstellen konfigurieren (out)...........23 4.5.1 Relais konfigurieren............................23 4.5.2 Meldungen den Relais zuordnen......................23 4.5.3 Fehlerspeicher aktivieren oder deaktivieren..................
-
Seite 5: Allgemeine Hinweise
Temperaturbereich Recycling RoHS Richtlinien Service und Support Informationen und Kontaktdaten zu Kunden-, Reparatur- oder Vor-Ort-Service für Bender-Geräte sind unter www.bender.de > service-support > schnelle-hilfe einzusehen. Schulungen und Seminare Regelmäßig stattfindende Präsenz- oder Onlineseminare für Kunden und Interessenten: www.bender.de > Fachwissen > Seminare. -
Seite 6: Lieferbedingungen
Allgemeine Hinweise Lieferbedingungen Es gelten die Liefer- und Zahlungsbedingungen der Firma Bender GmbH & Co. KG. Sie sind gedruckt oder als Datei erhältlich. Für Softwareprodukte gilt: „Softwareklausel zur Überlassung von Standard-Software als Teil von Lieferungen, Ergänzung und Änderung der Allgemeinen Lieferbedingungen für Erzeugnisse und Leistungen der Die Elektroindustrie Elektroindustrie"... -
Seite 7: Entsorgung Von Bender-Geräten
ISOMETER® isoGEN423 Entsorgung von Bender-Geräten Beachten Sie die nationalen Vorschriften und Gesetze zur Entsorgung des Gerätes. Weitere Hinweise zur Entsorgung von Bender-Geräten unter www.bender.de > Service & Support 1.10 Sicherheit Die Verwendung des Geräts außerhalb der Bundesrepublik Deutschland unterliegt den am Einsatzort geltenden Normen und Regeln. -
Seite 8: Funktion
• Ruhe- oder Arbeitsstromverhalten der Relais wählbar • Messwertanzeige über multifunktionales LC-Display • Fehlerspeicherung aktivierbar • Passwortschutz gegen unbefugtes Ändern von Parametern • RS-485 (galvanisch getrennt) mit folgenden Protokollen: – BMS (Bender-Messgeräte-Schnittstelle) zum Datenaustausch mit anderen Bender-Komponenten – Modbus RTU – IsoData (für kontinuierliche Datenausgabe) isoGEN423_D00221_05_M_XXDE... -
Seite 9: Funktionsbeschreibung
ISOMETER® isoGEN423 Funktionsbeschreibung 2.3.1 Betriebsarten GEn und dc Der Modus GEn wird in AC/DC- oder auch in DC-Netzen verwendet. Das Gerät erfüllt in diesem Modus die maximale Ansprechzeit ≤ 1 s für C ≤ 1 F und R ≤ R Der Modus dc wird nur in DC-Netzen verwendet. -
Seite 10: Abtrennung Von Dem Zu Überwachenden Netz
Funktion 2.3.3 Abtrennung von dem zu überwachenden Netz Bei fehlender Versorgungsspannung U oder im Stopp-Modus trennt das Gerät den Anschluss der Klemmen 'L1/+' und 'L2/–'. In diesem Fall kann mit einem Isolationsprüfgerät eine Isolationswiderstandsmessung mit maximal DC 500 V durchgeführt werden. 2.3.4 Überwachung des Isolationswiderstands Der Isolationswiderstand R... -
Seite 11: Automatischer Selbsttest
Das Gerät prüft einige seiner Funktionen kontinuierlich im Betrieb. Bei einem Fehler wird der Gerätefehler ('Err') gesetzt, im Display erscheint 'E.xx' als Kennung für den Fehlertyp xx und die LEDs 'ON'/'AL1'/'AL2' blinken. Sollte der Fehler nach einem Geräteneustart oder dem Zurücksetzen auf die Werkseinstellung wiederholt auftreten, sollte Kontakt zum Bender-Service aufgenommen werden. isoGEN423_D00221_05_M_XXDE... -
Seite 12: Funktion
Funktion 2.3.8 Meldezuordnung der Alarmrelais K1/K2 Den Alarmrelais können über das Menü 'out' wahlweise die Meldungen 'Gerätefehler', 'Isolationsfehler', 'Unter-/Überspannungsfehler', 'Gerätetest' und 'Gerätestart mit Alarm' zugeordnet werden. Ein Isolationsfehler wird mit den Meldungen '+R1', '–R1', '+R2' und '–R2' dargestellt. Die Meldungen '+R1' und '+R2' kennzeichnen einen Isolationsfehler an Leiter L1/+. -
Seite 13: Passwortschutz (On, Off)
Die angehakten Werte in der Tabelle in Kapitel können gespeichert werden. 2.3.14 Schnittstelle/Protokolle Das ISOMETER® benutzt die serielle Hardware-Schnittstelle RS-485 mit folgenden Protokollen: • BMS Das BMS-Protokoll ist wesentlicher Bestandteil der Bender-Messgeräte-Schnittstelle (BMS-Bus-Protokoll). Die Datenübertragung erfolgt mit ASCII-Zeichen. • Modbus RTU Modbus RTU ist ein Anwendungsschicht-Messaging-Protokoll und bietet Master/Slave-Kommunikation zwischen Geräten, die zusammen über Bussysteme und Netzwerke verbunden sind. - Seite 14 Funktion • IsoData Das ISOMETER® sendet etwa sekündlich einen ASCII-Datenstring. Eine Kommunikation mit dem ISOMETER® ist in diesem Modus nicht möglich und es dürfen keine weiteren Sender an der RS-485-Busleitung angeschlossen sein. Der ASCII-Datenstring für das ISOMETER® ist in IsoData-Datenstring beschrieben. Die Parameter-Adresse, Baudrate und Parität für die Schnittstellen-Protokolle werden im Menü...
-
Seite 15: Montage, Anschluss Und Inbetriebnahme
ISOMETER® isoGEN423 Montage, Anschluss und Inbetriebnahme Abmessungen 45 70,5 31,1 47,5 74,5 Abbildung: Maßbild (in mm) Montage Click! & 2 x Ø M4 Click! Abbildung: Montage auf Hutschiene (links) oder mit Schraubbefestigung (rechts) Anschluss GEFAHR Lebensgefahr durch Stromschlag! Bei Berühren von unter Spannung stehenden Anlageteilen besteht Gefahr •... -
Seite 16: Inbetriebnahme
Montage, Anschluss und Inbetriebnahme L1/+ Klemme Anschlüsse L2/- A1, A2 Anschluss an die Versorgungsspannung U über Schmelzsicherung (Leitungsschutz): Bei Versorgung aus IT-System beide Leitungen absichern.* L1/+ L2/- E, KE Jede Klemme jeweils separat an PE anschließen: E KE Gleichen Leitungsquerschnitt wie bei 'A1', 'A2' verwenden. - Seite 17 ISOMETER® isoGEN423 Als Standardanzeige kann auch die Spannung des zu überwachenden IT-Netzes ausgewählt werden: Messwertanzeige U mit den Aufwärts-, Abwärts-Tasten auswählen und mit der Eingabe-Taste L1L2 übernehmen. Manuellen Selbsttest starten durch Drücken der Test-Taste 'T'. Während des Drückens der Taste (> 1,5 s) werden alle für dieses Gerät verfügbaren Display-Elemente angezeigt.
-
Seite 18: Bedienung
Bedienung Bedienung Bedien- und Display-Elemente Gerätefront Bedienelemente Funktion In Betrieb Vorwarnung Überspannung Alarm Unterspannung Aufwärts-Taste / Abwärts-Taste – Im Menü aufwärts oder abwärts bewegen. – Wert erhöhen oder verringern. Test-Taste (> 1,5 s drücken) Reset-Taste (> 1,5 s drücken) Eingabe-Taste –... - Seite 19 ISOMETER® isoGEN423 Display Display-Elemente Funktion Netznennspannung U Stromstärke I Isolationswiderstand R Impedanz Z Netzableitkapazität C Überwachte Leiter L1 L2 Spannungsart DC Pulssymbol: Störungsfreie Messwertaktualisierung Spannungsart AC auto Automatischer Selbsttest aktiv °C Messwerte und Einheiten μ n F Hz k M Ω % m V A s Passwortschutz aktiv Im Menübetrieb wird die Arbeitsweise...
-
Seite 20: Menü-Übersicht
Bedienung Menü-Übersicht Messwertanzeige Menüauswahl Parametereingabe > < 1.5 s > > . . . 1.5 s 1.5 s < t > 5 Min. < > 1.5 s R [k ] C [µF] U L1 L2 [V] U L1 [V] < U L2 [V] >... -
Seite 21: Messwerte Anzeigen
ISOMETER® isoGEN423 Messwerte anzeigen Übersicht Display Beschreibung Isolationswiderstand 1 k … 2 M Auflösung 1 k ✓ ± R k Das '+'- oder '–'-Zeichen erscheint, wenn ein Fehler R < 100 k überwiegend an L1/+ oder L2/– mit |R%| ≥ 30 % erkannt wird. Im DC-Netz muss zusätzlich ≥... -
Seite 22: Standardanzeige Ändern
Bedienung Standardanzeige ändern oder U können als Standardanzeige eingestellt werden: Aus der Standardanzeige mit Aufwärts- oder Abwärts-Taste zur gewünschten Anzeige navigieren. Mit Enter bestätigen. Ansprechwerte einstellen (AL) 4.4.1 Übersicht Ansprechwerte Display Aktivierung Einstellwert Beschreibung Bereich Vorwarnungswert R R1 < R2 … 250 Hys. -
Seite 23: Fehlerspeicher, Alarmrelais Und Schnittstellen Konfigurieren (Out)
ISOMETER® isoGEN423 Fehlerspeicher, Alarmrelais und Schnittstellen konfigurieren (out) Um Fehlerspeicher, Alarmrelais und Schnittstellen zu konfigurieren, Menü 'out' aufrufen. 4.5.1 Relais konfigurieren Relais K1 Relais K2 Beschreibung Display Display Arbeitsweise n.c. n.c. Relais n.c./n.o. FAC Werkseinstellung Kundeneinstellung 4.5.2 Meldungen den Relais zuordnen Die Einstellung 'on' ordnet die Meldung dem jeweiligen Relais zu. -
Seite 24: Fehlerspeicher Aktivieren Oder Deaktivieren
Bedienung K1 'r1' K2 'r2' LEDs Meldungsbeschreibung Display Display S.AL S.AL Gerätestart mit Alarm FAC Werkseinstellung Kundeneinstellung LED aus LED blinkt LED an 4.5.3 Fehlerspeicher aktivieren oder deaktivieren Display Beschreibung Memory-Funktion für Alarmmeldungen (Fehlerspeicher) FAC Werkseinstellung Kundeneinstellung 4.5.4 Schnittstellen konfigurieren Display Einstellwert Beschreibung... -
Seite 25: Gerätesteuerung Parametrieren (Set)
DC, DC) dc: DC-Netz Überprüfung Netzanschluss bei Gerätetest S.Ct Gerätetest bei Gerätestart Werkseinstellung (Factory Setting) ausführen Nur für Bender-Service FAC Werkseinstellung Kundeneinstellungen Werkseinstellungen wiederherstellen Alle Einstellungen, mit Ausnahme der Schnittstellen-Parameter, werden auf Werkseinstellung zurückgesetzt. MENU-Taste drücken (> 1,5 s). Zu 'SEt' navigieren und mit Enter bestätigen. -
Seite 26: Historienspeicher Anzeigen
Bedienung Historienspeicher anzeigen Menü 'HiS' aufrufen und aufwärts oder abwärts bewegen. Historienspeicher löschen Menü 'HiS' aufrufen, zu 'Clr' navigieren und bestätigen. 4.10 Software-Version abfragen (InF) Die Software-Version wird in Laufschrift ausgegeben. Sie kann danach schrittweise mit der Aufwärts- oder Abwärts-Taste ausgegeben werden. Anleitung MENU-Taste drücken (>... -
Seite 27: Datenzugriff Mittels Schnittstellen
ISOMETER® isoGEN423 Datenzugriff mittels Schnittstellen Datenzugriff mittels BMS-Protokoll Das BMS-Protokoll ist wesentlicher Bestandteil der Bender-Messgeräte-Schnittstelle (BMS-Bus-Protokoll). Die Datenübertragung erfolgt mit ASCII-Zeichen. BMS Kanal Nr. Betriebswert Alarm Vorwarnung R1 Alarm R2 Unterspannung Überspannung Anschlussfehler Erde (E.01) Anschlussfehler Netz (E.02) Alle anderen Gerätefehler (E.xx) Fehlerort [%] Aktualisierungszähler... -
Seite 28: Datenzugriff Mittels Modbus Rtu-Protokoll
Datenzugriff mittels Schnittstellen String Beschreibung 123456; reserviert Netznennspannung U trueRMS +1234; Netznennspannungstyp: AC oder unbekannt: ' ' | DC: '+' / '–' Verlagerungsspannung U +1234; Verlagerungsspannung U +1234; +123; Isolations-Fehlerort –100 … +100 [%] 123456 reserviert Alarmmeldung [hexadezimal] (ohne führendes '0x') Die Meldungen sind mit der ODER-Funktion in diesen Wert eingerechnet. -
Seite 29: Modbus-Register Schreiben (Parametrierung)
ISOMETER® isoGEN423 Befehl des Masters an das ISOMETER® Im nachfolgenden Beispiel fragt der Master vom ISOMETER® mit der Adresse 3 den Inhalt des Registers 1003 an. Das Register enthält die Kanalbeschreibung von Messkanal 1. Byte Name Beispiel Byte 0 ISOMETER® Modbus-Adresse 0x03 Byte 1 Funktionscode... -
Seite 30: Exception-Code
Datenzugriff mittels Schnittstellen Antwort des ISOMETER®s an den Master Byte Name Beispiel Byte 0 ISOMETER® Modbus-Adresse 0x03 Byte 1 Funktionscode 0x10 Byte 2, 3 Startregister 0x0BBB Byte 4, 5 Anzahl der Register 0x0001 Byte 6, 7 CRC16 Checksumme 0x722A 5.3.3 Exception-Code Kann das ISOMETER®... -
Seite 31: Belegung Modbus-Register
ISOMETER® isoGEN423 5.3.4 Belegung Modbus-Register Die Information in den Registern ist je nach Gerätezustand entweder der Messwert ohne Alarm, der Messwert mit Alarm 1, der Messwert mit Alarm 2 oder nur der Gerätefehler. Für weitere Informationen siehe AT&T = Alarm-Typ und Test-Art (intern/extern), Seite 35. Messwert Register Gerätefehler... - Seite 32 Datenzugriff mittels Schnittstellen Register Eigenschaft Beschreibung Format Einheit Wertebereich 3006 Reserviert Alarmwert 3007 Widerstandsmessung UINT 16 5 … R1 'R2' 0 = Inaktiv Aktivierung Alarmwert 3008 UINT 16 Unterspannung 'U <' 1 = Aktiv Alarmwert 3009 UINT 16 10 … U > Unterspannung 'U <' Aktivierung Alarmwert 0 = Inaktiv...
-
Seite 33: Beschreibung
ISOMETER® isoGEN423 Register Eigenschaft Beschreibung Format Einheit Wertebereich Rückfallverzögerung 3020 'toff' für Relais UINT 16 0 … 99 'K1' und 'K2' 0 = OFF Wiederholzeit 'test' 3021 für automatischen UINT 16 1 = 1 h Gerätetest 2 = 24 h 3022 Reserviert 0 = GEn... -
Seite 34: Gerätespezifische Datentypen
Datenzugriff mittels Schnittstellen Register Eigenschaft Beschreibung Format Einheit Wertebereich Software- Software 9821 UINT 16 Versionsnummer Version 9822 Software-Version: Jahr UINT 16 Software- 9823 UINT 16 Version: Monat 9824 Software- Version: Tag UINT 16 Modbus- 9825 UINT 16 Treiber- Version RO Read only RW Read/Write WO Write only 5.3.5... -
Seite 35: At&T = Alarm-Typ Und Test-Art (Intern/Extern)
ISOMETER® isoGEN423 AT&T = Alarm-Typ und Test-Art (intern/extern) Bedeutung Test Test Reser- Reser- Reser- Alarm Fehler extern intern viert viert viert Alarm- Kein Alarm Vorwarnung Gerätefehler Reserviert Warnung Alarm Reserviert Reserviert Test Kein Test Interner Test Externer Test • Bits 0 bis 2: Codierung des Alarm-Typs •... - Seite 36 Datenzugriff mittels Schnittstellen R&U = Bereich und Einheit Bedeutung Einheit Ungültig (init) Keine Einheit Baud °C °F Sekunde Minute Stunde Monat Gültigkeitsbereich Wahrer Wert Wahrer Wert ist kleiner Wahrer Wert ist größer Ungültiger Wert • Bits 0 bis 4: Codierung der Einheit •...
-
Seite 37: Meldezuordnung Der Relais
ISOMETER® isoGEN423 Meldezuordnung der Relais Jedem Relais können verschiedene Meldungen zugeordnet werden. Die Zuordnung erfolgt über ein 16-Bit- Register je Relais mit den nachfolgend beschriebenen Bits. Die nachfolgende Tabelle gilt für Relais 1 und Relais 2, wobei 'x' für die Nummer des Relais steht. Ein gesetztes Bit aktiviert die beschriebene Funktion. Displayanzeige Bedeutung Beim Lesen immer 0... -
Seite 38: Bemerkung
Datenzugriff mittels Schnittstellen Kanalbeschreibungen Wert Messwertbeschreibung / Meldung Bemerkung 1 (0x01) Isolationsfehler 71 (0x47) Isolationsfehler Isolationswiderstand R 76 (0x4C) Spannung Messwert in V 77 (0x4D) Unterspannung 78 (0x4E) Überspannung 82 (0x52) Kapazität Messwert in F 86 (0x56) Isolationsfehler Impedanz Z 101 (0x65) Anschluss Netz 102 (0x66) - Seite 39 ISOMETER® isoGEN423 Wert Parameterbeschreibung 1011 (0x3F3) Registeradresse ohne Einheit 1010 (0x3F2) Zeit 1009 (0x3F1) Faktor Multiplikation [*] 1008 (0x3F0) Faktor Division [/] 1007 (0x3EF) Baudrate isoGEN423_D00221_05_M_XXDE...
-
Seite 40: Technische Daten
Technische Daten Technische Daten Tabellarische Darstellung ( )* = Werkseinstellung Isolationskoordination nach IEC 60664-1/IEC 60664-3 Definitionen Messkreis (IC1) L1/+, L2/– Versorgungskreis (IC2) A1, A2 Ausgangskreis (IC3) 11, 14, 24 Steuerkreis (IC4) E, KE, T/R, A, B Bemessungsspannung 400 V Überspannungskategorie Bemessungs-Stoßspannung IC1/(IC2-4) 6 kV... -
Seite 41: Versorgungsspannung
ISOMETER® isoGEN423 Versorgungsspannung Versorgungsspannung U AC 100…240 V / DC 24…240 V Toleranz von U –30…+15 % Frequenzbereich von U 47…63 Hz Eigenverbrauch ≤ 3 W, ≤ 9 VA Überwachtes IT-System Netznennspannung U 3(N)AC, AC, DC 0…400 V Toleranz von U +25 % Frequenzbereich von U DC, 35…460 Hz... - Seite 42 Technische Daten Zeitverhalten Ansprechzeit t bei R = 0,5 x R und C =1 F nach ≤ 10 s IEC 61557-8 Anlaufverzögerung t 0…10 s (0 s)* Ansprechverzögerung t 0…99 s (0 s)* Rückfallverzögerung t 0…99 s (0 s)* Anzeigen, Speicher Anzeige LC-Display, multifunktional, unbeleuchtet Anzeigebereich Messwert Isolationswiderstand (R...
-
Seite 43: Umgebungstemperaturen
ISOMETER® isoGEN423 Schaltglieder Schaltglieder 2 x 1 Schließer, gemeinsame Klemme 11 Arbeitsweise Ruhestrom/Arbeitsstrom (Ruhestrom)* Elektrische Lebensdauer bei Bemessungsbedingungen 10.000 Schaltspiele Kontaktdaten nach IEC 60947-5-1 Gebrauchskategorie AC-12 / AC-14 / DC-12 / DC-12 / DC-12 Bemessungsbetriebsspannung 230 V / 230 V / 24 V / 110 V / 220 V Bemessungsbetriebsstrom 5 A / 2 A / 1 A / 0,2 A / 0,1 A Minimal notwendige Kontaktbelastung (Referenzangabe... - Seite 44 Technische Daten Anschluss Schraubklemmen Nennstrom ≤ 10 A Anzugsmoment 0,5…0,6 Nm (5…7 lb-in) Leitergrößen AWG 24-12 Abisolierlange 8 mm Starr/flexibel 0,2…2,5 mm Flexibel mit Aderendhülse mit/ohne Kunststoffhülse 0,25…2,5 mm Mehrleiter starr/flexibel 0,2…1,5 mm flexibel mit Aderendhülse ohne Kunststoffhülse 0,25…1,5 mm flexibel mit TWIN Aderendhülse mit Kunstoffhülse 0,5…1,5 mm Federklemmen...
-
Seite 45: Normen Und Zulassungen
Richtlinie 2014/53/EU entspricht. Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden Internetadresse verfügbar: https://www.bender.de/fileadmin/content/Products/CE/CEKO_isoXX425.pdf UKCA-Konformitätserklärung Hiermit erklärt die Bender GmbH & Co. KG, dass das unter die Funkrichtlinie fallende Gerät der RED-Richtlinie 2017 (S.I. 2017/1206). entspricht. Der vollständige Text der UKCA-Konformitätserklärung ist unter der folgenden Internetadresse verfügbar: https://www.bender.de/fileadmin/content/Products/UKCA/UKCA_isoXX425.pdf... - Seite 46 Londorfer Straße 65 Alle Rechte vorbehalten. 35305 Grünberg Nachdruck und Vervielfältigung nur mit Germany Genehmigung des Herausgebers. © Bender GmbH & Co. KG, Germany Tel.: +49 6401 807-0 All rights reserved. Subject to change! The specified info@bender.de Reprinting and duplicating only with standards take into account the edition www.bender.de...
