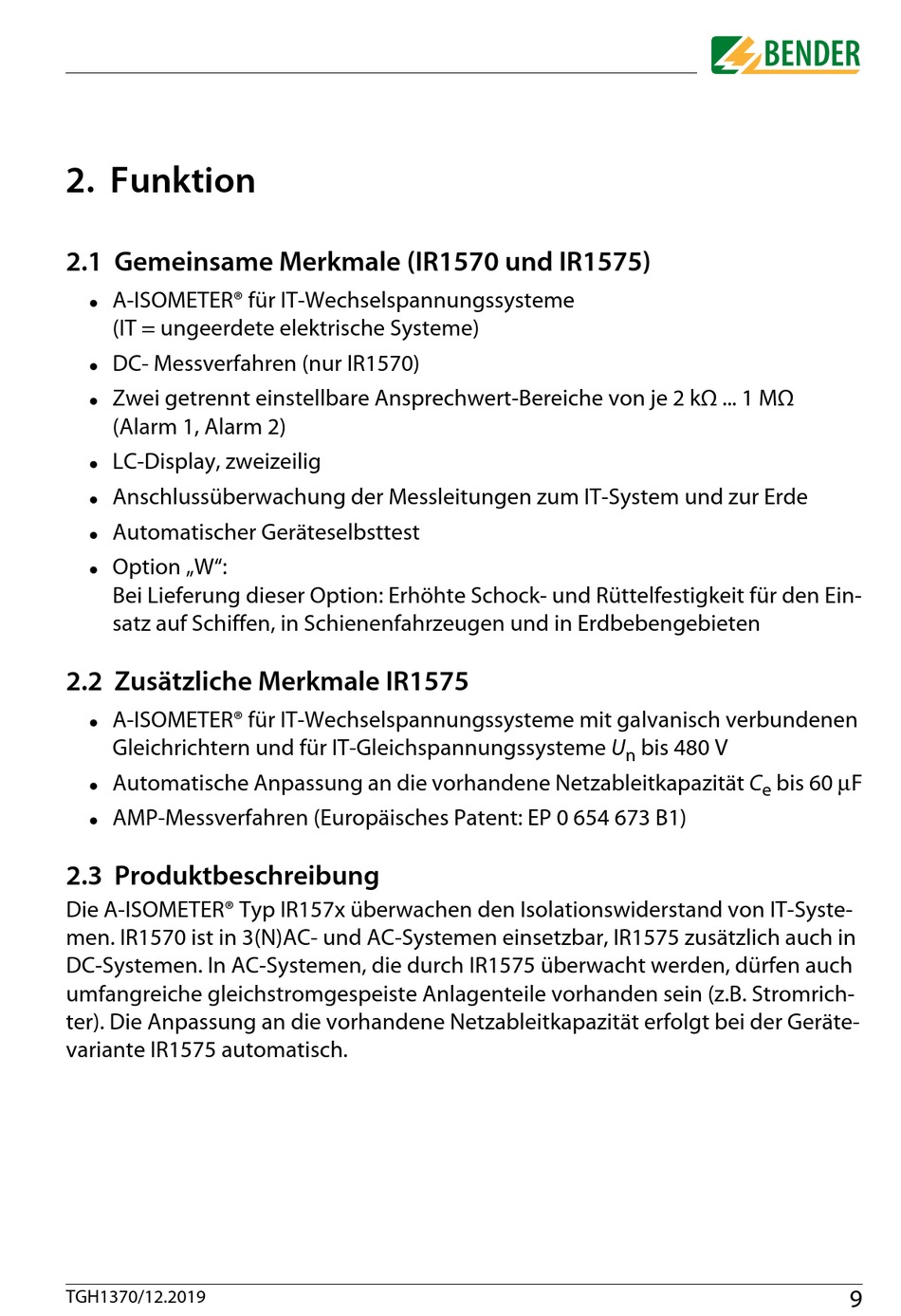

2. Funktion
2.1 Gemeinsame Merkmale (IR1570 und IR1575)
A-ISOMETER® für IT-Wechselspannungssysteme
(IT = ungeerdete elektrische Systeme)
DC- Messverfahren (nur IR1570)
Zwei getrennt einstellbare Ansprechwert-Bereiche von je 2 kΩ ... 1 MΩ
(Alarm 1, Alarm 2)
LC-Display, zweizeilig
Anschlussüberwachung der Messleitungen zum IT-System und zur Erde
Automatischer Geräteselbsttest
Option „W":
Bei Lieferung dieser Option: Erhöhte Schock- und Rüttelfestigkeit für den Ein-
satz auf Schiffen, in Schienenfahrzeugen und in Erdbebengebieten
2.2 Zusätzliche Merkmale IR1575
A-ISOMETER® für IT-Wechselspannungssysteme mit galvanisch verbundenen
Gleichrichtern und für IT-Gleichspannungssysteme U
Automatische Anpassung an die vorhandene Netzableitkapazität C
AMP-Messverfahren (Europäisches Patent: EP 0 654 673 B1)
2.3 Produktbeschreibung
Die A-ISOMETER® Typ IR157x überwachen den Isolationswiderstand von IT-Syste-
men. IR1570 ist in 3(N)AC- und AC-Systemen einsetzbar, IR1575 zusätzlich auch in
DC-Systemen. In AC-Systemen, die durch IR1575 überwacht werden, dürfen auch
umfangreiche gleichstromgespeiste Anlagenteile vorhanden sein (z.B. Stromrich-
ter). Die Anpassung an die vorhandene Netzableitkapazität erfolgt bei der Geräte-
variante IR1575 automatisch.
TGH1370/12.2019
bis 480 V
n
bis 60 µF
e
9
