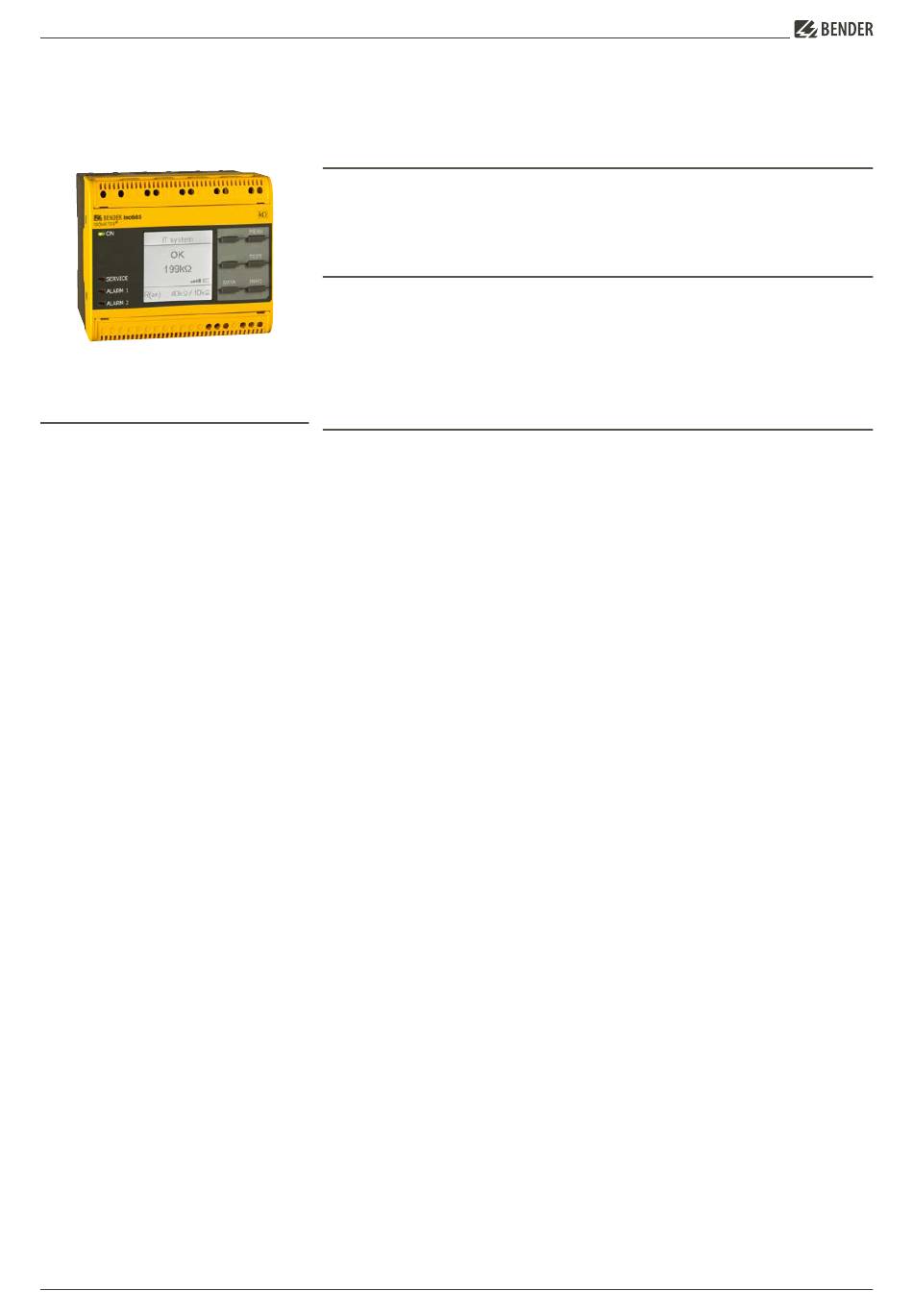

ISOMETER® iso685-...-B
Gerätemerkmale
• ISOMETER® für IT-Wechselspannungssysteme
mit galvanisch verbundenen Gleichrichtern
oder Umrichtern und für IT-Gleichspannungs-
systeme (IT = ungeerdete Netze)
• Automatische Anpassung an die vorhan-
dene Netzableitkapazität
• Kombination von AMP
Plus
und weiterer
profilabhängiger Messverfahren
• Zwei getrennt einstellbare Ansprechwert-
Bereiche von 1 kΩ...10 MΩ
• Hochauflösendes grafisches LC-Display
• Anschlussüberwachung (Überwachung
der Messleitungen)
• Automatischer Geräteselbsttest
• Grafische Darstellung des Isolationsverlaufes
über die Zeit (isoGraph)
• Historienspeicher mit Echtzeituhr (3-Tage-
Puffer) zur Speicherung von maximal 1023
Alarmmeldungen mit Datum und Uhrzeit
• Strom- oder Spannungsausgang
0(4)...20 mA, 0...400 μA, 0...10 V, 2...10 V
(galvanisch getrennt) analog zum gemes-
senen Isolationswert des Netzes
• Frei programmierbare digitale Ein- und
Ausgänge
• Ferneinstellung über das Internet oder
Intranet (Webserver / Option:
COMTRAXX® Gateway)
• Ferndiagnose über das Internet (nur
durch den Bender-Service)
• RS-485/BS (Bender-Sensor-Bus) zum
Datenaustausch mit anderen Bender-
Komponenten
• ISOnet: Interne Trennung des ISOMETER®s
vom zu überwachenden IT-System
(z. B. bei Kopplung mehrerer IT-Systeme)
• BCOM, Modbus TCP/RTU und Webserver
• Spannung über Ankoppelgerät
erweiterbar
2
iso685-x-B_D00177_08_D_XXDE/07.2023
Produktbeschreibung
Das ISOMETER® iso685-...-B ist ein Isolationsüberwachungsgerät nach IEC 61557-8 für
IT-Systeme. Es ist universell in AC-, 3(N)AC-, AC/DC- und DC-Systemen einsetzbar. In AC-
Systemen können auch umfangreiche gleichstromgespeiste Anlagenteile vorhanden sein
(z. B. Stromrichter, Umrichter, geregelte Antriebe).
Applikation
• AC-, DC- oder AC/DC-Haupt strom kreise
• AC/DC-Hauptstromkreise mit direkt
ange schlossenen Gleich strom-
komponenten wie Stromrichter,
Umrichter, geregelte Antriebe
• USV-Anlagen, Batterienetze
Funktion
Das Isolationsüberwachungsgerät überwacht kontinuierlich den gesamten Isolations-
widerstand eines IT-Systems während des Betriebs und löst einen Alarm aus, wenn ein
eingestellter Ansprechwert unterschritten wird. Zur Messung wird das Gerät zwischen
dem IT-System (ungeerdetes Netz) und dem Schutzleiter (PE) angeschlossen und dabei
dem Netz ein Messstrom im μA-Bereich überlagert, der von einer microcontroller-gesteu-
erten Messschaltung erfasst und ausgewertet wird. Die Messwert-Erfassungszeit ist ab-
hängig von den gewählten Messprofilen, der Netzableitkapazität, dem Isolations wider-
stand sowie eventuellen netzbedingten Störungen.
Die Einstellung der Ansprechwerte und sonstiger Parameter erfolgt über einen Inbetriebnahme-
Assistenten, sowie über die verschiedenen Einstellmenüs mit Hilfe der Gerätetasten und
einem hochauflösenden grafischen LC-Display. Die gewählten Einstellungen werden in
einem permanenten Speicher ausfallsicher gespeichert. Für die Einstellmenüs sowie die
Meldungen auf dem Display können verschiedene Sprachen ausgewählt werden. Das
Gerät verfügt über eine Uhr, mit deren Hilfe man Fehlermeldungen und Ereignisse in einem
Historienspeicher mit Zeit- und Datumsstempel erfassen kann. Über ein Geräte passwort
können die vorgenommenen Einstellungen vor unbefugten Änderungen geschützt werden.
Für eine korrekte Funktionsweise der Anschlussüberwachung benötigt das Gerät die
Einstellung der Netzform 3AC, AC oder DC und die vorgeschriebene Beschaltung der
entsprechenden Anschlussklemmen L1/+, L2, L3/-.
Das Isolationsüberwachungsgerät iso685 ist in der Lage, in allen gängigen IT-Systemen
(ungeerdete Netze) eine korrekte Isolationsmessung vorzunehmen. Durch die verschiede-
nen Anwendungen, Netzformen, Betriebsbedingungen, Einsatz von geregelten
Antrieben, hohe Netzableitkapazitäten etc., ergeben sich unterschiedliche Anforderungen
an die Messtechnik, um eine optimierte Ansprechzeit und Ansprechabweichung zu garan-
tieren. Deshalb können verschiedene Messprofile ausgewählt werden, mit denen eine op-
timale Anpassung des Geräts vorgenommen werden kann.
Wird ein eingestellter Ansprechwert für Alarm 1 und/oder Alarm 2 unterschritten, schalten
die zugehörigen Alarmrelais, die LEDs ALARM 1 bzw. ALARM 2 leuchten und das LC-Display
zeigt den Messwert an (bei Isolationsfehlern im DC-System wird zusätzlich eine Trend-
anzeige für den fehlerbehafteten Leiter L+/L- angezeigt). Ist der Fehlerspeicher aktiviert,
wird die Fehlermeldung gespeichert. Durch Betätigung der RESET-Taste kann eine
Isolationsfehlermeldung zurückgesetzt werden, vorausgesetzt der aktuell angezeigte
Isolationswiderstand liegt zum Zeitpunkt des Rücksetzens mindestens 25 % über dem
Ist-Ansprechwert. Als zusätzliche Information werden auf dem Display die Signalqualität
des Messsignales sowie die Aktualisierungszeit des Messwertes über Balkengrafiken angezeigt.
Eine schlechte Signalqualität (1-2 Balken) kann auf ein falsch gewähltes Messprofil hinweisen.
Das ISOMETER® verfügt über interne Netztrennschalter, sodass ein Betrieb mehrerer
ISOMETER® in gekoppelten IT-Systemen möglich wird. Dafür werden die ISOMETER® über
einen Ethernet-Bus verbunden. Die integrierte ISOnet-Funktion sorgt dafür, dass immer
nur ein ISOMETER® aktiv misst, während die anderen Teilnehmer sich eigenständig vom
Netz trennen und im Ruhezustand auf die Messfreigabe warten.
Das ISOMETER® ist in der Lage sich mit anderen ISOMETER®n zu synchronisieren. Dadurch
wird es möglich, kapazitiv gekoppelte IT-Systeme zu überwachen ohne eine gegenseitige
Beeinflussung.
Isolationsüberwachungsgerät für ungeerdete
AC-, AC/DC- und DC-Stromversorgungen (IT-Systeme)
• Heizgeräte mit Phasenanschnitt-
steuerungen
• Anlagen mit Schaltnetzteilen
• gekoppelte IT-Systeme mit hohen Ableit-
kapazitäten
