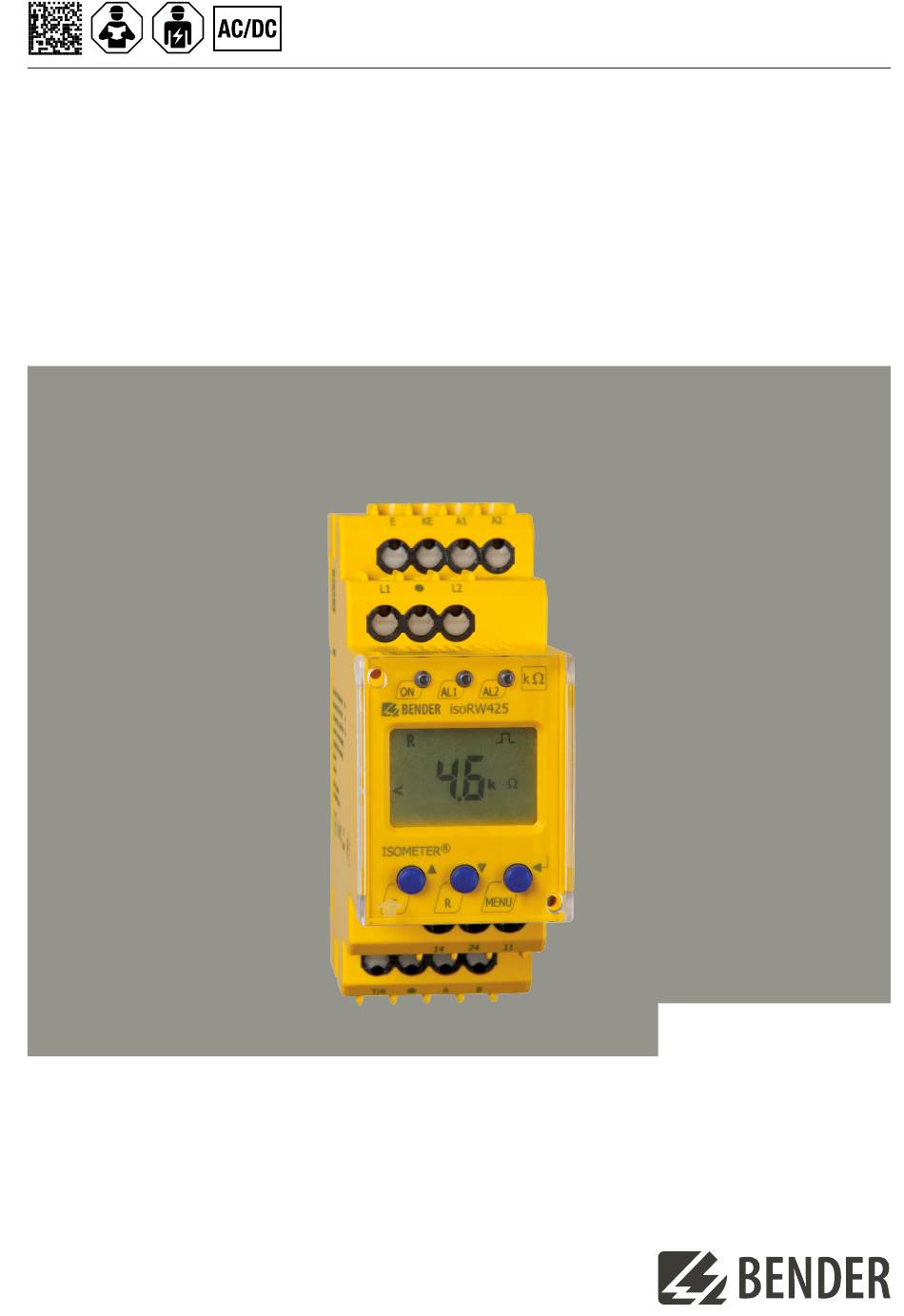

- Seite 1 Handbuch DE ISOMETER® isoRW425 Isolationsüberwachungsgerät für ungeerdete AC-, AC/DC- und DC-Netze für Bahn-Applikationen bis 3(N)AC, AC/DC 440 V Software-Version: D0418 V2.xx isoRW425_D00052_06_M_XXDE/09.2023...
- Seite 2 isoRW425_D00052_06_M_XXDE/09.2023...
-
Seite 3: Inhaltsverzeichnis
Benutzung des Handbuchs..........................5 Kennzeichnung wichtiger Hinweise und Informationen..............5 Zeichen und Symbole............................5 Service und Support............................5 Schulungen und Seminare...........................6 Lieferbedingungen............................6 Kontrolle, Transport und Lagerung......................6 Gewährleistung und Haftung........................6 Entsorgung von Bender-Geräten.......................7 1.10 Sicherheit................................7 Funktion......................8 Bestimmungsgemäße Verwendung......................8 Gerätemerkmale...............................8 Funktionsbeschreibung..........................9 2.3.1 Überwachung des Isolationswiderstands (R-Modus).................9... - Seite 4 Inhaltsverzeichnis Bedien- und Display-Elemente.........................18 Menü-Übersicht..............................20 Messwerte anzeigen.............................21 Ansprechwerte einstellen (AL)......................... 22 4.4.1 Ansprechwerte zur Überwachung des Isolationswiderstands (R-Modus) oder der Isolationsimpedanz (Z-Modus) einstellen....................22 4.4.2 Ansprechwerte für Unterspannung und Überspannung einstellen.......... 22 4.4.3 Übersicht Ansprechwerte...........................22 Fehlerspeicher, Alarmrelais und Schnittstellen konfigurieren (out)...........23 4.5.1 Relais konfigurieren............................23 4.5.2...
-
Seite 5: Allgemeine Hinweise
Informationen können bei einer optimalen Nutzung des Produktes behilflich sein. Zeichen und Symbole Entsorgung Vor Nässe schützen Vor Staub schützen Temperaturbereich Recycling RoHS Richtlinien Service und Support Informationen und Kontaktdaten zu Kunden-, Reparatur- oder Vor-Ort-Service für Bender-Geräte sind unter www.bender.de > service-support > schnelle-hilfe einzusehen. isoRW425_D00052_06_M_XXDE/09.2023... -
Seite 6: Schulungen Und Seminare
Regelmäßig stattfindende Präsenz- oder Onlineseminare für Kunden und Interessenten: www.bender.de > Fachwissen > Seminare. Lieferbedingungen Es gelten die Liefer- und Zahlungsbedingungen der Firma Bender GmbH & Co. KG. Sie sind gedruckt oder als Datei erhältlich. Für Softwareprodukte gilt: „Softwareklausel zur Überlassung von Standard-Software als Teil von Lieferungen, Ergänzung und Änderung der Allgemeinen Lieferbedingungen für Erzeugnisse und Leistungen der... -
Seite 7: Entsorgung Von Bender-Geräten
ISOMETER® isoRW425 Entsorgung von Bender-Geräten Beachten Sie die nationalen Vorschriften und Gesetze zur Entsorgung des Gerätes. Weitere Hinweise zur Entsorgung von Bender-Geräten unter www.bender.de > Service & Support 1.10 Sicherheit Die Verwendung des Geräts außerhalb der Bundesrepublik Deutschland unterliegt den am Einsatzort geltenden Normen und Regeln. -
Seite 8: Funktion
300 F im R-Modus und 1 F im Z-Modus • Zwei getrennt einstellbare Ansprechwert-Bereiche von 1…990 k (Vorwarnung, Alarm) • RS-485 (galvanisch getrennt) mit folgenden Protokollen: – BMS (Bender-Messgeräte-Schnittstelle) zum Datenaustausch mit anderen Bender-Komponenten – Modbus RTU – IsoData (für kontinuierliche Datenausgabe) •... -
Seite 9: Funktionsbeschreibung
ISOMETER® isoRW425 Funktionsbeschreibung Das ISOMETER® misst den Isolationswiderstand R sowie die Netzableitkapazität C zwischen dem zu überwachenden Netz (L1/+, L2/–) und Erde (PE). Der im Menü „SEt“ zuschaltbare Z-Modus berechnet die Isolationsimpedanz Z aus R und C mit der im Parameter „Z“ eingestellten Netzfrequenz f = 50 Hz oder = 60 Hz. -
Seite 10: Funktion
Funktion Mit jedem Wechsel vom R-Modus in den Z-Modus werden die Parameter „R1“ sowie „R2“ und somit auch die Überwachung des Isolationswiderstands R deaktiviert. Im Z-Modus ist die Isolationsimpedanz Z der Hauptmesswert und der gemessene Isolationswiderstand R kann je nach Netzzustand erhöhte Toleranzen aufweisen. Bei Bedarf können die Parameter „R1“ und „R2“ auch im Z-Modus wieder aktiviert werden. -
Seite 11: Fehlercodes
ISOMETER® isoRW425 2.3.4.1 Fehlercodes Bei einem Gerätefehler erscheinen Fehlercodes im Display: Übersicht einiger Fehlercodes Fehlercode Bedeutung Anschlussfehler PE Die Verbindung der Anschlüsse „E“ oder „KE“ zu Erde ist unterbrochen. E.01 Maßnahme: Anschluss prüfen, Fehler beseitigen. Der Fehlercode löscht sich nach Beseitigung des Fehlers selbsttätig. -
Seite 12: Anschlussüberwachung
(„Err“) gesetzt, im Display erscheint „E.xx“ als Kennung für den Fehlertyp xx und die LEDs „ON“/„AL1“/„AL2“ blinken. Sollte der Fehler nach einem Geräteneustart oder dem Zurücksetzen auf die Werkseinstellung wiederholt auftreten, sollte Kontakt zum Bender-Service aufgenommen werden. 2.3.6 Meldezuordnung der Alarmrelais K1/K2 Den Alarmrelais können über das Menü... -
Seite 13: Rückfallverzögerung T Off
ISOMETER® isoRW425 Ansprechverzögerung t Die Ansprechverzögerung t wird im Menü „t“ mit dem Parameter „ton“ einheitlich für alle Meldungen eingestellt, wobei jede in der Meldezuordnung aufgeführte Alarmmeldung einen eigenen Timer für t hat. Diese Verzögerung kann für die Störunterdrückung bei kurzen Messzeiten eingesetzt werden. Die Signalisierung eines Alarms erfolgt erst, wenn für die Dauer von t ununterbrochen eine Grenzwertverletzung des jeweiligen Messwerts vorliegt. -
Seite 14: 2.3.10 Fehlerspeicher
2.3.12 Digitale Schnittstelle Das ISOMETER® benutzt die serielle Hardware-Schnittstelle RS-485 mit folgenden Protokollen: • BMS Das BMS-Protokoll ist wesentlicher Bestandteil der Bender-Messgeräte-Schnittstelle (BMS-Bus-Protokoll). Die Datenübertragung erfolgt mit ASCII-Zeichen. • Modbus RTU Modbus RTU ist ein Anwendungsschicht-Messaging-Protokoll und bietet Master/Slave-Kommunikation zwischen Geräten, die zusammen über Bussysteme und Netzwerke verbunden sind. -
Seite 15: Montage, Anschluss Und Inbetriebnahme
ISOMETER® isoRW425 Montage, Anschluss und Inbetriebnahme Maßbild 45 70,5 31,1 47,5 74,5 Abbildung: Maßangaben in mm Montage Anwendung in Schienenfahrzeugen/DIN EN 45545-2:2016 Beträgt der Abstand zu benachbarten Komponenten, die nicht die Anforderung der Norm DIN EN 45545-2 Tabelle 2 erfüllen, horizontal <20 mm oder vertikal <200 mm, sind diese als gruppiert zu betrachten. Siehe DIN EN 45545-2 Kapitel 4.3 Gruppierungsregeln. -
Seite 16: Anschluss
Montage, Anschluss und Inbetriebnahme Anschluss GEFAHR Lebensgefahr durch Stromschlag! Bei Berühren von unter Spannung stehenden Anlageteilen besteht Gefahr • eines lebensgefährlichen elektrischen Schlages, • von Sachschäden an der elektrischen Anlage, • der Zerstörung des Gerätes. Stellen Sie vor Einbau des Gerätes und vor Arbeiten an den Anschlüssen des Gerätes sicher, dass die Anlage spannungsfrei ist. -
Seite 17: Inbetriebnahme
ISOMETER® isoRW425 Inbetriebnahme Korrekten Anschluss des ISOMETER®s an das zu überwachende Netz prüfen. Versorgungsspannung U für das ISOMETER® zuschalten. Das Gerät führt eine Kalibrierung, einen Selbsttest und eine Justierung auf das zu überwachende IT-Netz durch. Dieser Ablauf kann bei großen Netzableitkapazitäten bis zu 4 min dauern. Danach wird der aktuelle Isolationswiderstand als Standardanzeige eingeblendet, z. -
Seite 18: Bedienung
Bedienung Bedienung Bedien- und Display-Elemente Gerätefront Bedienelemente Funktion In Betrieb Vorwarnung Überspannung Alarm Unterspannung Aufwärts-Taste / Abwärts-Taste – Im Menü aufwärts oder abwärts bewegen. – Wert erhöhen oder verringern. Test-Taste (> 1,5 s drücken) Reset-Taste (> 1,5 s drücken) Eingabe-Taste –... - Seite 19 ISOMETER® isoRW425 Display Display-Elemente Funktion Netzspannung U Stromstärke I Isolationswiderstand R Impedanz Z Netzableitkapazität C Überwachte Leiter L1 L2 Spannungsart DC Pulssymbol: Störungsfreie Messwertaktualisierung Spannungsart AC °C Messwerte und Einheiten μ n F Hz k M Ω % m V A s Passwortschutz aktiv Im Menübetrieb wird die Arbeitsweise des jeweiligen Alarmrelais angezeigt.
-
Seite 20: Menü-Übersicht
Bedienung Menü-Übersicht Messwertanzeige Menüauswahl Parametereingabe Menüpunkt Parameter Ansprechwerte abfragen und einstellen Fehlerspeicher, Alarmrelais und Schnittstelle konfigurieren Verzögerungszeiten und Selbsttestzyklus einstellen Gerätesteuerung parametrieren Software-Version abfragen Historienspeicher abfragen und löschen Zur nächsthöheren Menüebene bewegen isoRW425_D00052_06_M_XXDE/09.2023... -
Seite 21: Messwerte Anzeigen
ISOMETER® isoRW425 Messwerte anzeigen Übersicht Display Beschreibung Isolationsimpedanz Z 1 k … 1 M ✓ Die Impedanz berechnet sich für die Netzfrequenz f aus R || C. Nur im Z-Modus verfügbar Isolationswiderstand R 1 k … 4 M ✓ ± R k Das "+"- oder "–"-Zeichen erscheint, wenn der Fehler überwiegend an L1/+ oder L2/–... -
Seite 22: Aktuelle Messwerte Anzeigen
Bedienung Aktuelle Messwerte anzeigen Die Standardanzeige gibt den aktuellen Wert für R im R-Modus oder Z im Z-Modus aus. Zum Anzeigen der anderen Messwerte die Aufwärts- oder Abwärts-Taste drücken. Nach spätestens 5 min springt das Display wieder zur Standardanzeige. HINWEIS Das Pulssymbol kennzeichnet einen aktuellen Messwert. -
Seite 23: Fehlerspeicher, Alarmrelais Und Schnittstellen Konfigurieren (Out)
ISOMETER® isoRW425 Display Aktivierung Einstellwert Beschreibung Bereich Ansprechwert Unterspannung U < 10 … U> Hys. = 5 % / min. 5 V Ansprechwert Überspannung U > U< … 500 Hys. = 5 % / min. 5 V FAC Werkseinstellung Kundeneinstellungen nur isoEV425HC Fehlerspeicher, Alarmrelais und Schnittstellen konfigurieren (out) Um Fehlerspeicher, Alarmrelais und Schnittstellen zu konfigurieren, Menü... -
Seite 24: Meldungsbeschreibung
Bedienung K1 „r1“ K2 „r2“ LEDs Meldungsbeschreibung Display Display Alarm R2 –R2 < –R2 < Fehler R an L2/– Vorwarnung Z1 Z1 < Z1 < Alarm Z2 Z2 < Z2 < Alarm U U < V U < V Unterspannung Alarm U U >... -
Seite 25: Verzögerungen Und Selbsttestzyklus Einstellen (T)
ISOMETER® isoRW425 Display Einstellwert Beschreibung Bereich Adr 2 8E1 - 8 Daten-Bit, even Parity, 1 Stop-Bit 8o1 - 8 Daten-Bit, odd Parity, 1 Stop-Bit Modbus 8n1 - 8 Daten-Bit, no Parity, 1 Stop-Bit 8n2 - 8 Daten-Bit, no Parity, 2 Stop-Bit FAC Werkseinstellung Kundeneinstellung Kundeneinstellung, die durch FAC nicht verändert wird. -
Seite 26: Werkseinstellungen Wiederherstellen
Bedienung Display Aktivierung Einstellwert Beschreibung Bereich Nur für Bender-Service FAC Werkseinstellung Kundeneinstellung Werkseinstellungen wiederherstellen Alle Einstellungen, mit Ausnahme der Schnittstellen-Parameter, werden auf Werkseinstellung zurückgesetzt. MENU-Taste drücken (> 1,5 s). Zu „SEt“ navigieren und mit Enter bestätigen. Zu „FAC“ navigieren und mit Enter bestätigen. -
Seite 27: Datenzugriff Mittels Rs-485-Schnittstelle
ISOMETER® isoRW425 Datenzugriff mittels RS-485-Schnittstelle Datenzugriff mittels BMS-Protokoll Das BMS-Protokoll ist wesentlicher Bestandteil der Bender-Messgeräte-Schnittstelle (BMS-Bus-Protokoll). Die Datenübertragung erfolgt mit ASCII-Zeichen. BMS Kanal Nr. Betriebswert Alarm Vorwarnung R1 Alarm R2 Alarm Z2 Unterspannung Überspannung Anschlussfehler Erde (E.01) Anschlussfehler Netz (E.02) Alle anderen Gerätefehler (E.xx) -
Seite 28: Modbus-Register Schreiben (Parametrierung)
Datenzugriff mittels RS-485-Schnittstelle Befehl des Masters an das ISOMETER® Im nachfolgenden Beispiel fragt der Master vom ISOMETER® mit der Adresse 3 den Inhalt des Registers 1003 an. Das Register enthält die Kanalbeschreibung von Messkanal 1. Byte Name Beispiel Byte 0 ISOMETER®... -
Seite 29: Exception-Code
ISOMETER® isoRW425 Antwort des ISOMETER®s an den Master Byte Name Beispiel Byte 0 ISOMETER® Modbus-Adresse 0x03 Byte 1 Funktionscode 0x10 Byte 2, 3 Startregister 0x0BBB Byte 4, 5 Anzahl der Register 0x0001 Byte 6, 7 CRC16 Checksumme 0x722A 5.2.3 Exception-Code Kann das ISOMETER®... -
Seite 30: Belegung Modbus-Register
Datenzugriff mittels RS-485-Schnittstelle Belegung Modbus-Register 5.3.1 Modbus-Messwertregister Die Information in den Registern ist je nach Gerätezustand entweder der Messwert ohne Alarm, der Messwert mit Alarm 1, der Messwert mit Alarm 2 oder der Gerätefehler. Für weitere Informationen siehe , Seite 31. Messwert Register Gerätefehler... -
Seite 31: Float = Gleitkommawerte Der Kanäle
ISOMETER® isoRW425 5.3.1.2 Float = Gleitkommawerte der Kanäle Darstellung der Bitfolge für die Verarbeitung analoger Messwerte nach IEEE 754 Word 0x00 0x01 Byte HiByte LoByte HiByte LoByte 31 30 29 28 27 26 25 24 23 22 21 20 19 18 17 16 15 14 13 12 11 10 Exponent Mantisse Vorzeichen... -
Seite 32: R&U = Bereich Und Einheit
Datenzugriff mittels RS-485-Schnittstelle 5.3.1.4 R&U = Bereich und Einheit Bedeutung Einheit Ungültig (init) Keine Einheit Baud °C °F Sekunde Minute Stunde Monat Gültigkeitsbereich Wahrer Wert Wahrer Wert ist kleiner Wahrer Wert ist größer Ungültiger Wert • Bits 0 bis 4: Codierung der Einheit •... -
Seite 33: Modbus-Parameterregister
ISOMETER® isoRW425 5.3.1.5 Kanalbeschreibungen Wert Messwertbeschreibung / Meldung Bemerkung 1 (0x01) Isolationsfehler 71 (0x47) Isolationsfehler Isolationswiderstand R 76 (0x4C) Spannung Messwert in V 77 (0x4D) Unterspannung 78 (0x4E) Überspannung 82 (0x52) Kapazität Messwert in F 86 (0x56) Isolationsfehler Impedanz Z 101 (0x65) Anschluss Netz 102 (0x66) -
Seite 34: Register Eigenschaft
Datenzugriff mittels RS-485-Schnittstelle Register Eigenschaft Beschreibung Format Einheit Wertebereich 0 = off 3008 Aktivierung Alarmwert Unterspannung „U<“ UINT 16 1 = on 3009 Alarmwert Unterspannung „U<“ UINT 16 10 … U> Aktivierung Alarmwert Überspannung „U>“ 0 = off 3010 UINT 16 1 = on 3011 Alarmwert Überspannung „U>“... -
Seite 35: Meldezuordnung Der Relais
ISOMETER® isoRW425 Register Eigenschaft Beschreibung Format Einheit Wertebereich 0 = off Überprüfung Netzanschluss 3024 UINT 16 bei Gerätetest „nEt“ 1 = on 0 = off 3025 Gerätetest bei Gerätestart „S.Ct“ UINT 16 1 = on 0 = Stopp Stopp-Modus anfordern 3026 UINT 16 (0 = Geräe deaktivieren) - Seite 36 Datenzugriff mittels RS-485-Schnittstelle Displayanzeige Bedeutung Vorwarnung R1 - Fehler R an L2/– rx –R1 < rx +R2 < Alarm R2 - Fehler R an L1/+ Alarm R2 - Fehler R an L2/– rx –R2 < rx Z1 < Vorwarnung Z1 rx Z2 <...
-
Seite 37: Isodata-Datenstring
ISOMETER® isoRW425 IsoData-Datenstring Im IsoData-Modus sendet das ISOMETER® etwa sekündlich den gesamten Datenstring. Eine Kommunikation mit dem ISOMETER® ist in diesem Modus nicht möglich und es dürfen keine weiteren Sender an der RS-485- Busleitung angeschlossen sein. IsoData ist im Menü „out“, Menüpunkt „Adr“ aktiviert, wenn Adr = 0 eingestellt ist. In diesem Fall blinkt in der Messwertanzeige das Symbol „Adr“. - Seite 38 Datenzugriff mittels RS-485-Schnittstelle String Beschreibung <CR><LF> String-Ende isoRW425_D00052_06_M_XXDE/09.2023...
-
Seite 39: Technische Daten
ISOMETER® isoRW425 Technische Daten Technische Daten isoRW425 ( )* = Werkseinstellung Isolationskoordination nach IEC 60664-1/-3 Definitionen Messkreis (IC1) L1/+, L2/– Versorgungskreis (IC2) A1, A2 Ausgangskreis (IC3) 11, 14, 24 Steuerkreis (IC4) E, KE, T/R, A, B Bemessungsspannung 440 V Überspannungskategorie Bemessungs-Stoßspannung IC1/(IC2-4) 6 kV... -
Seite 40: Versorgungsspannung
Technische Daten Versorgungsspannung Versorgungsspannung U AC 100…240 V DC 24…240 V Toleranz von U –30…+15 % Frequenzbereich U 47…63 Hz Eigenverbrauch ≤ 3 W, ≤ 9 VA Überwachtes IT-System Netznennspannung U AC 100…240 V/DC 24…240 V Netznennspannungsbereich U (UL508) AC/DC 0…400 V Toleranz von U +15 % Frequenzbereich von U... - Seite 41 ISOMETER® isoRW425 Ansprechunsicherheit U ±5 %, mindestens ±5 V Frequenzabhängige Ansprechunsicherheit ≥ 400 Hz –0,015 %/Hz Hysterese U 5 %, mindestens 5 V Zeitverhalten Ansprechzeit t bei R = 0,5 × R und C = 1 F nach IEC 61557-8 ≤...
- Seite 42 Technische Daten Geräteadresse, BMS-Bus, Modbus RTU 3…90 (3)* Schaltglieder Schaltglieder 2 × 1 Schließer, gemeinsame Klemme 11 Arbeitsweise Ruhestrom, Arbeitsstrom (Ruhestrom)* Elektrische Lebensdauer bei Bemessungsbedingungen 10.000 Schaltspiele Kontaktdaten nach IEC 60947-5-1 Gebrauchskategorie AC-12 / AC-14 / DC-12 / DC-12 / DC-12 Bemessungsbetriebsspannung 230 V / 230 V / 24 V / 110 V / 220 V Bemessungsbetriebsstrom...
-
Seite 43: Anschluss
ISOMETER® isoRW425 Sonstiges Betriebsart Dauerbetrieb Einbaulage Kühlschlitze müssen senkrecht durchlüftet werden Schutzart Einbauten (DIN EN 60529) IP30 Schutzart Klemmen (DIN EN 60529) IP20 Gehäusematerial Polycarbonat Entflammbarkeitsklasse UL 94V-0 Schnellbefestigung auf Hutprofilschiene IEC 60715 Schraubbefestigung 2 × M4 mit Montageclip Gewicht ≤... -
Seite 44: Normen Und Zulassungen
Richtlinie 2014/53/EU entspricht. Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden Internetadresse verfügbar: https://www.bender.de/fileadmin/content/Products/CE/CEKO_isoXX425.pdf UKCA-Konformitätserklärung Hiermit erklärt die Bender GmbH & Co. KG, dass das unter die Funkrichtlinie fallende Gerät der RED-Richtlinie 2017 (S.I. 2017/1206). entspricht. Der vollständige Text der UKCA-Konformitätserklärung ist unter der folgenden Internetadresse verfügbar: https://www.bender.de/fileadmin/content/Products/UKCA/UKCA_isoXX425.pdf Bestelldaten ISOMETER®... -
Seite 45: Änderungshistorie
ISOMETER® isoRW425 Änderungshistorie Datum Dokumenten- Gültig ab Zustand/Änderungen version Software 04.2021 D0418 V2.08 Redaktionelle Überarbeitung Hinzugefügt: Kapitel 2.3.10: Hinweis zu gestoppter Messfunktion; Kapitel 3: Sicherheitshinweis zu DIN EN 45545-2:2016; Kapitel 9.2: Norm DIN EN 45545-2-2016 ISO9001 entfernt, UKCA-Zertifikat Änderungshistorie Geändert: Kapitel 3.3: Anschlussbild Kapitel 4.2: Darstellung Menü-Übersicht;... - Seite 46 isoRW425_D00052_06_M_XXDE/09.2023...
