5.6

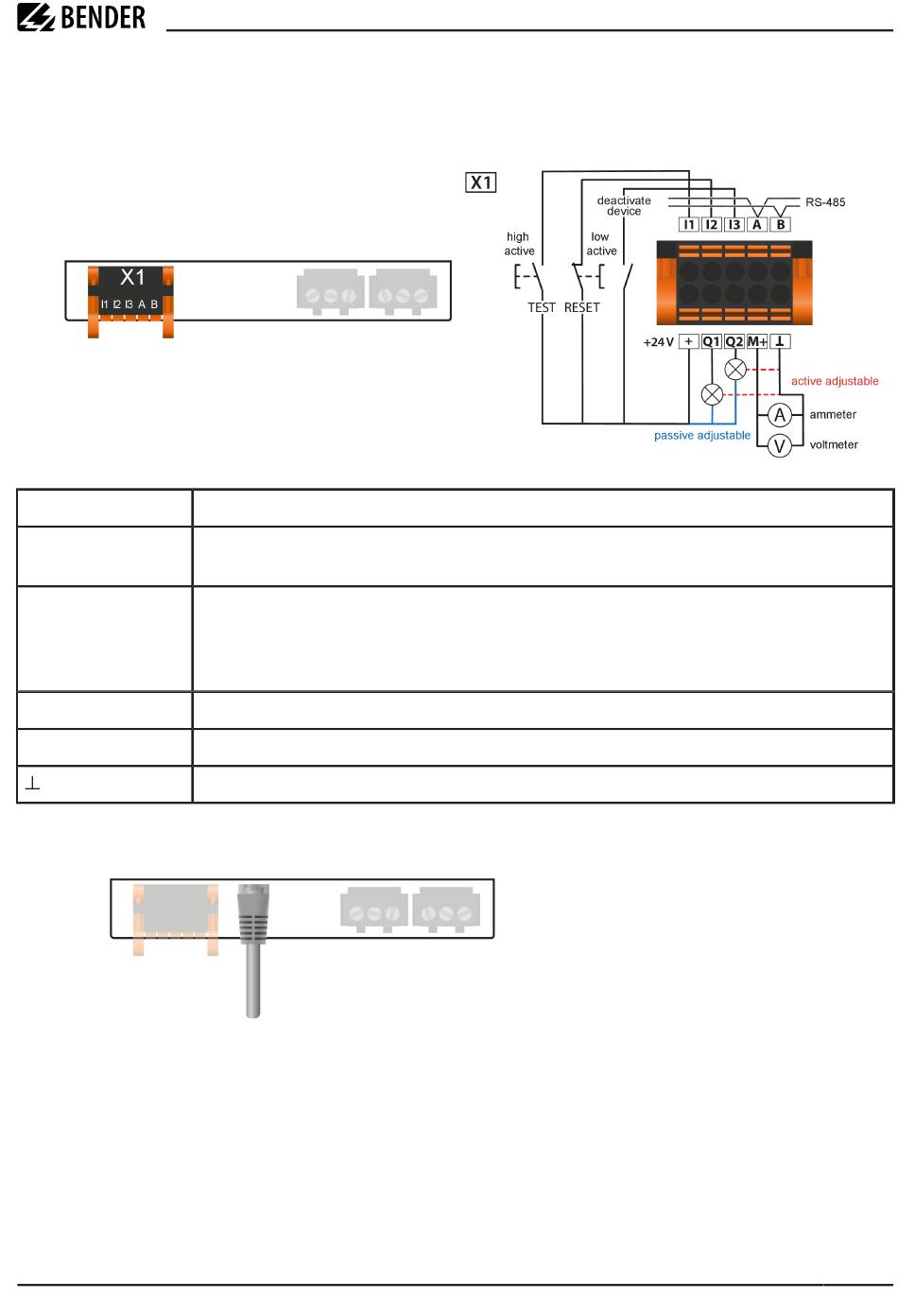

Anschluss der Schnittstelle X1
I1...I3 (X1)
A, B (X1)
+ (X1)
Q1, Q2 (X1)
M+ (X1)
(X1)
5.7
Anschluss der Ethernet-Schnittstelle ETH
Anschluss mit Standard-Patch-Kabel (RJ45/kein Crossover-Kabel) zu anderen ISOMETER®n oder Vernetzung
mehrerer ISOMETER® in Stern-Topologie mittels Switch.
Konfigurierbare digitale Eingänge (z. B. Test, Reset, ...)
Serielle Schnittstelle RS-485,
Terminierung mittels DIP-Schalter R.
Versorgungsspannung der Ein- und Ausgänge I, Q und M.
Elektr. Überlastschutz. Autom. Abschaltung bei Kurzschluss und Transiente (zurücksetzbar).
Bei Versorgung über ein externes 24-V-Netzteil dürfen A1/+, A2/– nicht angeschlossen
werden.
Konfigurierbarer digitaler Ausgang
Konfigurierbarer analoger Ausgang (z. B. Messinstrument)
Bezugspotential Masse
iso685-x-P_D00170_10_M_XXDE/02.2024
