Funktionen 1 bis 3

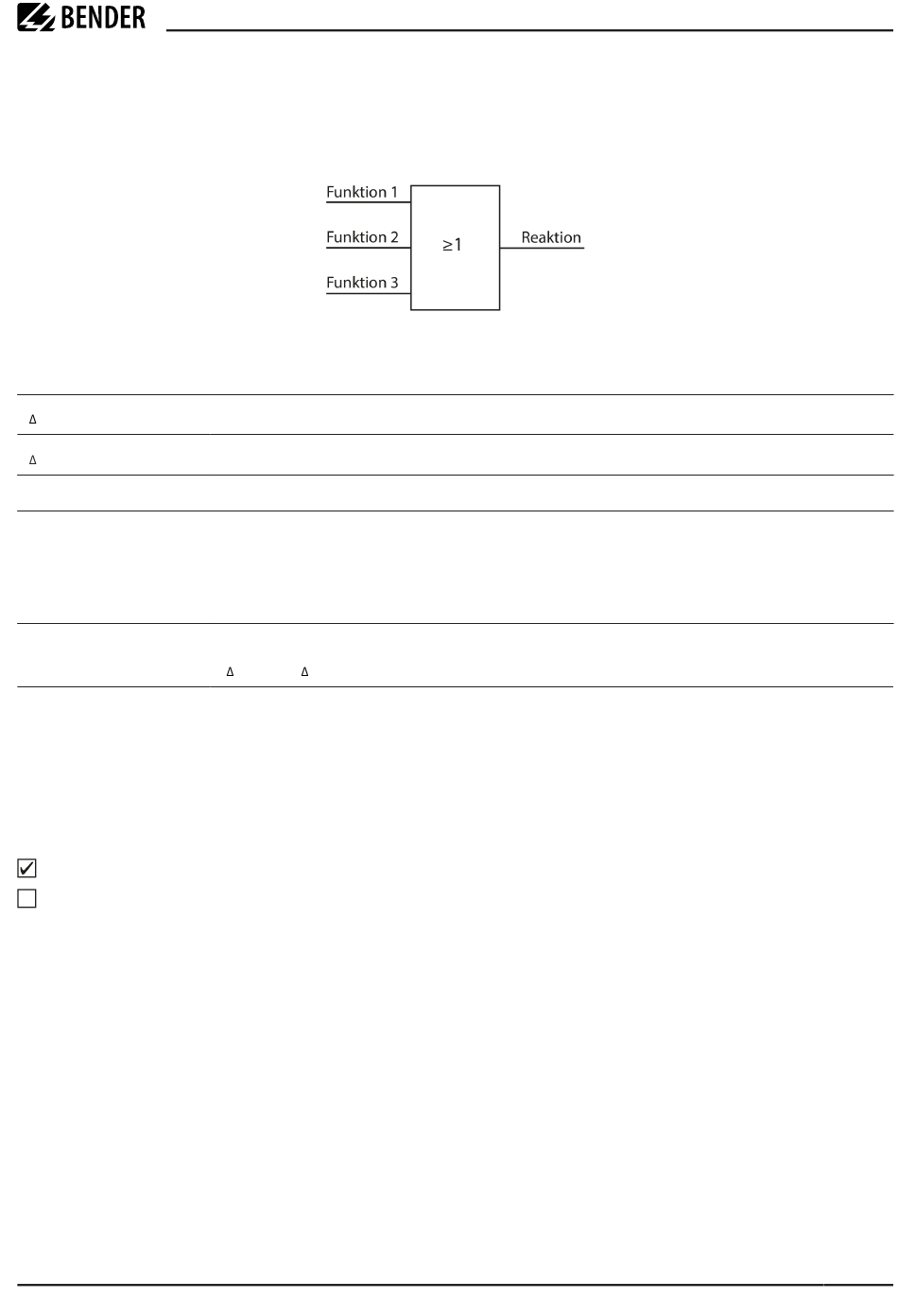

Einem Ausgang können Sie bis zu 3 Funktionen zuordnen. Die Funktionen sind mit einer ODER-Verknüpfung
verbunden:
Auswählbare Funktionen
aus
I
L
I
n
Gerätefehler
Anschlussfehler
Sammelalarm
Menüpunkt: Kanalrelais
Auswahl der Relais, die Sie einstellen möchten.
Alles auswählen
Keine Auswahl
Auswahl invertieren
Relais 1 (BS 2/1)
Relais 2 (BS 2/2)
TEST
Manuellen Funktionstest des Relais aktivieren oder deaktivieren.
ein
Der manuelle Test überprüft die Schaltfunktion der Relais
aus
Der manuelle Test überprüft nicht die Schaltfunktion der Relais.
Die Funktion wird nicht verwendet.
Zustandswechsel des Ausgangs bei Isolationsfehler auf einem Messkanal (EDS-Funktion)
Zustandswechsel des Ausgangs bei Überschreitung des Differenzstromes (RCM-Funktion)
Zustandswechsel des Ausgangs bei einem internen Fehler des Gerätes.
Zustandswechsel des Ausgangs bei folgenden Anschlussfehlern der Wandler:
• Messstromwandler defekt
• Anschlussleitung unterbrochen
• Anschlussleitung kurzgeschlossen
Zustandswechsel des Ausgangs bei allen auftretenden Alarm- und Fehlermeldungen
(I
-Alarm, I
-Alarm, Anschluss- und Gerätefehler).
L
n
Alle Kanäle werden ausgewählt.
Kein Kanal wird ausgewählt.
Die bisherige Auswahl wird invertiert (umgekehrt).
Relais wird ausgewählt.
Relais wird nicht ausgewählt.
iso685-x-P_D00170_10_M_XXDE/02.2024
ISOMETER® iso685(W)-x-P
73
