Internet- und Webanwendungen benutzt wird und enthält Informationen zu folgenden Merkmalen des
EtherCAT Slave Gerätes.
 Informationen zum Hersteller des Gerätes
 Name, Typ und Versionsnummer des Gerätes
 Typ und Versionsnummer des zu verwendenden Protokolls für dieses Gerät (z.B. CANopen over
Ethernet, ...)
 Parametrierung des Gerätes und Konfiguration der Prozessdaten
In Abbildung 3 ist ein Beispiel einer XML Beschreibungsdatei für den ARS 2000 gegeben.
<?xml version="1.0" ?>
<EtherCATInfo Version="1.0">
<Vendor>
<Id>#xE4</Id>
<Name>Metronix</Name>
<ImageData16x14>424dE6000000000000007600000028000000100000000E0000000
10004000000000070000000130B00001300000000000000000000000000000000
008000008000000080800080000000800080008080000080808000C0C0C000000
0FF0000FF000000FFFF00FF000000FF00FF00FFFF0000FFFFFF00FFFFFFFFFFFF
FFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFF44FFFF44FFFFF44FFF444FF444
FFF4444FFF444FFF444444444FFF444FF4444444444F4444F4444444444F4444F
44FF444444F4444F44FFFF4444F4444F44FFFFFF44FFF44F44FFFFFFFFFFFFFFF
FFFFFFFFFFFFFFFFF
</ImageData16x14>
</Vendor>
<Descriptions>
<Groups>
<Group SortOrder="1">
<Type>MetronixAntriebe</Type>
<Name LcId="1033">
</Group>
</Groups>
<Devices>
<Device Physics="YY">
<Type ProductCode="#x264860d2" RevisionNo="#x20000">
Metronix ECAT
</Type>
<Name>Metronix

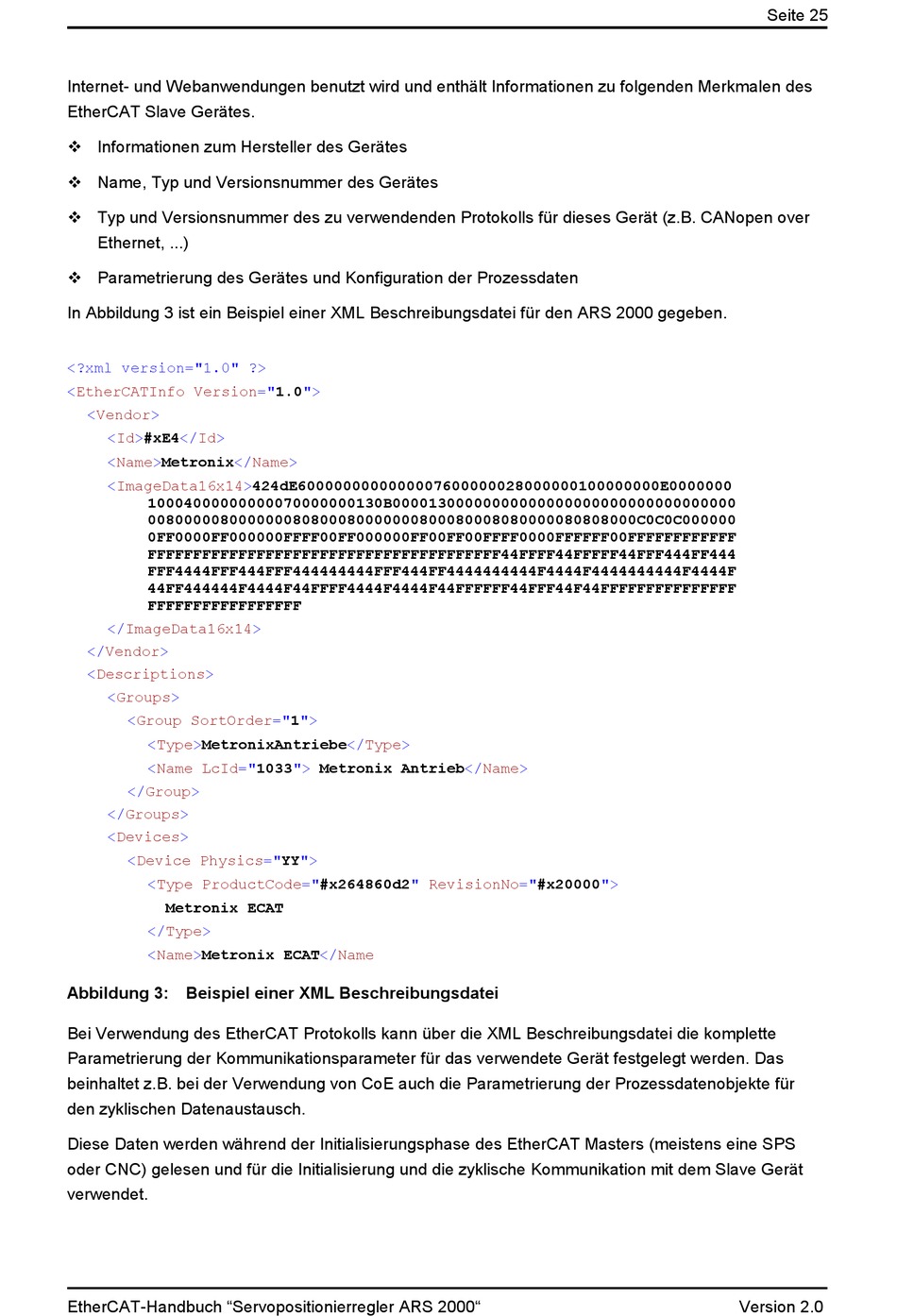

Abbildung 3: Beispiel einer XML Beschreibungsdatei

Bei Verwendung des EtherCAT Protokolls kann über die XML Beschreibungsdatei die komplette
Parametrierung der Kommunikationsparameter für das verwendete Gerät festgelegt werden. Das
beinhaltet z.B. bei der Verwendung von CoE auch die Parametrierung der Prozessdatenobjekte für
den zyklischen Datenaustausch.
Diese Daten werden während der Initialisierungsphase des EtherCAT Masters (meistens eine SPS
oder CNC) gelesen und für die Initialisierung und die zyklische Kommunikation mit dem Slave Gerät
verwendet.
