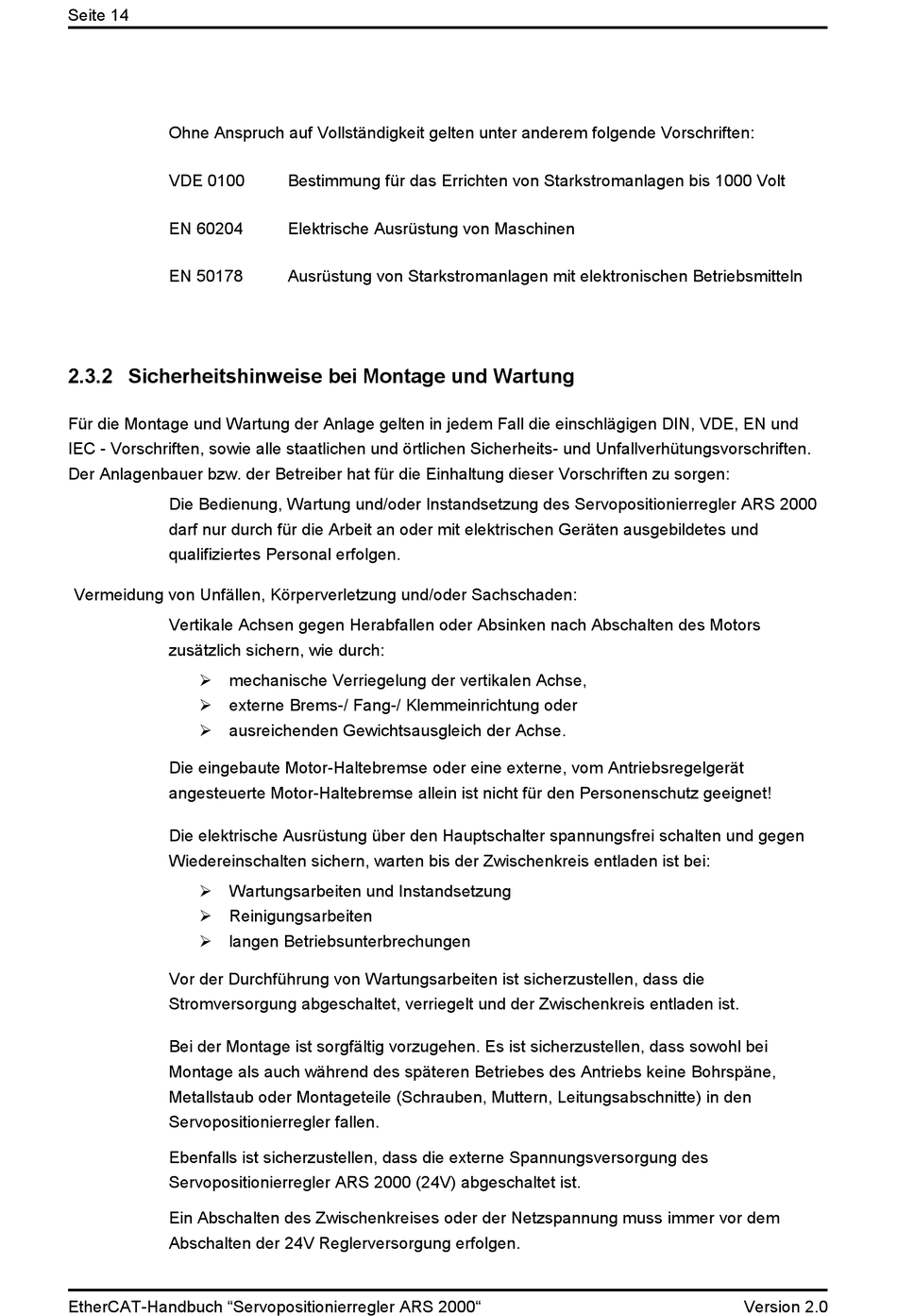

Metronix ARS 2000 Handbuch Seite 14

Seite 14
Ohne Anspruch auf Vollständigkeit gelten unter anderem folgende Vorschriften:
VDE 0100
EN 60204
EN 50178
2.3.2 Sicherheitshinweise bei Montage und Wartung
Für die Montage und Wartung der Anlage gelten in jedem Fall die einschlägigen DIN, VDE, EN und
IEC - Vorschriften, sowie alle staatlichen und örtlichen Sicherheits- und Unfallverhütungsvorschriften.
Der Anlagenbauer bzw. der Betreiber hat für die Einhaltung dieser Vorschriften zu sorgen:
Die Bedienung, Wartung und/oder Instandsetzung des Servopositionierregler ARS 2000
darf nur durch für die Arbeit an oder mit elektrischen Geräten ausgebildetes und
qualifiziertes Personal erfolgen.
Vermeidung von Unfällen, Körperverletzung und/oder Sachschaden:
Vertikale Achsen gegen Herabfallen oder Absinken nach Abschalten des Motors
zusätzlich sichern, wie durch:
 mechanische Verriegelung der vertikalen Achse,
 externe Brems-/ Fang-/ Klemmeinrichtung oder
 ausreichenden Gewichtsausgleich der Achse.
Die eingebaute Motor-Haltebremse oder eine externe, vom Antriebsregelgerät
angesteuerte Motor-Haltebremse allein ist nicht für den Personenschutz geeignet!
Die elektrische Ausrüstung über den Hauptschalter spannungsfrei schalten und gegen
Wiedereinschalten sichern, warten bis der Zwischenkreis entladen ist bei:
 Wartungsarbeiten und Instandsetzung
 Reinigungsarbeiten
 langen Betriebsunterbrechungen
Vor der Durchführung von Wartungsarbeiten ist sicherzustellen, dass die
Stromversorgung abgeschaltet, verriegelt und der Zwischenkreis entladen ist.
Bei der Montage ist sorgfältig vorzugehen. Es ist sicherzustellen, dass sowohl bei
Montage als auch während des späteren Betriebes des Antriebs keine Bohrspäne,
Metallstaub oder Montageteile (Schrauben, Muttern, Leitungsabschnitte) in den
Servopositionierregler fallen.
Ebenfalls ist sicherzustellen, dass die externe Spannungsversorgung des
Servopositionierregler ARS 2000 (24V) abgeschaltet ist.
Ein Abschalten des Zwischenkreises oder der Netzspannung muss immer vor dem
Abschalten der 24V Reglerversorgung erfolgen.
EtherCAT-Handbuch "Servopositionierregler ARS 2000"
Bestimmung für das Errichten von Starkstromanlagen bis 1000 Volt
Elektrische Ausrüstung von Maschinen
Ausrüstung von Starkstromanlagen mit elektronischen Betriebsmitteln
Version 2.0
