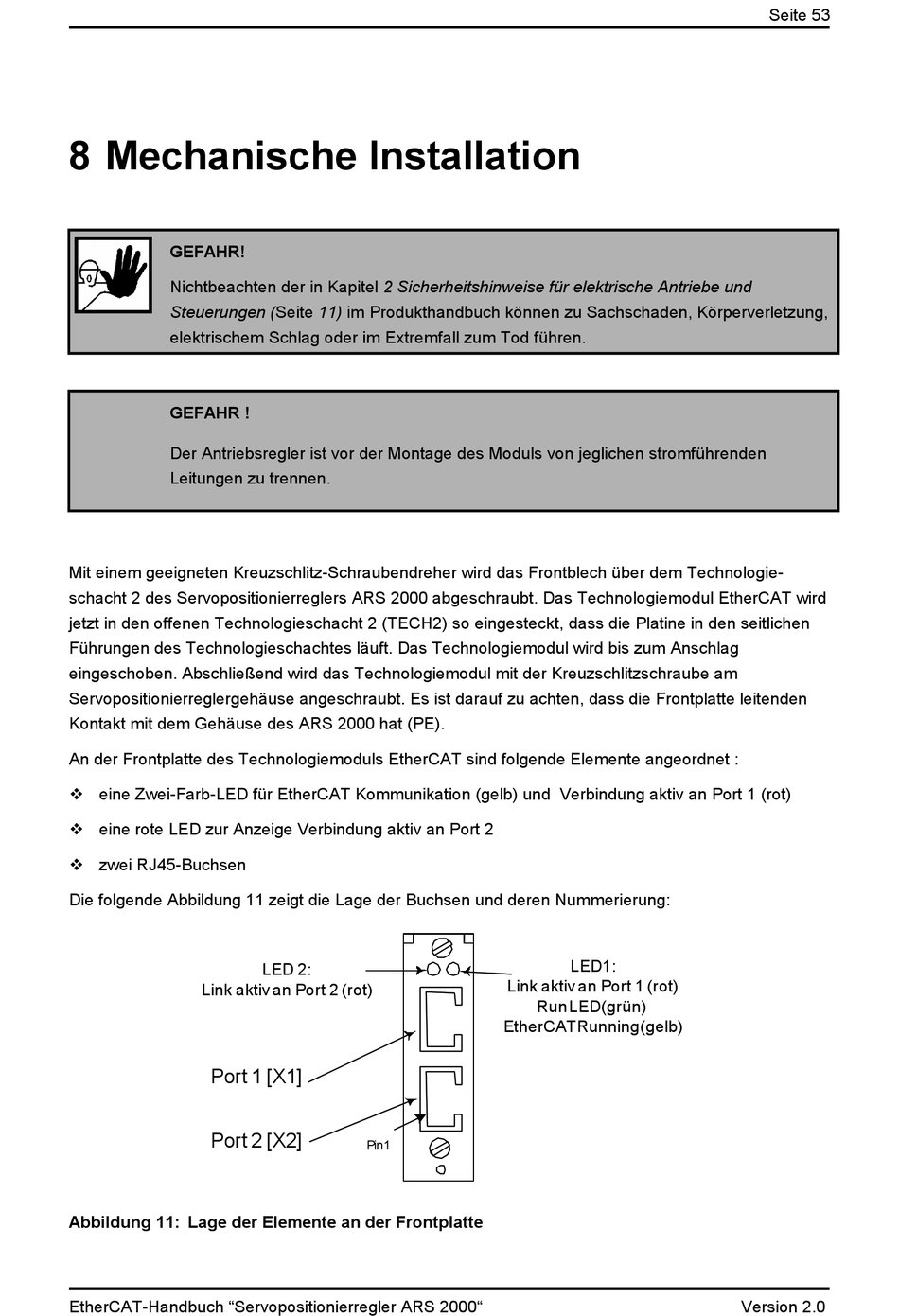

8 Mechanische Installation

GEFAHR!
Nichtbeachten der in Kapitel 2 Sicherheitshinweise für elektrische Antriebe und
Steuerungen (Seite 11) im Produkthandbuch können zu Sachschaden, Körperverletzung,
elektrischem Schlag oder im Extremfall zum Tod führen.
GEFAHR !
Der Antriebsregler ist vor der Montage des Moduls von jeglichen stromführenden
Leitungen zu trennen.
Mit einem geeigneten Kreuzschlitz-Schraubendreher wird das Frontblech über dem Technologie-
schacht 2 des Servopositionierreglers ARS 2000 abgeschraubt. Das Technologiemodul EtherCAT wird
jetzt in den offenen Technologieschacht 2 (TECH2) so eingesteckt, dass die Platine in den seitlichen
Führungen des Technologieschachtes läuft. Das Technologiemodul wird bis zum Anschlag
eingeschoben. Abschließend wird das Technologiemodul mit der Kreuzschlitzschraube am
Servopositionierreglergehäuse angeschraubt. Es ist darauf zu achten, dass die Frontplatte leitenden
Kontakt mit dem Gehäuse des ARS 2000 hat (PE).
An der Frontplatte des Technologiemoduls EtherCAT sind folgende Elemente angeordnet :
 eine Zwei-Farb-LED für EtherCAT Kommunikation (gelb) und Verbindung aktiv an Port 1 (rot)
 eine rote LED zur Anzeige Verbindung aktiv an Port 2
 zwei RJ45-Buchsen
Die folgende Abbildung 11 zeigt die Lage der Buchsen und deren Nummerierung:
Link aktiv an Port 2 (rot)
Port 1 [X1]
Port 2 [X2]

Abbildung 11: Lage der Elemente an der Frontplatte

EtherCAT-Handbuch "Servopositionierregler ARS 2000"
LED 2:
Pin1
LED1:
Link aktiv an Port 1 (rot)
Run LED (grün)
EtherCAT Running (gelb)
Seite 53
