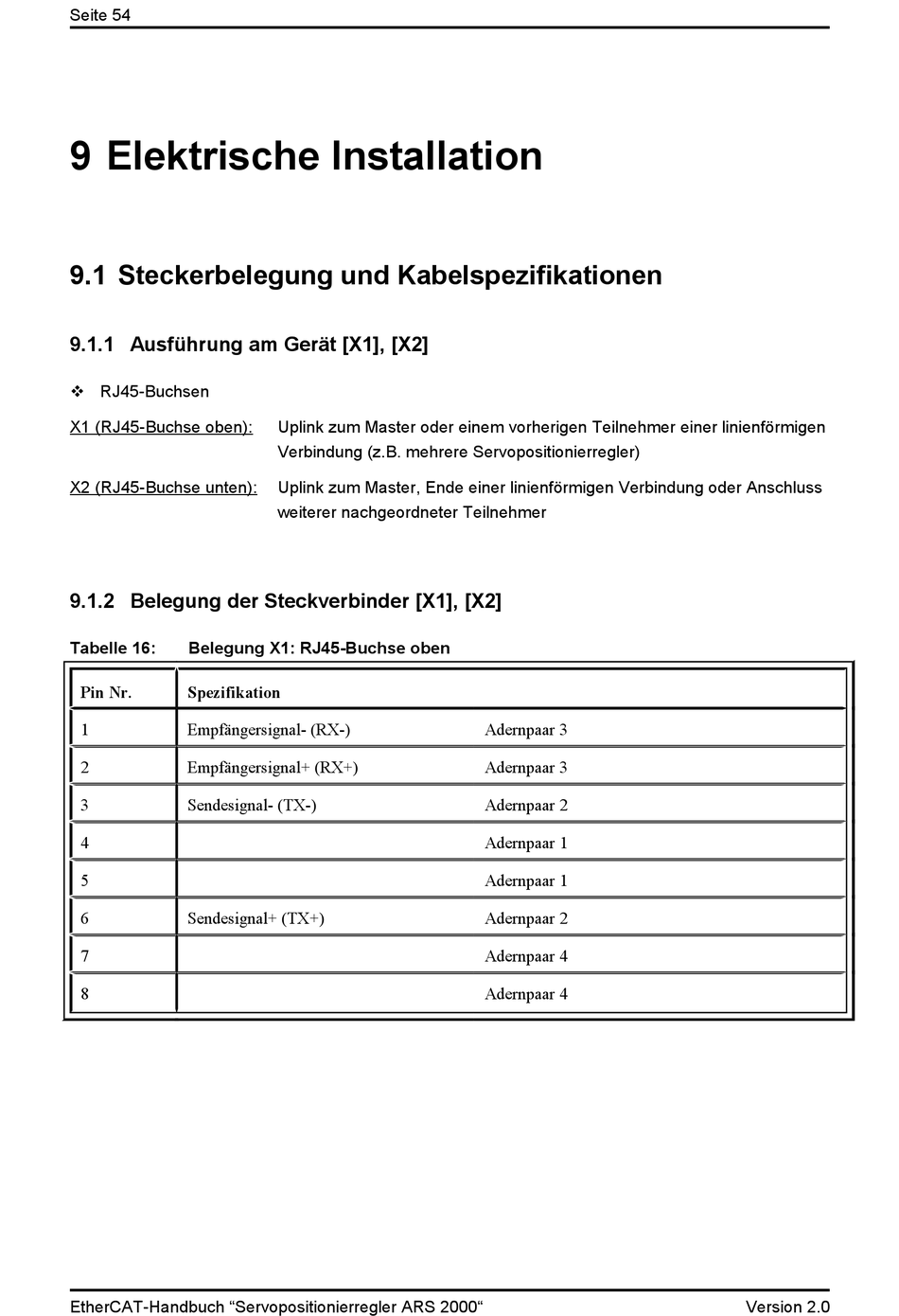

Metronix ARS 2000 Handbuch Seite 54

Seite 54
9 Elektrische Installation
9.1 Steckerbelegung und Kabelspezifikationen
9.1.1 Ausführung am Gerät [X1], [X2]
 RJ45-Buchsen
X1 (RJ45-Buchse oben):
X2 (RJ45-Buchse unten):
9.1.2 Belegung der Steckverbinder [X1], [X2]
Tabelle 16: Belegung X1: RJ45-Buchse oben
Pin Nr. Spezifikation
1 Empfängersignal- (RX-)
2 Empfängersignal+ (RX+)
3 Sendesignal- (TX-)
4
5
6 Sendesignal+ (TX+)
7
8
EtherCAT-Handbuch "Servopositionierregler ARS 2000"
Uplink zum Master oder einem vorherigen Teilnehmer einer linienförmigen
Verbindung (z.B. mehrere Servopositionierregler)
Uplink zum Master, Ende einer linienförmigen Verbindung oder Anschluss
weiterer nachgeordneter Teilnehmer
Adernpaar 3
Adernpaar 3
Adernpaar 2
Adernpaar 1
Adernpaar 1
Adernpaar 2
Adernpaar 4
Adernpaar 4
