Richtlinien für die elektrische Installation
11.2 Potenzialverhältnisse
11.2.1 Übergreifendes
Die Potenzialverhältnisse eines mit BL20-Modulen realisierten Ethernet-Systems sind durch folgende
Merkmale charakterisiert:
Die Systemversorgung von Gateway und I/O-Modulen sowie die Feldversorgung erfolgen
gemeinsam über die Einspeisung am Gateway.
Alle BL20-Module (Gateway, Power Feeding-, I/O-Module) können über die Basismodule kapazitiv
mit den Tragschienen verbunden sein.

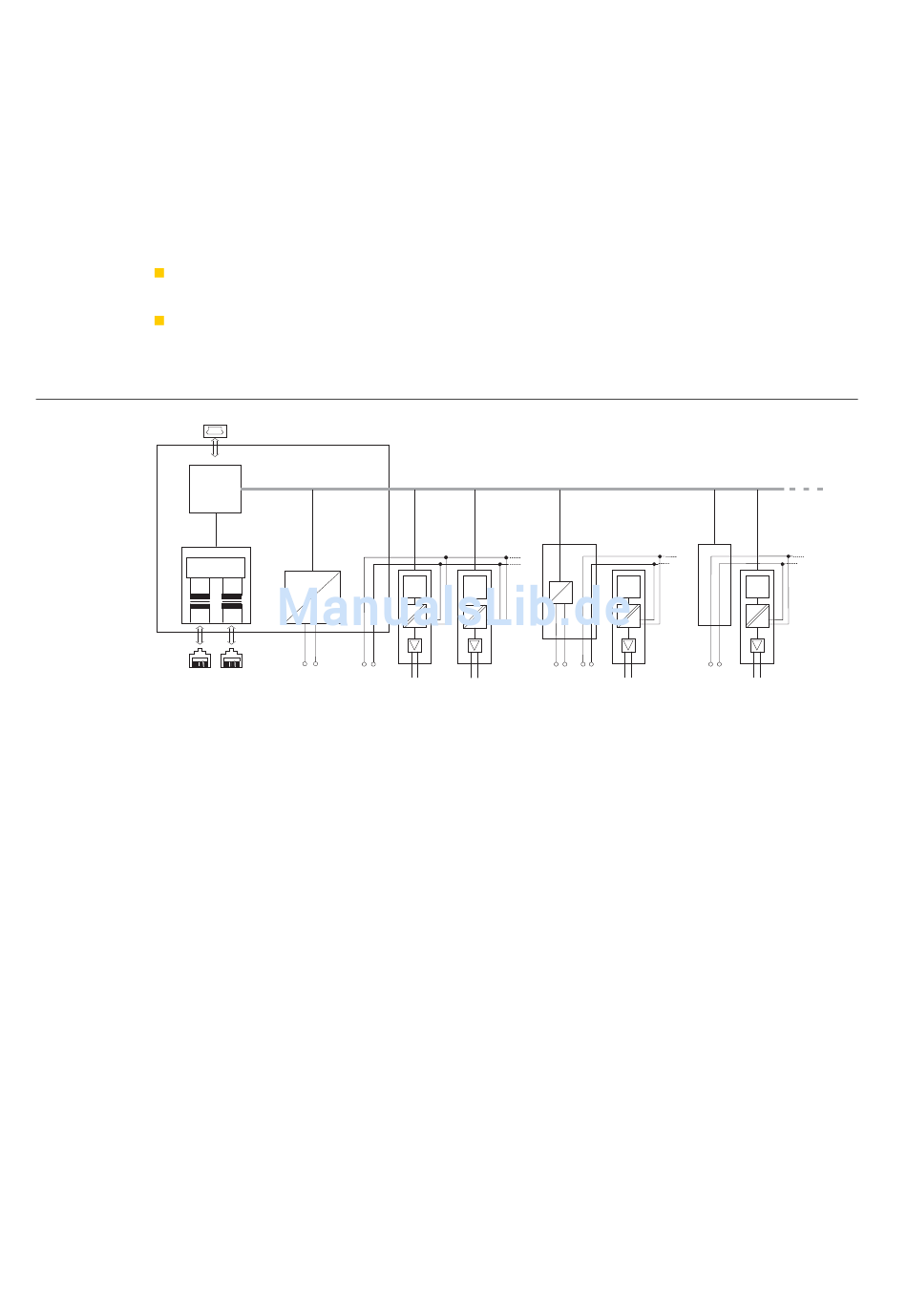

Das Blockschaltbild stellt einen typischen Aufbau einer BL20- Station mit Ethernet-Gateway dar.
Abbildung 11-1:
Service
Blockschaltbild
BL20-Station
mit Modbus
CPU
TCP-Gateway
Switch
Eth1
11-4
USB
5 V
24 V
U
U
Eth2 sys
L
Gateway
Module bus
Logik Logik
5
24
...
U
sys
Output
Intput Bus
Refreshing
D301172 0713 - BL20-Ethernet Multiprotokoll-Gateway
Logik Logik
...
U
U
L
L
Output Power Output
Feeding
...
