Potenzialverhältnisse
7.2
Potenzialverhältnisse
7.2.1
Übergreifendes
Die Potenzialverhältnisse eines mit BL67-Modulen realisierten Ethernet-Systems sind durch folgende
Merkmale charakterisiert:
Die Systemversorgung von Gateway und I/O-Modulen sowie die Feldversorgung erfolgen
gemeinsam über die Einspeisung am Gateway.
Alle BL67-Module (Gateway, Power Feeding-, I/O-Module) können über die Basismodule kapazitiv
mit den Tragschienen verbunden sein.

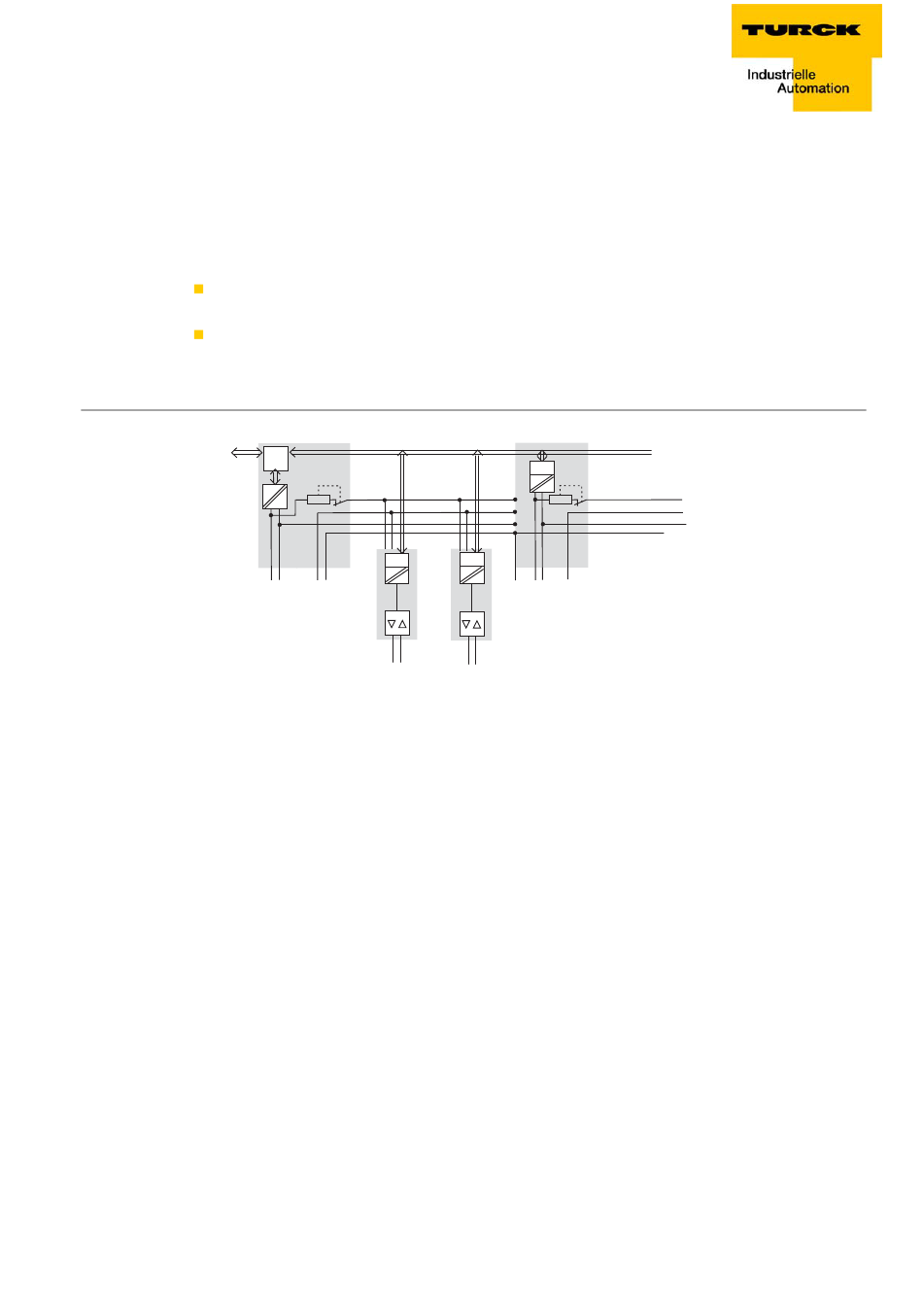

Das Blockschaltbild stellt einen typischen Aufbau einer BL67- Station mit Ethernet-Gateway dar.
Abbildung 2:
Gateway
Blockschaltbild
Feldbus
BL67-Station
D301046 0511 - BL67-PG-DP
I/O-Modul
5 V
V
i
I >
V
o
GND
PE
Logik
V
GND
V
PE
o
i
2 O
I/O-Modul
Power Feeding
Logik
Logik
I >
Logik
Logik
PE
V
V
GND
i
o
2 I
Modulbus
PE
7-5
