Auswertung Der Sammeldiagnose - turck BL20 Anwenderhandbuch

Programmierung mit CoDeSys
Die Meldung ist wie folgt zu interpretieren:
Status-Register
→ %IW 1, Bit 0 = 1
→ Status-Meldung: „DiagWarn" = Aktive Diagnosen,
d. h., mindestens eines der Module am Gateway sendet eine Diagnose (siehe auch
Gateway-Status (Seite
Register Byte
0x0004

Auswertung der Sammeldiagnose

Um die Module zu identifizieren, die Diagnosen senden, wird das Sammeldiagnose-Register
ausgelesen. Das Sammeldiagnose-Register folgt im Registermapping immer auf das Status-Word des
Gateways. Seine Position ist daher abhängig von der Stations-Konfiguration.
In diesem Beispiel ist das Sammeldiagnose-Register, das Register 0×0005. Es enthält pro Modul der
BL20-Station ein Bit, dass anzeigt, ob das Modul eine Diagnose sendet oder nicht.
Die Reihenfolge der Bits im Register entspricht der physikalischen Reihenfolge der I/O-Module in der
BL20-Station.

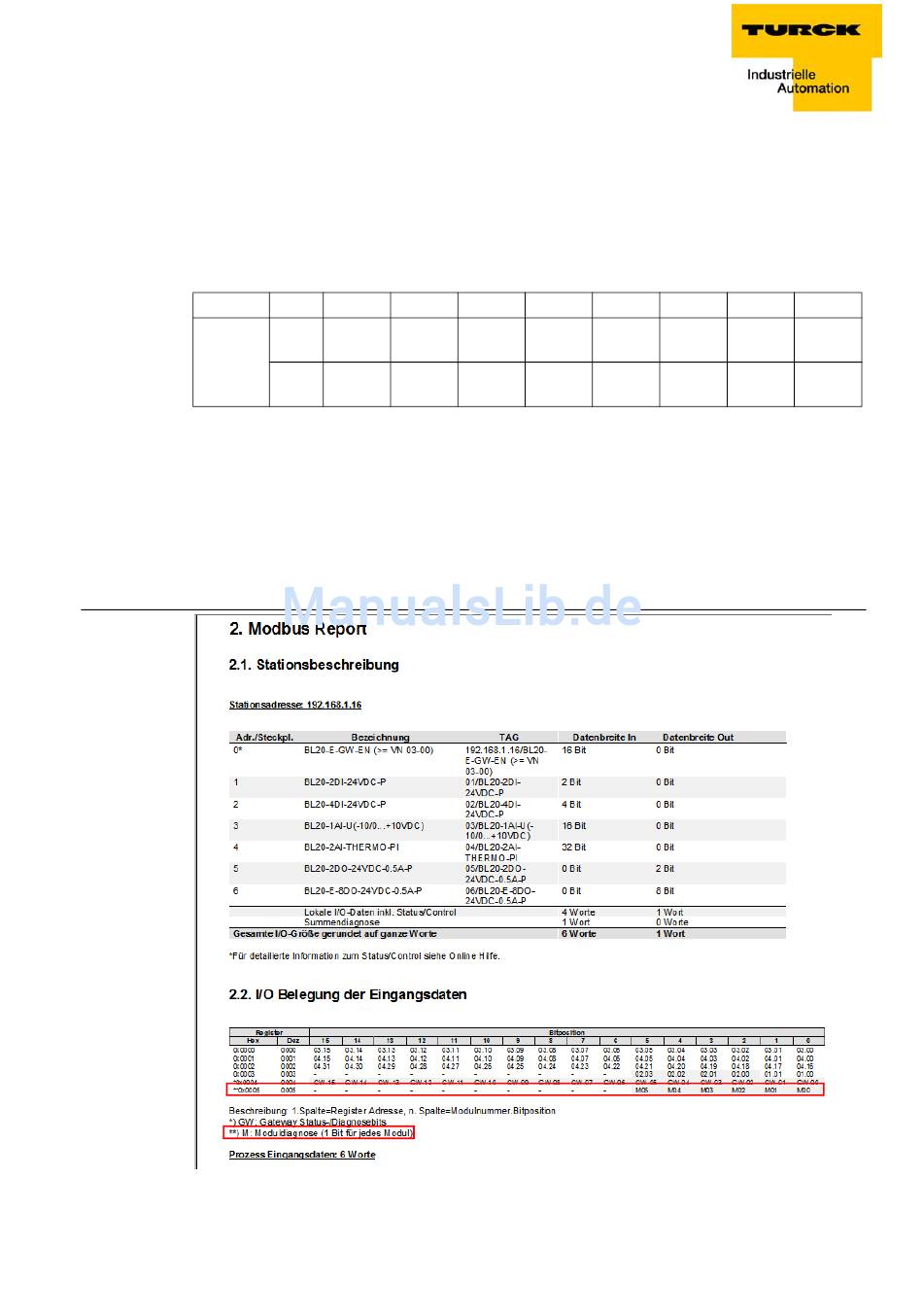

Abbildung 7-7:
Sammeldiag-
nose-Register
D301172 0713 - BL20-Ethernet Multiprotokoll-Gateway
6-16)).
Bit 7 Bit 6
0 U -
L
low
1 - FCE
Bit 5 Bit 4 Bit 3
- - I/O Cfg
Warn.
- MB I/O
Wdg CFG
Register 0x100C:
Bit 2 Bit 1 Bit 0
- - Diag
Warn
I/O U U
sys sys
COM low high
7-31
