Anhang
13.1

Datenabbild der Technologiemodule

13.1.1 1RS232/ 1RS485-Module

Prozesseingabedaten

Prozesseingabedaten sind Daten, die vom angeschlossenen Feldgerät über das BL20-1RS×××-Modul
zur SPS übertragen werden. Hierzu werden die vom Gerät empfangenen Daten vom BL20-1RS×××-
Modul 128 Bytes großen Empfangspuffer eingetragen und dann in Segmenten über den Modulbus
und das Gateway zur SPS übertragen.
Die Übertragung erfolgt hierbei in einem 8-Byte-Format, das sich wie folgt darstellt:
1 Statusbyte wird benötigt, um die fehlerfreie Übertragung der Daten abzusichern.
1 Byte enthält die Diagnosedaten.
6 Byte dienen zur Darstellung der Nutzdaten.

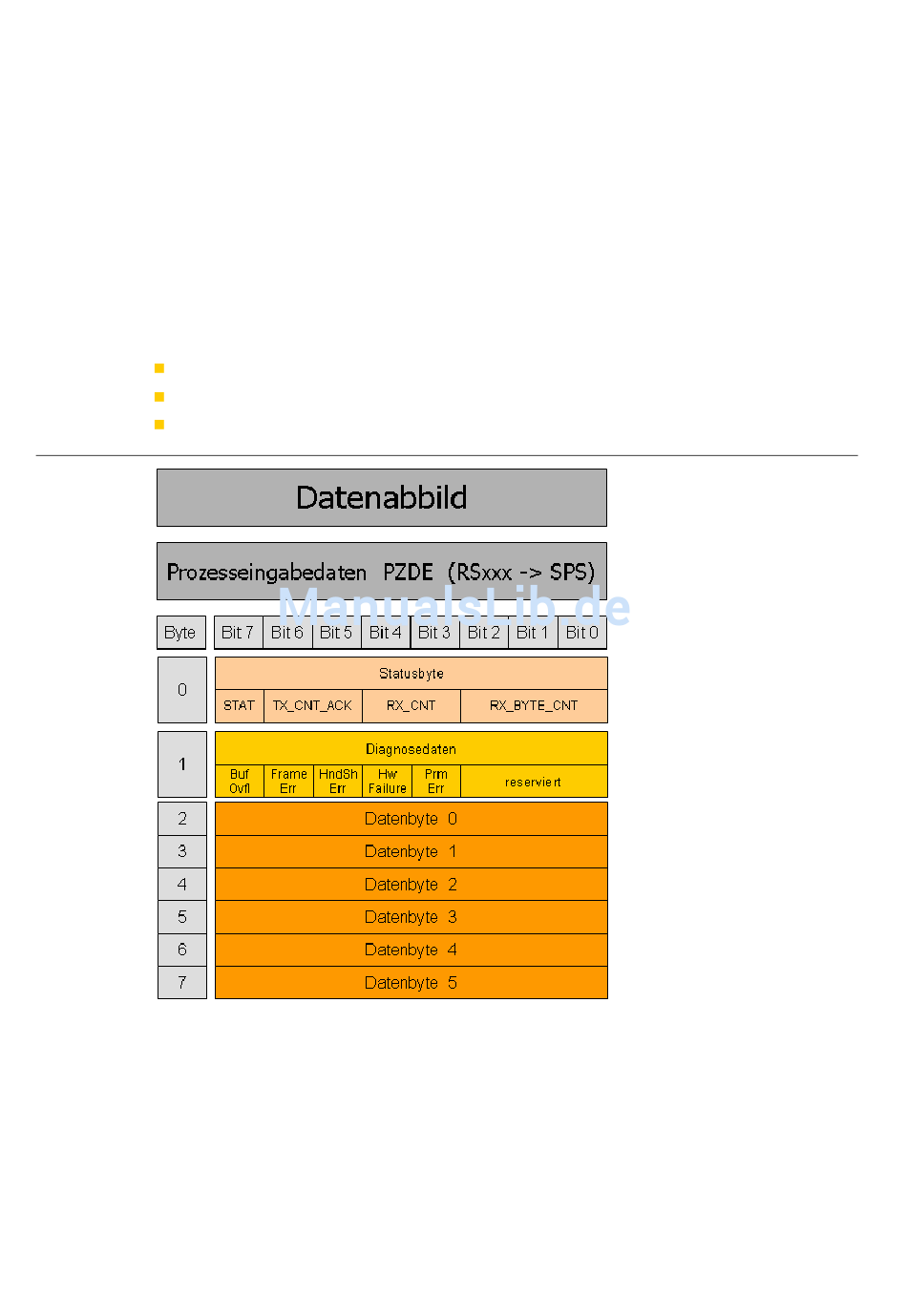

Abbildung 13-1:
PZDE der
RS×××-Module
