Programmierung mit CoDeSys
7.3.9 Modbus-Kanäle
Die Kommunikation zwischen Modbus TCP-Master und Modbus-Slaves erfolgt über definierte
Modbus-Kanäle.
Diese Kanäle werden bei den jeweiligen Modbus-Slaves im Register „Modbus Slave-Kanal" über die
Schaltfläche „Kanal hinzufügen" eingerichtet.
Die Prozessdaten des Slaves sind dann entsprechend der eingerichteten Kanäle unter
„ModbusTCPSlave I/O Abbild" (siehe 7.3.11,

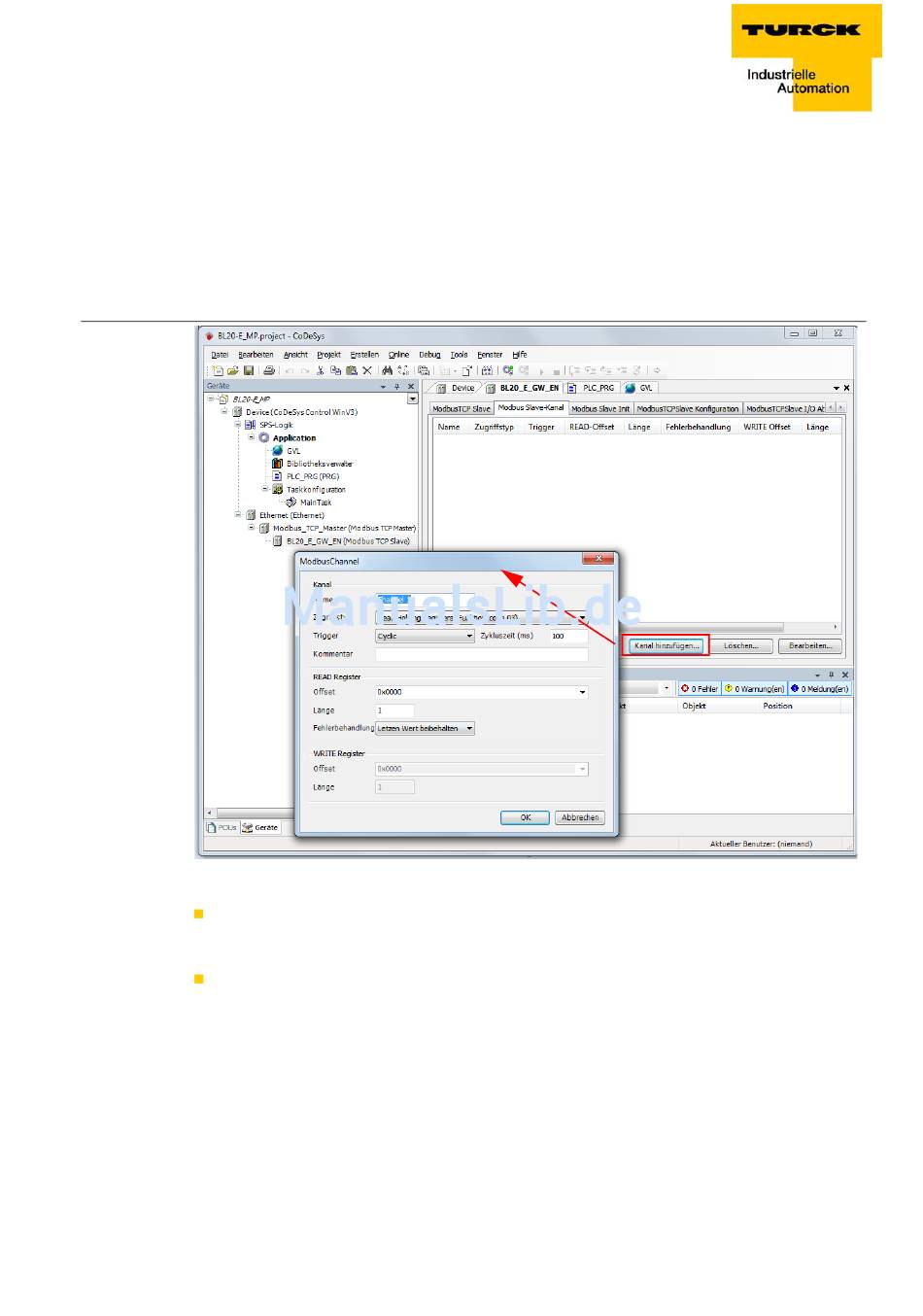

Abbildung 7-14:
Einrichten der
Modbus-
Kanäle, Beispiel
Die Modbus-Kommunikationskanäle werden definiert über:
„Zugriffstyp":
Modbus-Function Code, der die Art und Weise des Zugriffs (bit- bzw- Wordweise, lesend bzw.
schreibend) definiert
„READ Register" bzw. „WRITE Register" → „Offset":
Angabe der Start-Adresse der zu lesenden oder zu schreibenden Register des Modbus-Slaves.
Diese Angaben sind der Modbus-Dokumentation des Slaves zu entnehmen!
