Anwendungsbeispiel
9.1.7

Konfiguration der BL20-Station

Nach der Vergabe des Gerätenamens werden die I/O-Module, die an das BL20-Gateway angeschlosse-
nen sind, zur Station hinzugefügt. Sie werden in der Reihenfolge, in der sie physikalisch in der Station
vorkommen, aus dem Hardwarekatalog ausgewählt.

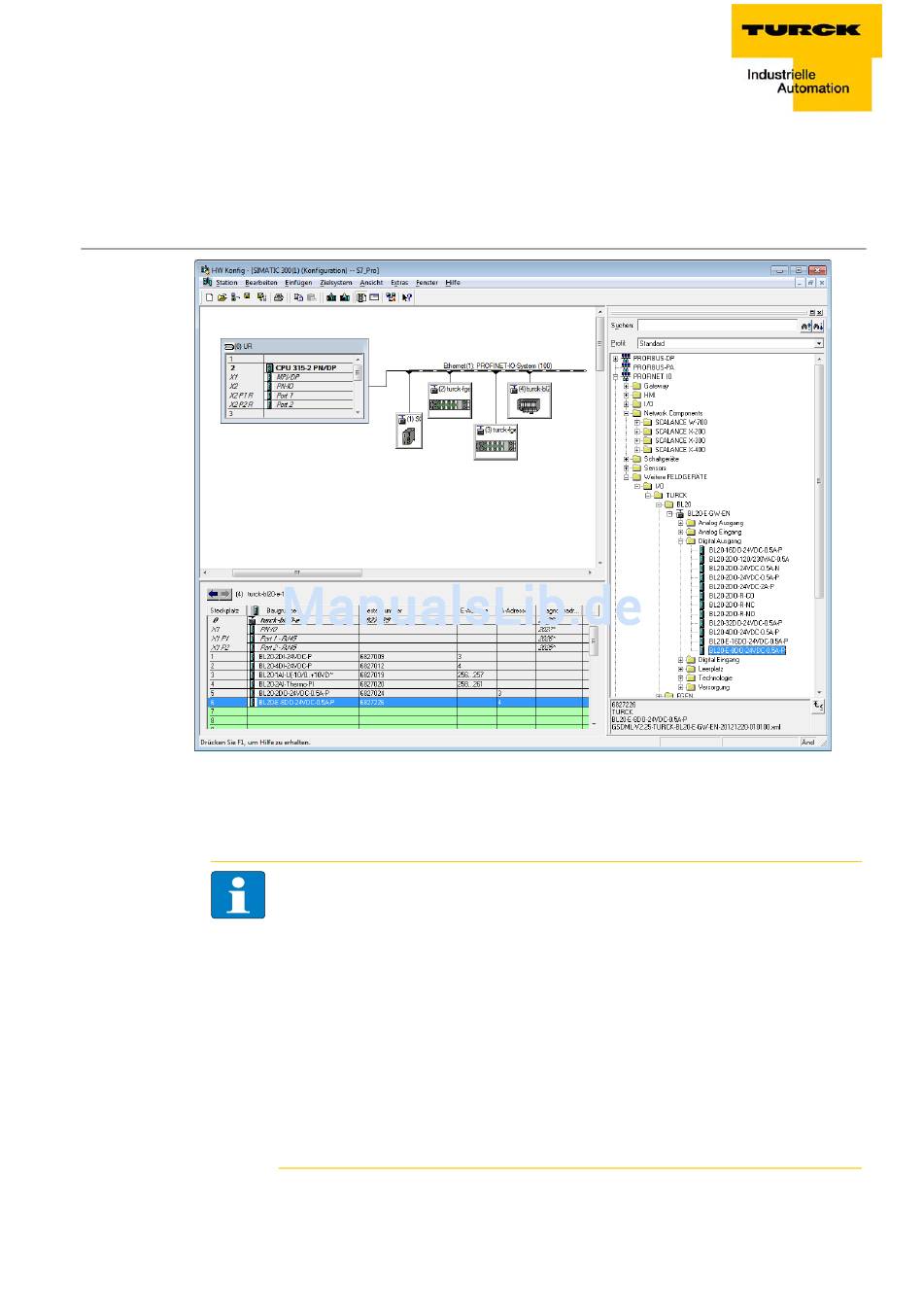

Abbildung 9-12:
I/O-Module zur
Station hinzu-
fügen
1 Speichern Sie ihre Hardware-Konfiguration über „Datei → speichern und übersetzen".
2 Laden Sie diese anschließend über „Zielsystem → Laden in Baugruppe..." in die Steuerung.
Die Hardware-Konfiguration ist hiermit abgeschlossen.
D301172 0713 - BL20-Ethernet Multiprotokoll-Gateway
Hinweis
Werden nach dem Download der Konfiguration und dem Anlaufen der SPS Änderungen
an der Konfiguration eines Knotens vorgenommen, sollte bei PROFINET® immer ein Reset
des betroffenen Gerätes erfolgen.
Dieser kann auf mehrere Arten durchgeführt werden:
Hardware-Reset:
– F_RESET am Gateway (siehe auch
3-22)
Software-Reset:
– HW Config: „Zielsystem → Ethernet → Ethernet-Teilnehmer bearbeiten... →
Durchsuchen", wählen Sie einen Teilnehmer aus und führen Sie im Dialog „Ethernet-
Teilnehmer bearbeiten..." über „Zurücksetzen" den Reset aus)
– anderes PROFINET®-Tool (PST-Tool von Siemens, etc.)
F_Reset (Rücksetzen auf Werkseinstellung) (Seite
9-11
