Allgemeine Modbus-Beschreibung
6.1.1

Protokoll-Beschreibung

Das Modbus-Protokoll definiert eine einfache Protokoll-Dateneinheit (PDU), die unabhängig ist von
den darunterliegenden Kommunikationsschichten.
Beim Mappen des Modbus-Protokolls in verschiedene Bus-Systeme oder Netzwerke werden der
jeweiligen Anwendungs-Dateneinheit (ADU - application data unit) zusätzliche Felder hinzugefügt.

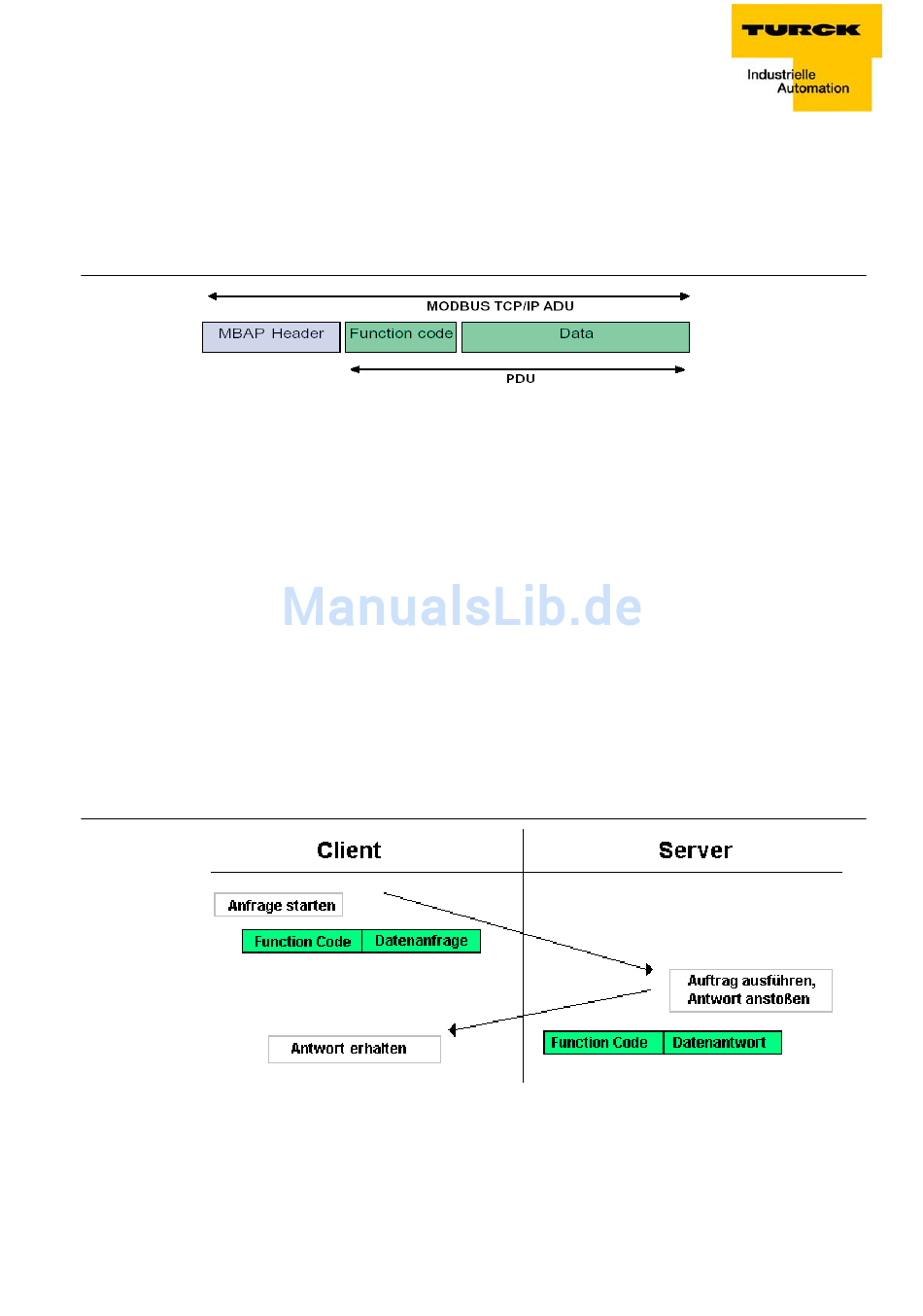

Abbildung 6-2:
Modbus-Tele-
gramm gemäß
Modbus-IDA
Die Modbus-ADU wird von dem Client, der die Modbus-Kommunikation initiiert aufgebaut.
Der Funktion Code zeigt dem Server an, welche Art von Datenzugriff erfolgen soll.
Das Modbus-Anwendungs-Protokoll legt dabei die Form der Anfrage des Clients fest.
Das Feld Function Code des Modbus-Telegramms wird in einem Byte kodiert. Gültig sind Codes von 1
bis 255 dezimal, wobei 128 bis 255 für Fehlermeldungen reserviert sind.
Wird eine Mitteilung von einem Client an einen Server geschickt, definiert der Function Code die Art
und Weise des auszuführenden Befehls. Ein Function Code „0" ist nicht zulässig.
Um multiple Befehle auszuführen, werden manchen Function Codes Sub-Function Codes hinzugefügt.
Darüber hinaus enthält das Datenfeld der Mitteilungen, die von einem Client zu einem Server gesendet
werden, Informationen, die der Server zur Verarbeitung des Befehls benötigt. Dabei handelt es sich
beispielsweise um Bit- oder Register-Adressen, um die Angabe der Anzahl der abzuarbeitenden
Befehle und die Anzahl der tatsächlichen Datenbytes in dem jeweiligen Datenfeld.
Bei bestimmten Anfragen kann das Datenfeld auch nicht-existent bzw. = 0 sein. In diesem Fall benötigt
der Server keine zusätzlichen Informationen. Der Function Code allein definiert den auszuführenden
Befehl.
Wird die Anfrage des Clients fehlerfrei vom Server abgearbeitet, enthält das Antwort-Telegramm des
Servers die angeforderten Daten.
Abbildung 6-3:
Modbus-Daten-
übertragung
(gemäß
Modbus-IDA)
