Anhang
Prozessausgabedaten
Prozessausgabedaten sind Daten, die von der SPS über das Gateway und das BL20-1RS×××-Modul an
ein Feldgerät ausgegeben werden.
Die von der SPS empfangenen Daten werden im BL20-1RS×××-Modul in einen 64 Byte Sendepuffer
eingetragen.
Die Übertragung erfolgt in dem folgenden 8-Byte-Format:
1 Control-Byte wird benötigt, um die fehlerfreie Übertragung der Daten abzusichern.
1 Byte enthält Signale zum Auslösen einer Löschung von Sende- bzw. Empfangspuffer.
6 Byte dienen zur Darstellung der Nutzdaten.

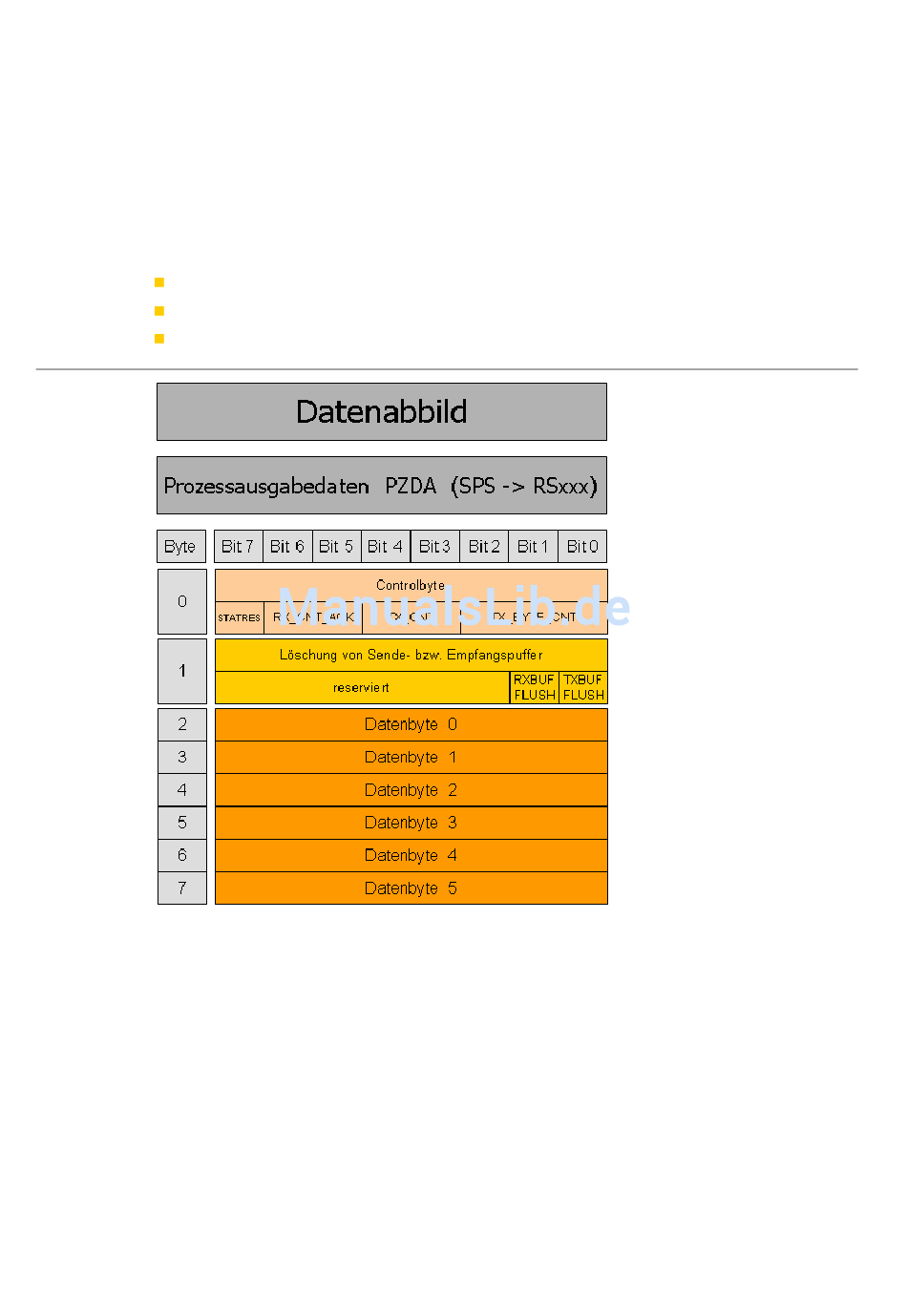

Abbildung 13-2:
Prozessausga-
bedaten der
RS×××-Module
13-4
D301172 0713 - BL20-Ethernet Multiprotokoll-Gateway
