Versorgung

10.2.3 Bildung von Potenzialgruppen

Die Power-Feeding Module können zur Bildung von Potenzialgruppen eingesetzt werden. Die
Potenzialtrennung zu der links vom jeweiligen Versorgungsmodul befindlichen Potenzialgruppe
erfolgt durch das Basismodul.
Bei dem Einsatz eines digitalen Eingabemoduls für 120/230 V AC ist auf die Bildung einer speziellen
Potenzialgruppe durch das Power Feeding-Modul BL20-PF-120/230VAC-D zu achten.

10.2.4 C-Schiene (Cross Connection)

Die C-Schiene wird durch alle I/O-Basismodule geführt. Bei den Basismodulen für Versorgungsmodule
erfolgt eine mechanische Trennung der C-Schiene und damit die Potenzialtrennung zwischen
benachbarten Versorgungsgruppen.
Der Zugriff auf die C-Schiene kann nur mit Hilfe von Standard-Basismodulen erfolgen und hier auch nur
mit solchen, die ein C in ihrer Kennung haben (z. B. BL20-S4T-SBCS). Auf diesen Modulen wird die
entsprechende Anschlussebene durch einen schwarzen Balken gekennzeichnet. Bei allen I/O-Modulen
ist der Balken durchgehend.
Bei den Versorgungsmodulen liegt der schwarze Balken nur über dem Anschluss 24. Damit wird die
Trennung der C-Schiene zur linken benachbarten Potenzialgruppe deutlich gemacht

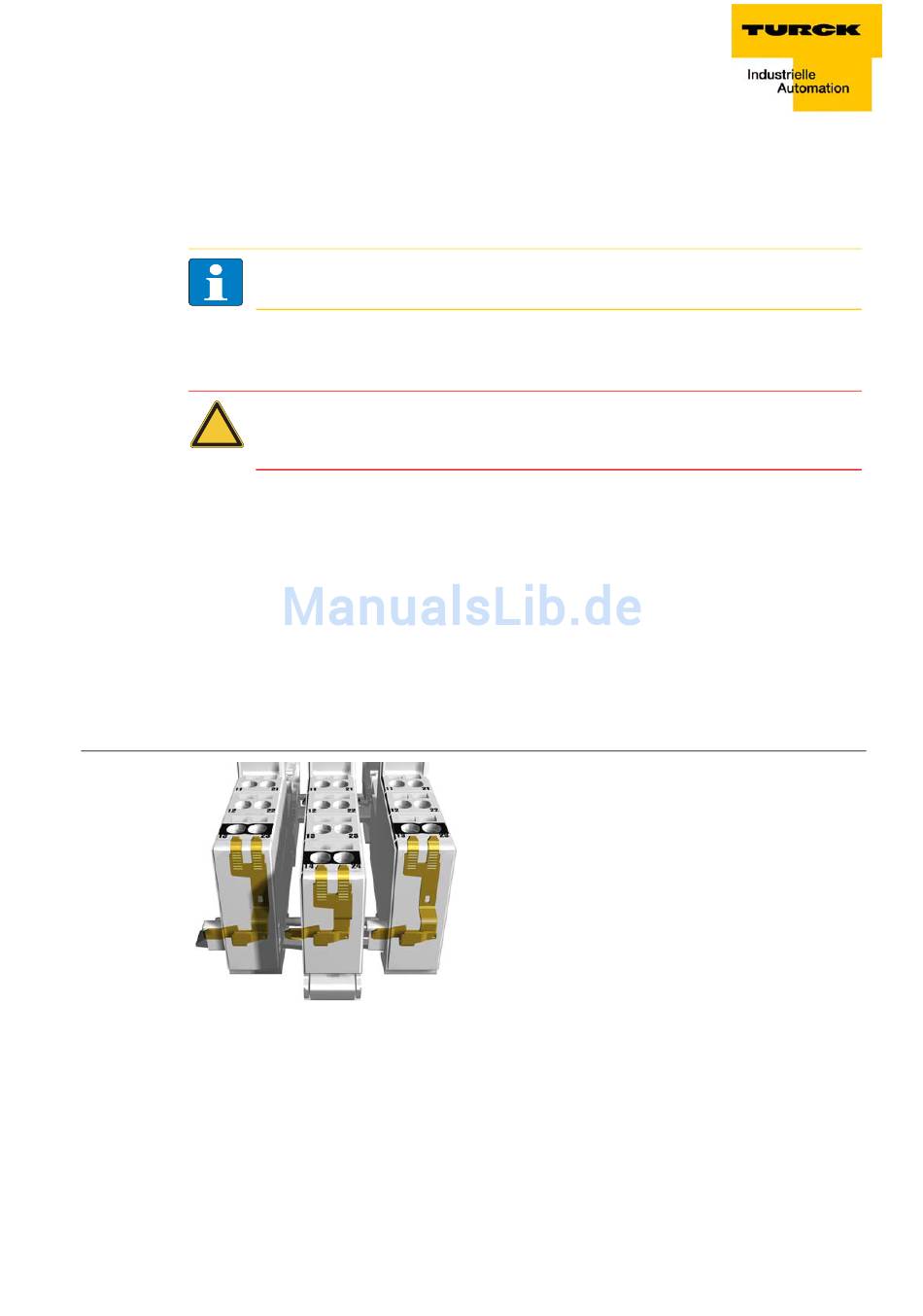

Abbildung 10-2:
C-Schiene
(Draufsicht)
D301172 0713 - BL20-Ethernet Multiprotokoll-Gateway
Hinweis
Das System kann unabhängig von der Potenzialgruppenbildung versorgt werden.
Achtung
Module mit 24 V DC- und mit 120/230 V AC-Feldversorgung dürfen nicht in einer
gemeinsamen Potenzialgruppe verwendet werden!
10-7
