Anwendungsbeispiel: BL20-E-GW-EN mit PROFINET® (S7)
Nachbarschafts-Zuweisung über den Topologie-Editor:
Die Zuweisung der Nachbargeräte erfolgt entweder in der tabellarischen oder der grafischen
Ansicht.
Die Kupfer-Ports der Geräte sind grün dargestellt, die LWL-Ports orange.

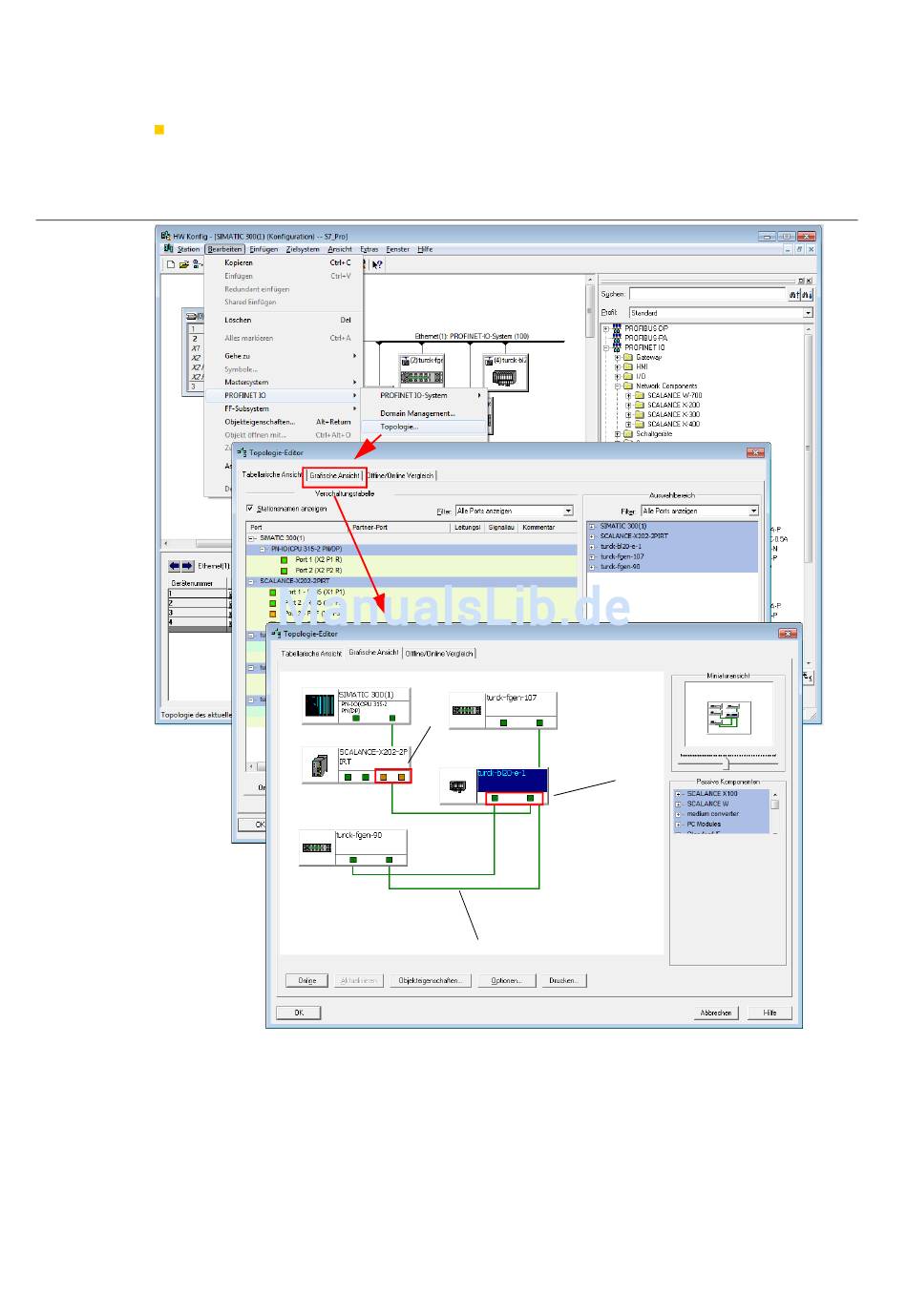

Abbildung 9-17:
PROFINET®
Topologie-
Editor
A Bsp: Kupfer-Port
B LWL-Ports
C Bsp: Kupfer-
Verbindung
9-16
B
C
D301172 0713 - BL20-Ethernet Multiprotokoll-Gateway
A
