Anwendungsbeispiel: BL20-E-GW-EN mit Modbus TCP (CoDeSys Win V3)

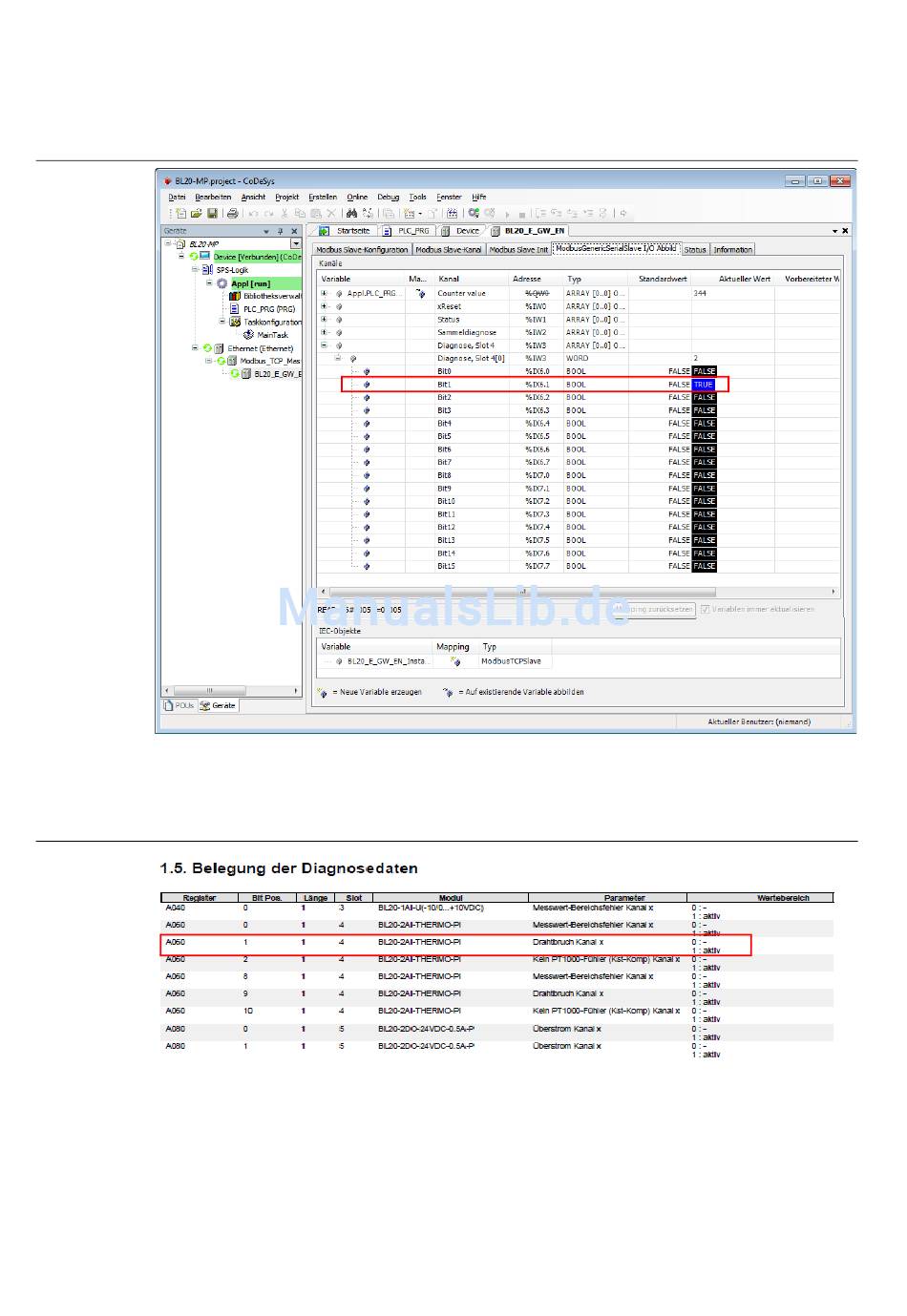

%IW3 im I/O-Abbild der Beispielstation zeigt die an Slot 4 anliegenden Diagnosen:
Abbildung 7-11:
Diagnose-
Daten von Slot 4
Bedeutung:
Bit 1: Drahtbruch an Kanal 1
(siehe auch
Abbildung 7-12:
Mapping der
Diagnosedaten
lt. Modbus
Report
7-34
Diagnosemeldungen der Module (Seite
3-58))
D301172 0713 - BL20-Ethernet Multiprotokoll-Gateway
