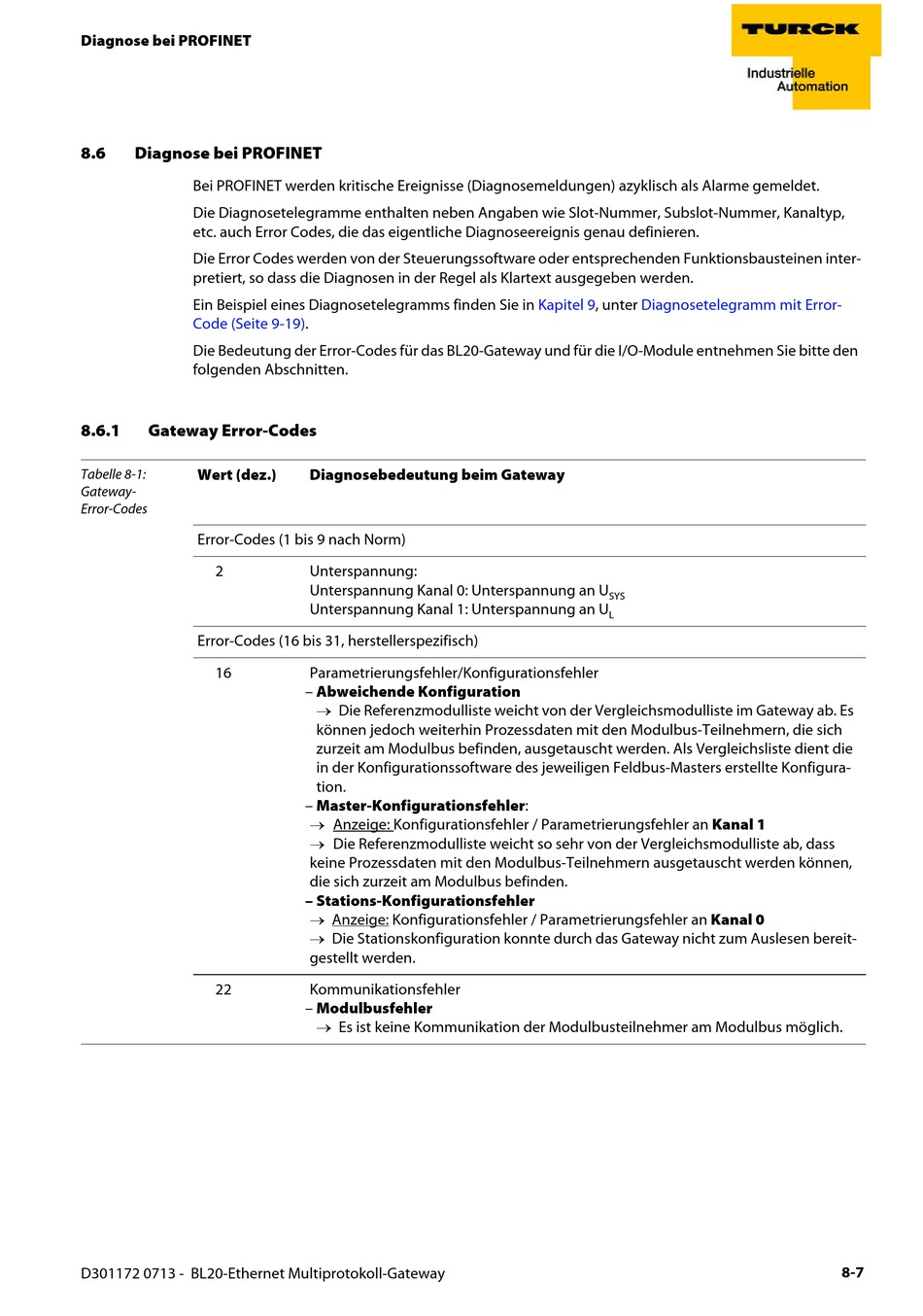

Diagnose bei PROFINET

8.6

Diagnose bei PROFINET

Bei PROFINET werden kritische Ereignisse (Diagnosemeldungen) azyklisch als Alarme gemeldet.
Die Diagnosetelegramme enthalten neben Angaben wie Slot-Nummer, Subslot-Nummer, Kanaltyp,
etc. auch Error Codes, die das eigentliche Diagnoseereignis genau definieren.
Die Error Codes werden von der Steuerungssoftware oder entsprechenden Funktionsbausteinen inter-
pretiert, so dass die Diagnosen in der Regel als Klartext ausgegeben werden.
Ein Beispiel eines Diagnosetelegramms finden Sie in
Code (Seite
Die Bedeutung der Error-Codes für das BL20-Gateway und für die I/O-Module entnehmen Sie bitte den
folgenden Abschnitten.
8.6.1

Gateway Error-Codes

Tabelle 8-1: Wert (dez.)
Gateway-
Error-Codes
Error-Codes (1 bis 9 nach Norm)
2
Error-Codes (16 bis 31, herstellerspezifisch)
16
22
D301172 0713 - BL20-Ethernet Multiprotokoll-Gateway
9-19).
Diagnosebedeutung beim Gateway
Unterspannung:
Unterspannung Kanal 0: Unterspannung an U
Unterspannung Kanal 1: Unterspannung an U
Parametrierungsfehler/Konfigurationsfehler
– Abweichende Konfiguration
 Die Referenzmodulliste weicht von der Vergleichsmodulliste im Gateway ab. Es
können jedoch weiterhin Prozessdaten mit den Modulbus-Teilnehmern, die sich
zurzeit am Modulbus befinden, ausgetauscht werden. Als Vergleichsliste dient die
in der Konfigurationssoftware des jeweiligen Feldbus-Masters erstellte Konfigura-
tion.
– Master-Konfigurationsfehler:
 Anzeige: Konfigurationsfehler / Parametrierungsfehler an Kanal 1
 Die Referenzmodulliste weicht so sehr von der Vergleichsmodulliste ab, dass
keine Prozessdaten mit den Modulbus-Teilnehmern ausgetauscht werden können,
die sich zurzeit am Modulbus befinden.
– Stations-Konfigurationsfehler
 Anzeige: Konfigurationsfehler / Parametrierungsfehler an Kanal 0
 Die Stationskonfiguration konnte durch das Gateway nicht zum Auslesen bereit-
gestellt werden.
Kommunikationsfehler
– Modulbusfehler
 Es ist keine Kommunikation der Modulbusteilnehmer am Modulbus möglich.
Kapitel 9, unter Diagnosetelegramm mit Error-
SYS
L
