3.5.6 Adressierung über Modus BootP
Die Adressierung erfolgt hierbei bei der Inbetriebnahme des Gateways über einen BootP-Server im
Netzwerk.

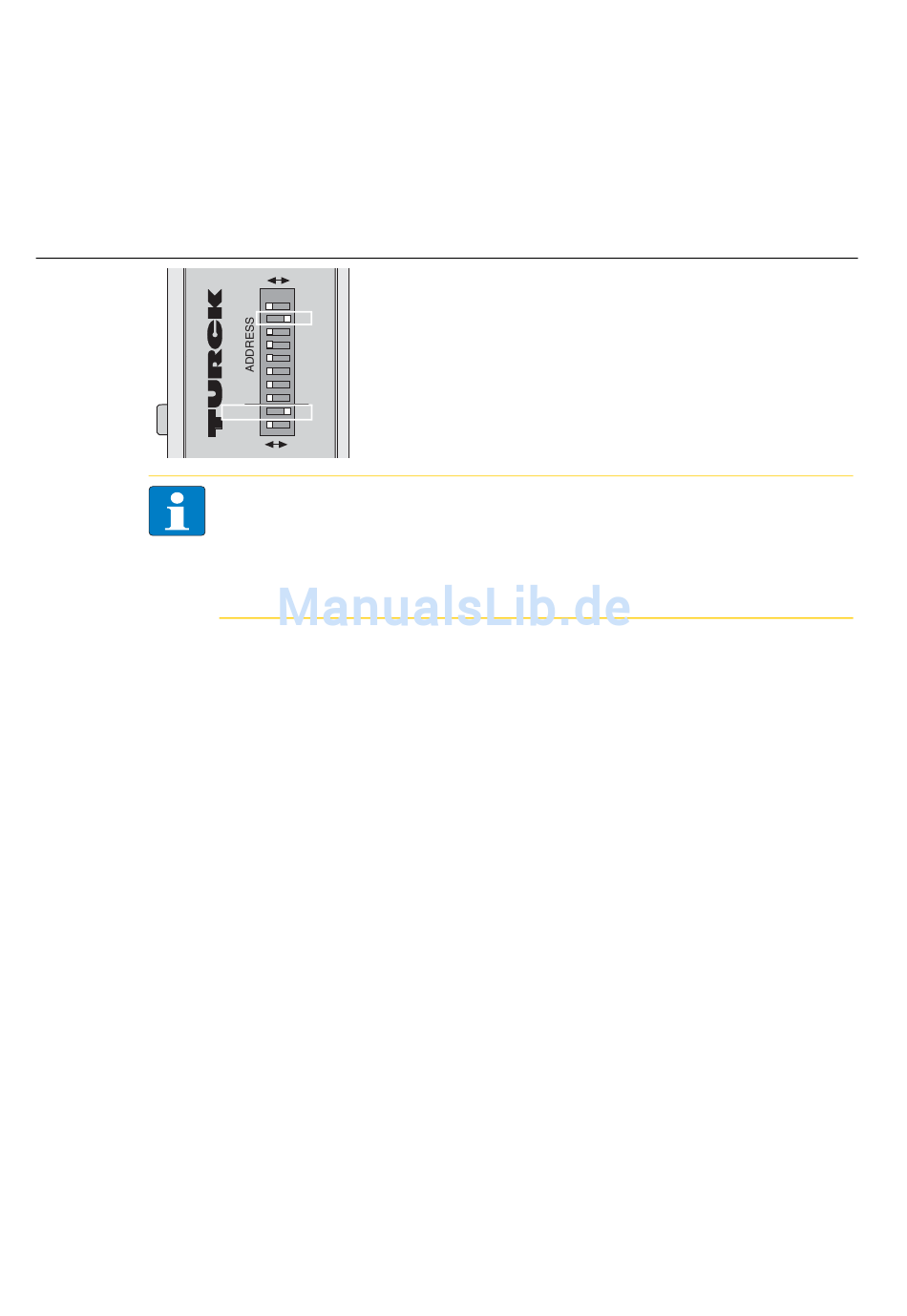

Zur Aktivierung des BootP-Modus wird der DIP-Schalter Mode auf „ON" gestellt, die Adresschalter
0 7
2 bis 2
Abbildung 3-9:
BootP
PROFINET®
Achten Sie bitte bei PROFINET®-Anwendungen darauf, dass die über den BootP-Server vergebene
Adresse mit der Adresse, die im Konfigurationstool vergebenen wird, übereinstimmt.
3-20
auf Adresse „2" (siehe Tabelle 3-7: Kombinationen der
0 1
2 0
2 1
2 2
2 3
2 4
2 5
2 6
2 7
MODE
CFG
off on
Hinweis
Die vom BootP-Server zugewiesene Subnetmaske und Default-Gateway-Adresse werden
nichtflüchtig im EEPROM des Gateways gespeichert.
Im Falle eines Umschaltens auf einen anderen Adressier-Modus, werden die hier
vorgenommenen Einstellungen (IP-Adresse, Subnetz-Maske) aus dem EEPROM des Moduls
übernommen.
Adressschalter).
D301172 0713 - BL20-Ethernet Multiprotokoll-Gateway
