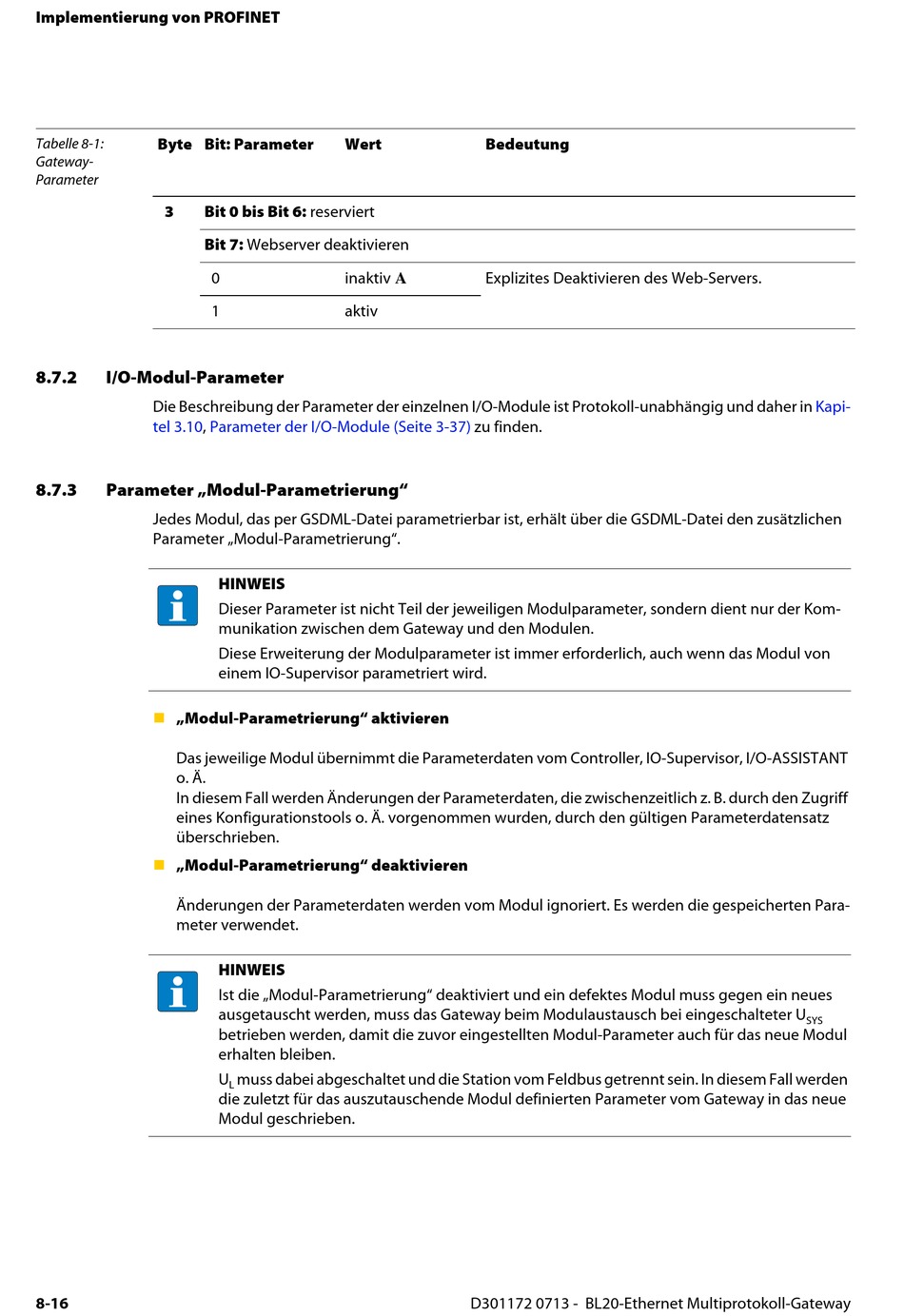

I/O-Modul-Parameter; Parameter „Modul-Parametrierung - turck BL20 Anwenderhandbuch

Implementierung von PROFINET
Tabelle 8-1: Byte Bit: Parameter
Gateway-
Parameter
3 Bit 0 bis Bit 6: reserviert
Bit 7: Webserver deaktivieren
8.7.2

I/O-Modul-Parameter

Die Beschreibung der Parameter der einzelnen I/O-Module ist Protokoll-unabhängig und daher in
tel 3.10,
8.7.3 Parameter „Modul-Parametrierung"
Jedes Modul, das per GSDML-Datei parametrierbar ist, erhält über die GSDML-Datei den zusätzlichen
Parameter „Modul-Parametrierung".

„Modul-Parametrierung" aktivieren
Das jeweilige Modul übernimmt die Parameterdaten vom Controller, IO-Supervisor, I/O-ASSISTANT
o. Ä.
In diesem Fall werden Änderungen der Parameterdaten, die zwischenzeitlich z. B. durch den Zugriff
eines Konfigurationstools o. Ä. vorgenommen wurden, durch den gültigen Parameterdatensatz
überschrieben.

„Modul-Parametrierung" deaktivieren
Änderungen der Parameterdaten werden vom Modul ignoriert. Es werden die gespeicherten Para-
meter verwendet.
8-16
Wert
0 inaktiv A
1 aktiv
Parameter der I/O-Module (Seite 3-37)
HINWEIS
Dieser Parameter ist nicht Teil der jeweiligen Modulparameter, sondern dient nur der Kom-
munikation zwischen dem Gateway und den Modulen.
Diese Erweiterung der Modulparameter ist immer erforderlich, auch wenn das Modul von
einem IO-Supervisor parametriert wird.
HINWEIS
Ist die „Modul-Parametrierung" deaktiviert und ein defektes Modul muss gegen ein neues
ausgetauscht werden, muss das Gateway beim Modulaustausch bei eingeschalteter U
betrieben werden, damit die zuvor eingestellten Modul-Parameter auch für das neue Modul
erhalten bleiben.
U muss dabei abgeschaltet und die Station vom Feldbus getrennt sein. In diesem Fall werden
L
die zuletzt für das auszutauschende Modul definierten Parameter vom Gateway in das neue
Modul geschrieben.
Bedeutung
Explizites Deaktivieren des Web-Servers.
zu finden.
D301172 0713 - BL20-Ethernet Multiprotokoll-Gateway
Kapi-
SYS
