Eigenschaften: Gateway und I/O-Module
3.4 Anschlüsse am Gateway
Der Feldbusanschluss erfolgt über einen integrierten RJ45-Ethernet-Switch, der Anschluss der
Versorgungsspannung über Push-in-Federzugklemmen.

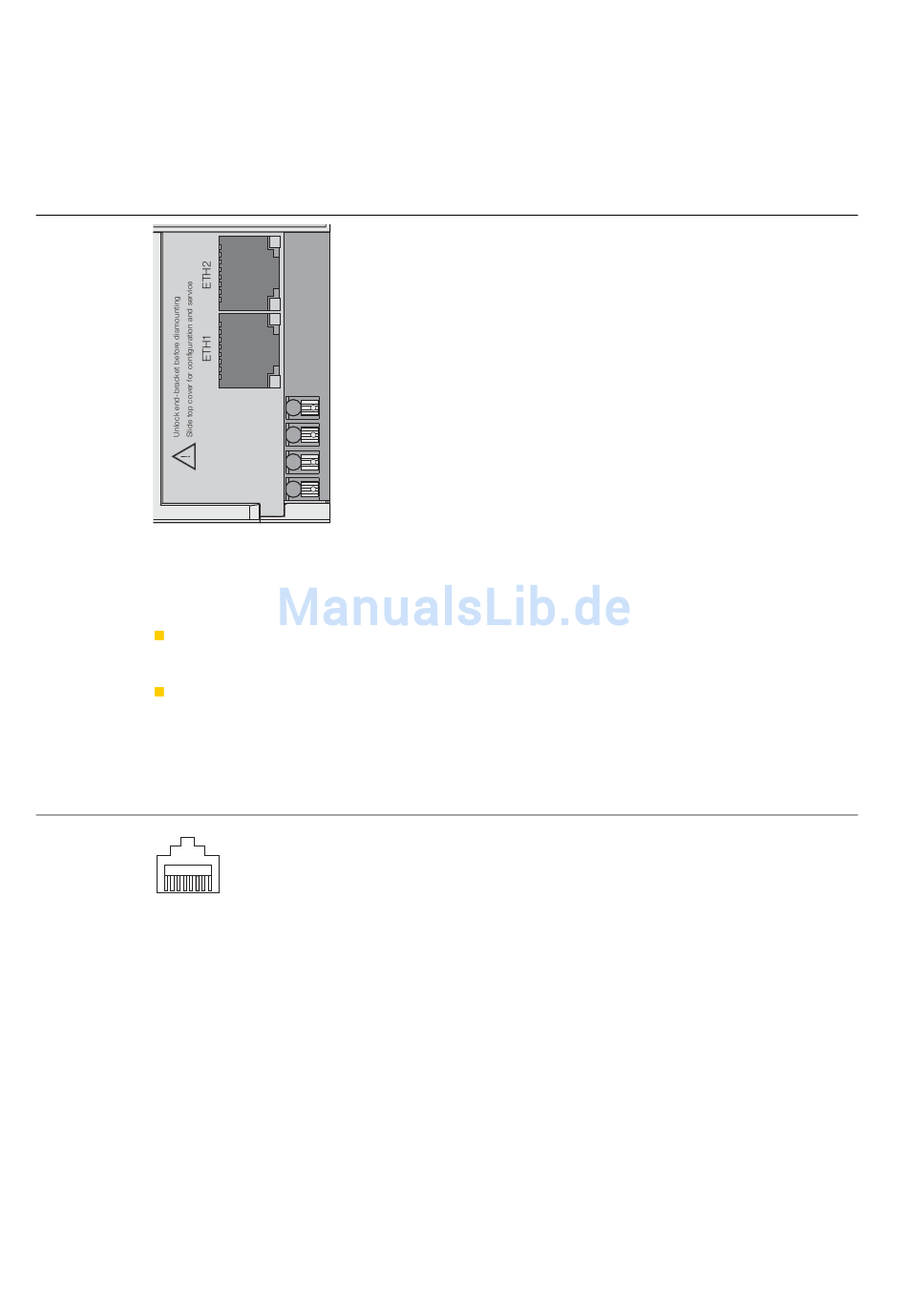

Abbildung 3-4:
Anschlussebene
am Gateway
3.4.1

Spannungsversorgung

Das BL20-E-GW-EN verfügt über eine integrierte Versorgungseinheit und hat Anschlussklemmen für:
Feldversorgungsspannung (UL, GNDL)
und
Systemversorgungsspannung (USYS, GNDSYS)
3.4.2

Feldbusanschluss via Ethernet-Switch

Die BL20-ECO-Gateways für Ethernet verfügen über einen integrierten RJ45-Ethernet-Switch.
Abbildung 3-5:
RJ45-Buchse
87654321
3.4.3

Service-Schnittstelle

Der Zugriff der Software I/O-ASSISTANT 3 (FDT/DTM) auf das Gerät über die Service-Schnittstelle (Mini-
USB) wird derzeit nicht unterstützt.
Der Zugriff auf das Gerät per I/O-ASSISTANT 3 (FDT/DTM) erfolgt über Ethernet.
3-14
U L
GND L
U SYS
GND SYS
1 = TX +
2 = TX –
3 = RX +
4 = n.c.
5 = n.c.
6 = RX –
7 = n.c.
8 = n.c.
D301172 0713 - BL20-Ethernet Multiprotokoll-Gateway
