Querverbinder
Die Querverbinder (QVRs) dienen zur Brückung einer Anschlussebene in einem 4-Leiter-Basismodul.
Bei Relaismodulen können sie zur Verbindung der Potenziale eingesetzt werden (Brückung der
Relaiswurzel). Der Verdrahtungsaufwand wird so erheblich verringert.

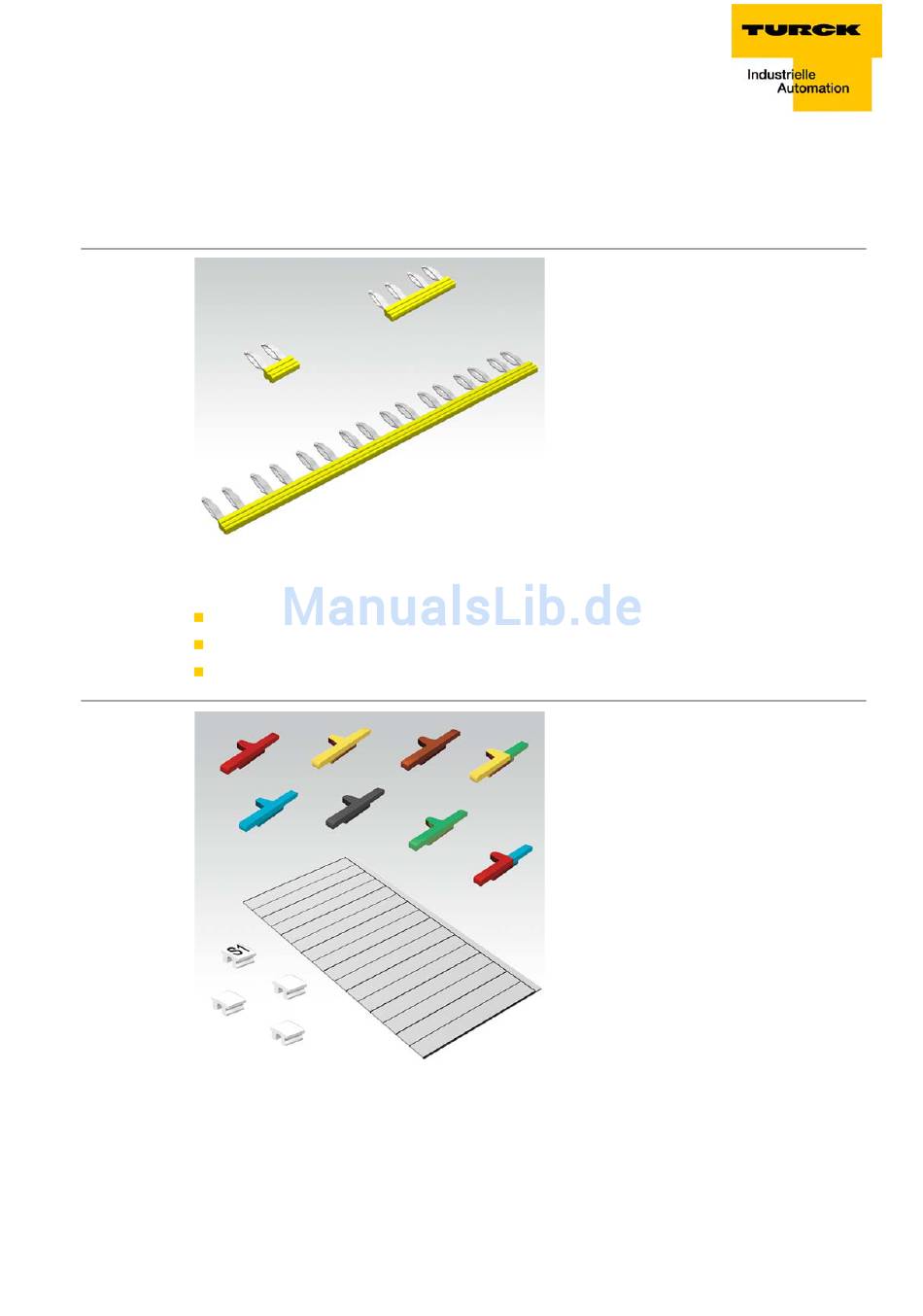

Abbildung 2-10:
Querverbinder
2.2.9
Markierungsmaterial
Etiketten: zur Beschriftung der BL20-Elektronikmodule.
Markierer: zur farbigen Kennzeichnung der Anschlussebenen von BL20-Basismodulen.
Dekafix-Verbindermarkierer: zur Steckplatznummerierung der BL20-Basismodule
Abbildung 2-11:
Markierungs-
material
D301172 0713 - BL20-Ethernet Multiprotokoll-Gateway
