Programmierung mit CoDeSys

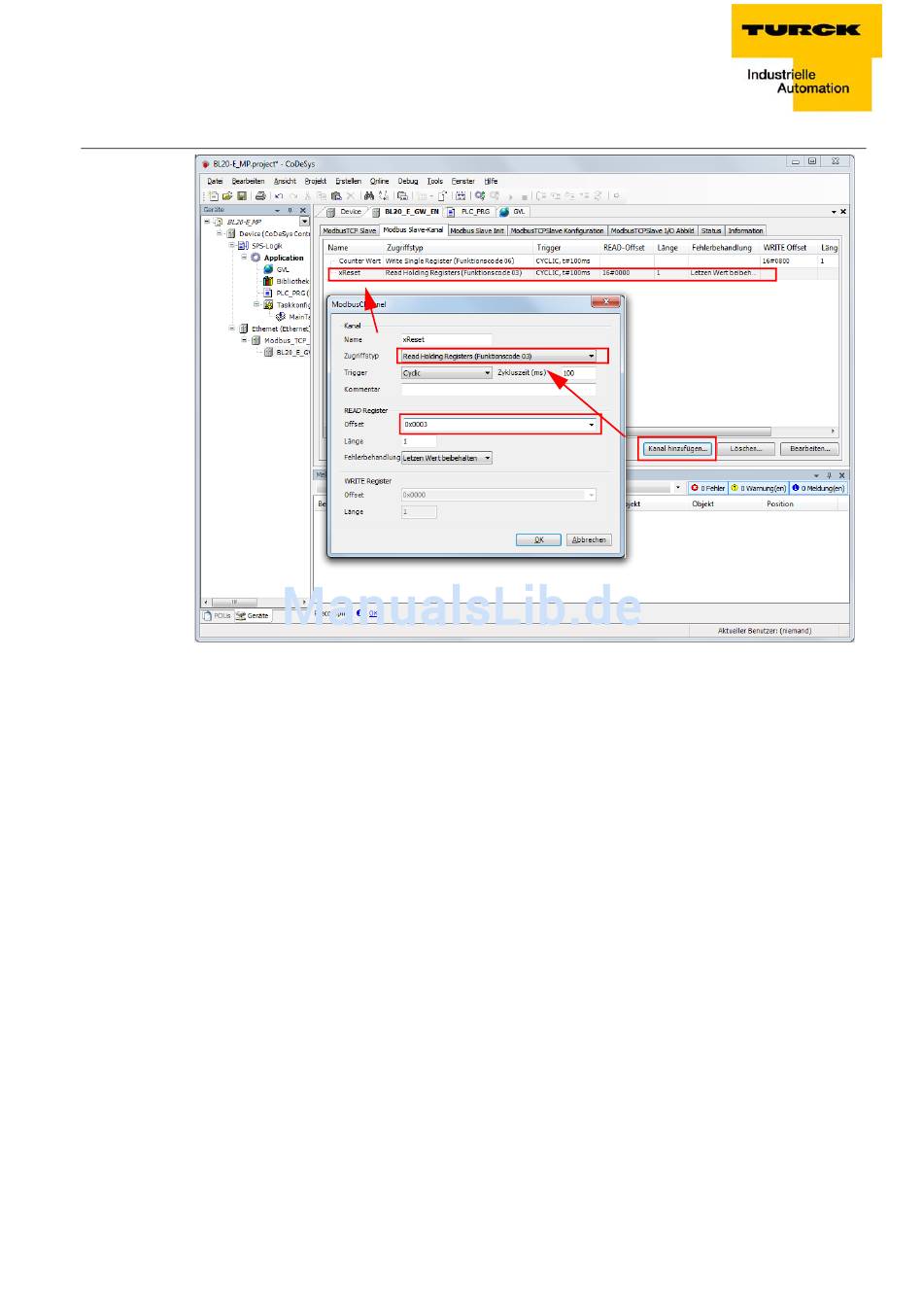

Abbildung 7-21:
Modbus-Kanal,
„xReset" lesen,
FC03
2.2 Mappen:
„xReset" (globale Variable) auf %IX0.0 in %IW0
– „xReset" wird im „ModbusTCPSlave I/O Abbild" mit dem ersten Bit des %IW0 des BL20-2DI-
24VDC-P verknüpft.
– Doppelklicken Sie das Feld „Variable" der entsprechenden Zeile. Über die erscheinende
Schaltfläche „..." öffnen Sie den Dialog „Eingabehilfe".
– Suchen Sie hier die zu verknüpfende Variable aus. „xReset" befindet sich unter den globalen
Variablen (GVL), da sie dort definiert wurde, siehe
D301172 0713 - BL20-Ethernet Multiprotokoll-Gateway
CoDeSys: Globale Variablen.
