Programmierung mit CoDeSys
3 Lesen:
Ziel → Lesen des Status-Words der Station
– Zugriffstyp:
Read Holding Registers (Funktionscode 03)
– Read Register, Offset:
0x0004 (siehe unten)
– Das Status-Word der Station wird aus Register 0x0004 ausgelesen und im I/O-Abbild der Station
in %IW1 abgebildet..

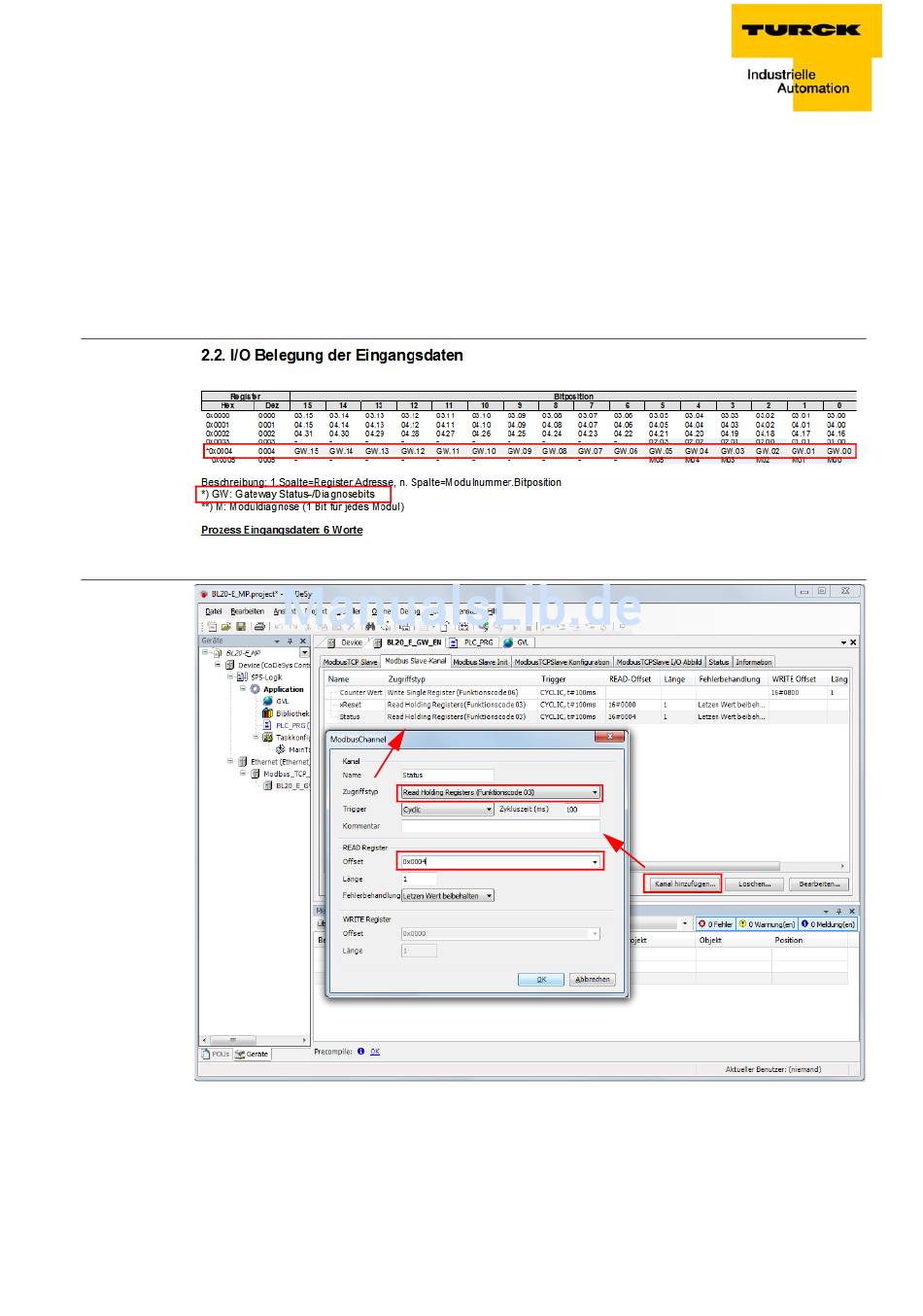

Abbildung 7-23:
Status-Word -
Mapping lt.
Modbus-Report
Abbildung 7-24:
Einrichten des
Modbus-Kanals
zum Auslesen
des Status-
Words
D301172 0713 - BL20-Ethernet Multiprotokoll-Gateway
7-23
