Beschreibung der Nutzdaten für azyklische Dienste

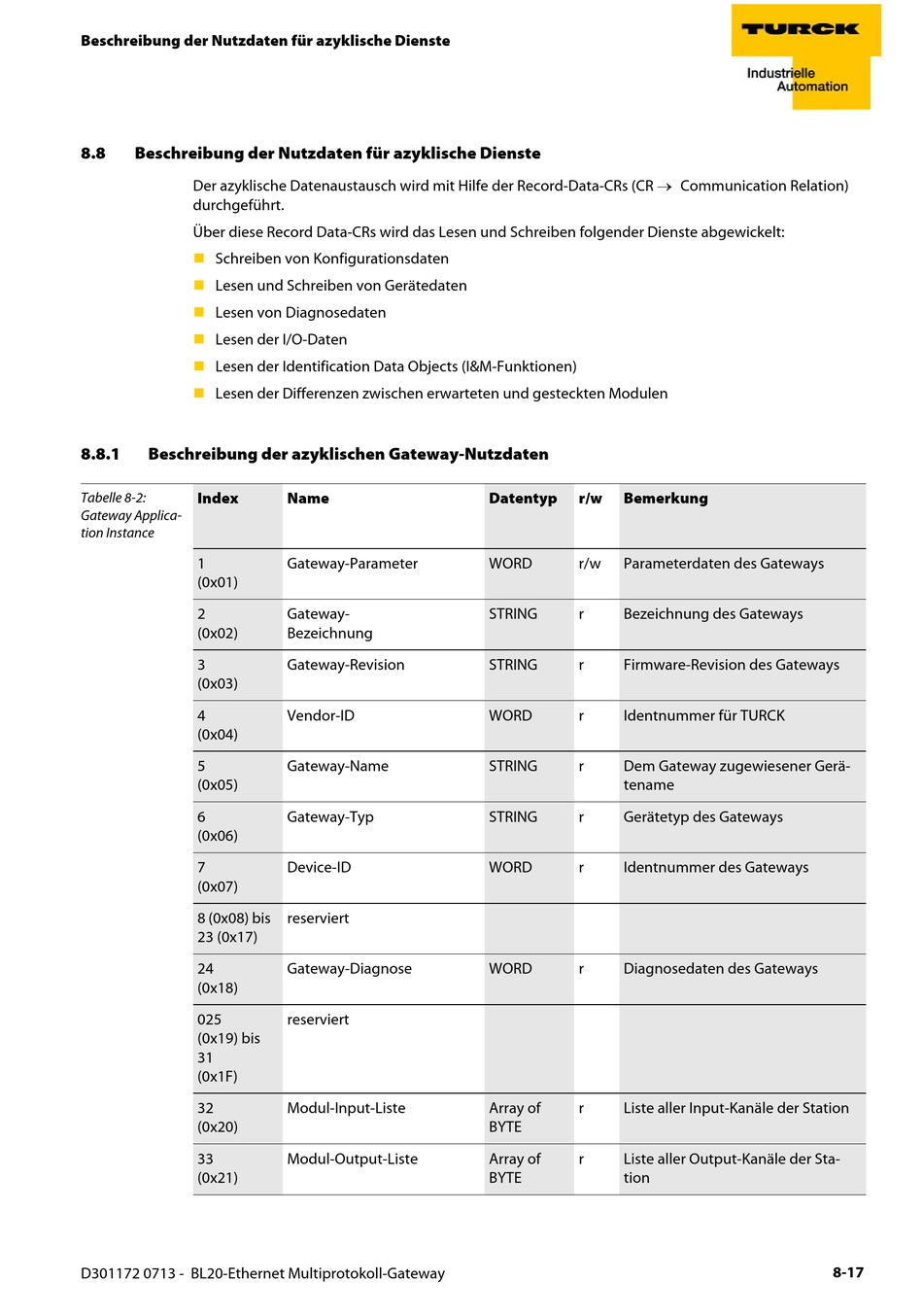

8.8 Beschreibung der Nutzdaten für azyklische Dienste
Der azyklische Datenaustausch wird mit Hilfe der Record-Data-CRs (CR  Communication Relation)
durchgeführt.
Über diese Record Data-CRs wird das Lesen und Schreiben folgender Dienste abgewickelt:

Schreiben von Konfigurationsdaten

Lesen und Schreiben von Gerätedaten

Lesen von Diagnosedaten

Lesen der I/O-Daten

Lesen der Identification Data Objects (I&M-Funktionen)

Lesen der Differenzen zwischen erwarteten und gesteckten Modulen
8.8.1

Beschreibung der azyklischen Gateway-Nutzdaten

Tabelle 8-2: Index
Gateway Applica-
tion Instance
1
(0x01)
2
(0x02)
3
(0x03)
4
(0x04)
5
(0x05)
6
(0x06)
7
(0x07)
8 (0x08) bis
23 (0x17)
24
(0x18)
025
(0x19) bis
31
(0x1F)
32
(0x20)
33
(0x21)
D301172 0713 - BL20-Ethernet Multiprotokoll-Gateway
Name
Gateway-Parameter
Gateway-
Bezeichnung
Gateway-Revision
Vendor-ID
Gateway-Name
Gateway-Typ
Device-ID
reserviert
Gateway-Diagnose
reserviert
Modul-Input-Liste
Modul-Output-Liste
Datentyp r/w Bemerkung
WORD r/w Parameterdaten des Gateways
STRING r Bezeichnung des Gateways
STRING r Firmware-Revision des Gateways
WORD r Identnummer für TURCK
STRING r Dem Gateway zugewiesener Gerä-
tename
STRING r Gerätetyp des Gateways
WORD r Identnummer des Gateways
WORD r Diagnosedaten des Gateways
Array of r Liste aller Input-Kanäle der Station
BYTE
Array of r Liste aller Output-Kanäle der Sta-
BYTE tion
8-17
