Datenabbild der Technologiemodule

Prozessausgabedaten

Feldausgabedaten werden vom BL20-1SSI-Modul an ein Feldgerät ausgegeben.
Die Prozessausgabedaten beschreiben die Daten, die von der SPS über ein Gateway an das BL20-
1SSI-Modul ausgegeben werden.
Die Übertragung erfolgt in einem 8-Byte-Format, das sich wie folgt darstellt:
1 Byte enthält ein Stoppbit zur Unterbrechung der Kommunikation mit dem Geber.
1 Byte dient zum Steuern der Vergleichsoperationen.
1 Byte enthält die Registeradresse zu den Daten, die in Byte 0 bis 3 dieses Telegramms stehen und
eine Anforderung zum Schreiben.
1 Byte enthält die Registeradresse zu den Daten, die mit dem nächsten Rückmeldetelegramm
ausgelesen werden sollen.
4 Byte dienen zur Darstellung der Daten, die in das Register mit der Adresse REG_WR_DATA
geschrieben werden sollen.

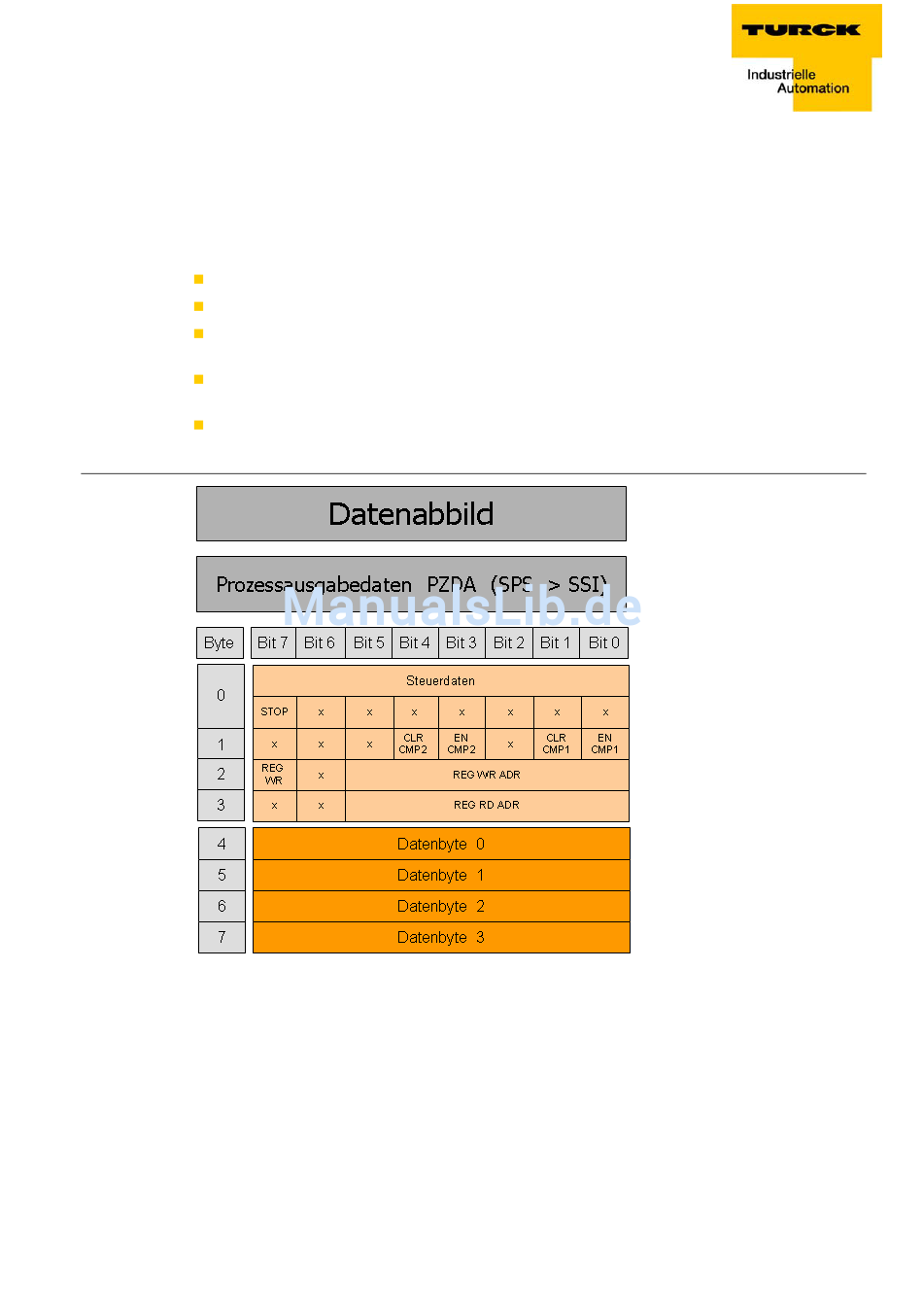

Abbildung 13-4:
Prozessausga-
bedaten des SSI-
Moduls
