Anwendungsbeispiel: BL20-E-GW-EN mit Modbus TCP (CoDeSys Win V3)
7.3.12 Diagnose-Auswertung
Auswertung des Status-Word der BL20-Station (%IW1)
Register 0x0004 enthält das Status-Word der Station (siehe
Ausgelesen wird es laut Definition des Modbus-Kommunikationskanals (siehe
Kanäle (Beispiele) und Datenmapping (Seite 7-18)

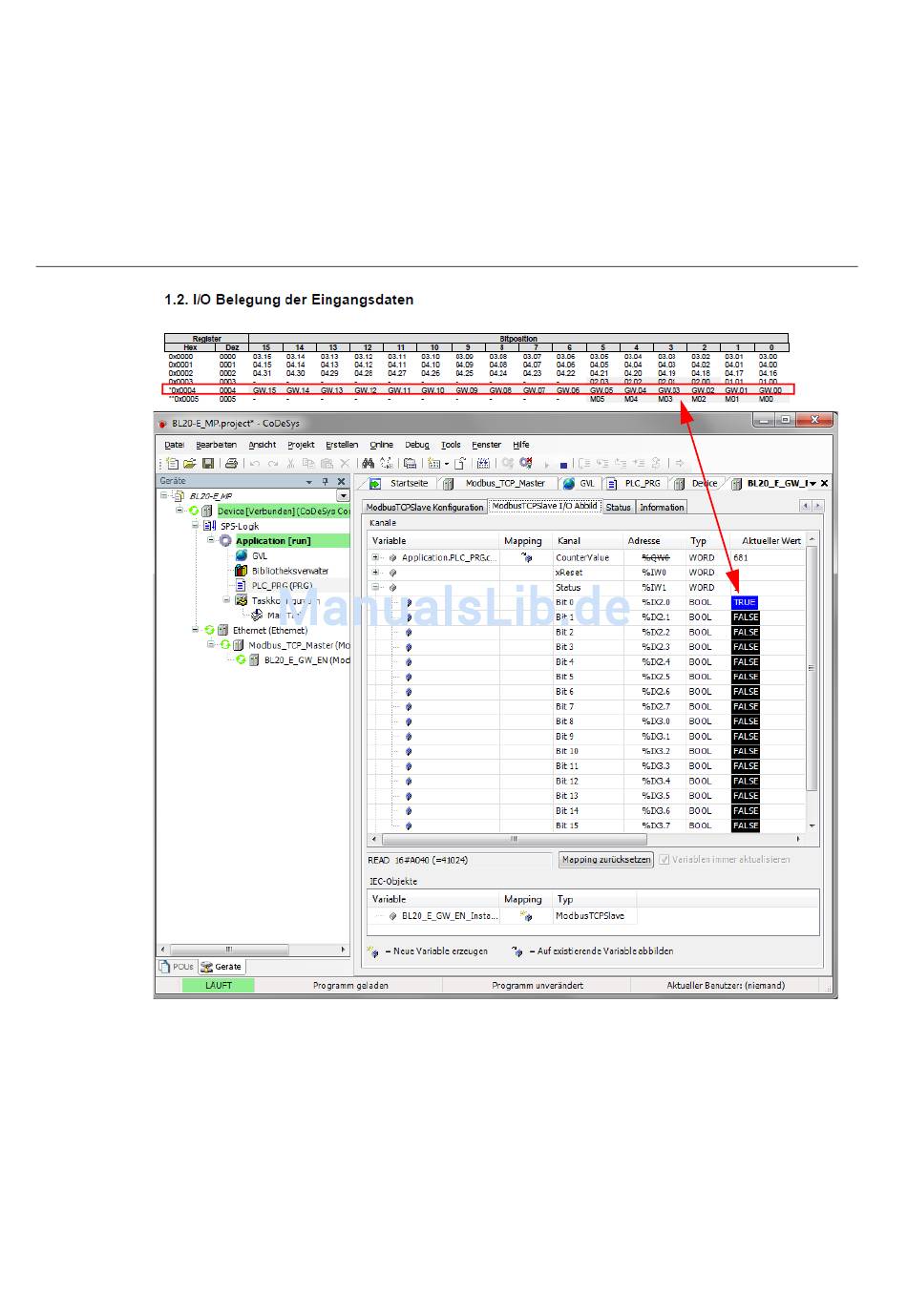

Abbildung 7-6:
Status-Word der
Station
7-30
Modbus-Datenmapping (Seite
in %IW1 des Stationsabbildes.
D301172 0713 - BL20-Ethernet Multiprotokoll-Gateway
7-16)).
Einrichten der Modbus-
