Anwendungsbeispiel: BL20-E-GW-EN mit Modbus TCP (CoDeSys Win V3)
Gemäß der Beispiele zur Einrichtung von Modbus-Kanälen (siehe
(Beispiele) und Datenmapping (Seite
folgender Kanal eingerichtet:
Read Holding Registers (FC3), Register 0×0005, Länge 1

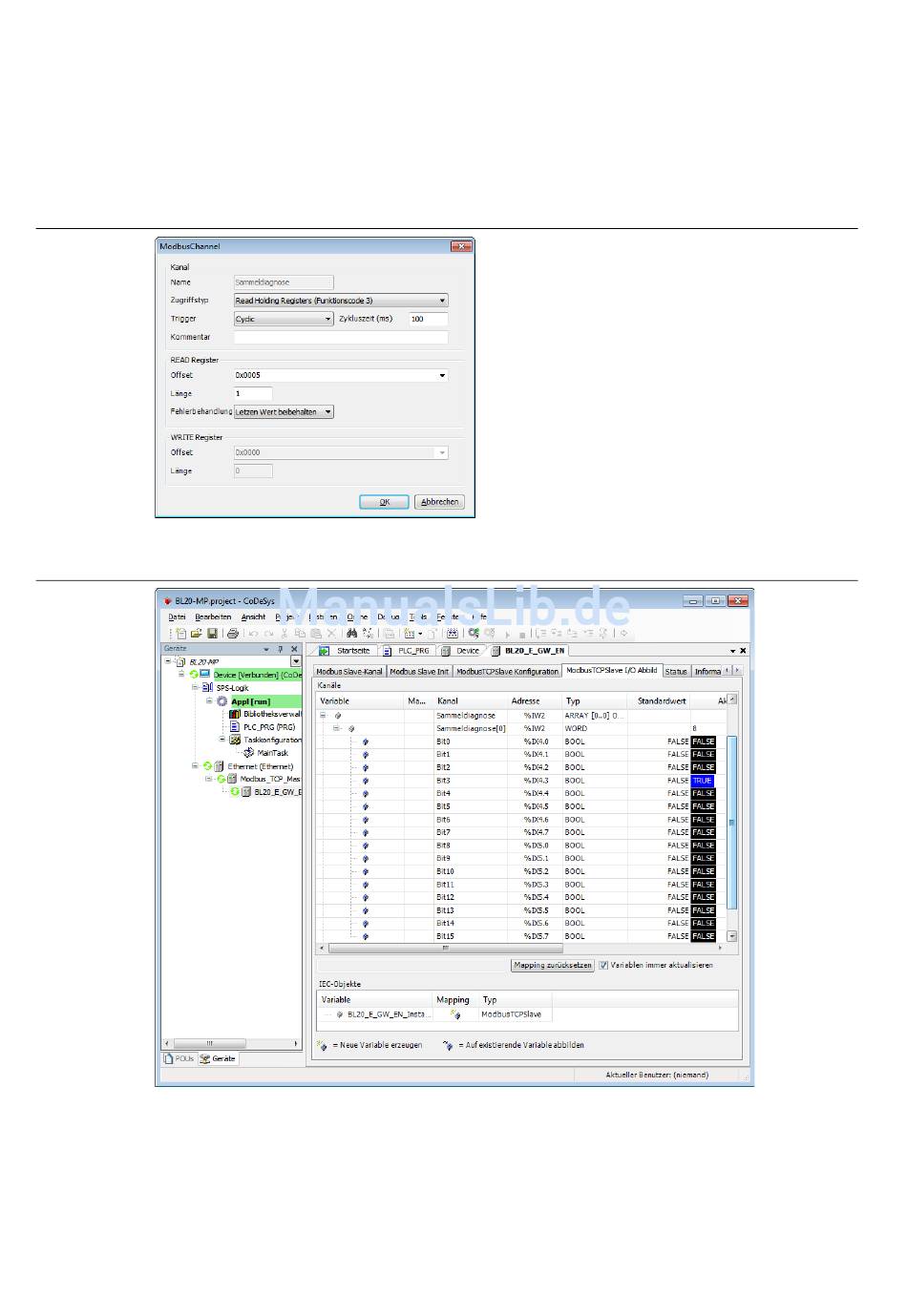

Abbildung 7-8:
Kanal zum
auslesen der
Sammeldiag-
nose
Die Sammeldiagnose befindet sich hier im Beispiel in %IW2:
Abbildung 7-9:
Sammeldiag-
nose
→ Bit 3 = 1
→ Slot 4 sendet eine Diagnose
→ BL20-2AI-THERMO-PI (siehe auch
7-32
7-18)) wird zum Auslesen des Sammeldiagnose-Registers
Verwendete Hard-/Software (Seite
D301172 0713 - BL20-Ethernet Multiprotokoll-Gateway
Einrichten der Modbus-Kanäle
7-2))
