Anwendungsbeispiel: BL20-E-GW-EN mit PROFINET® (S7)

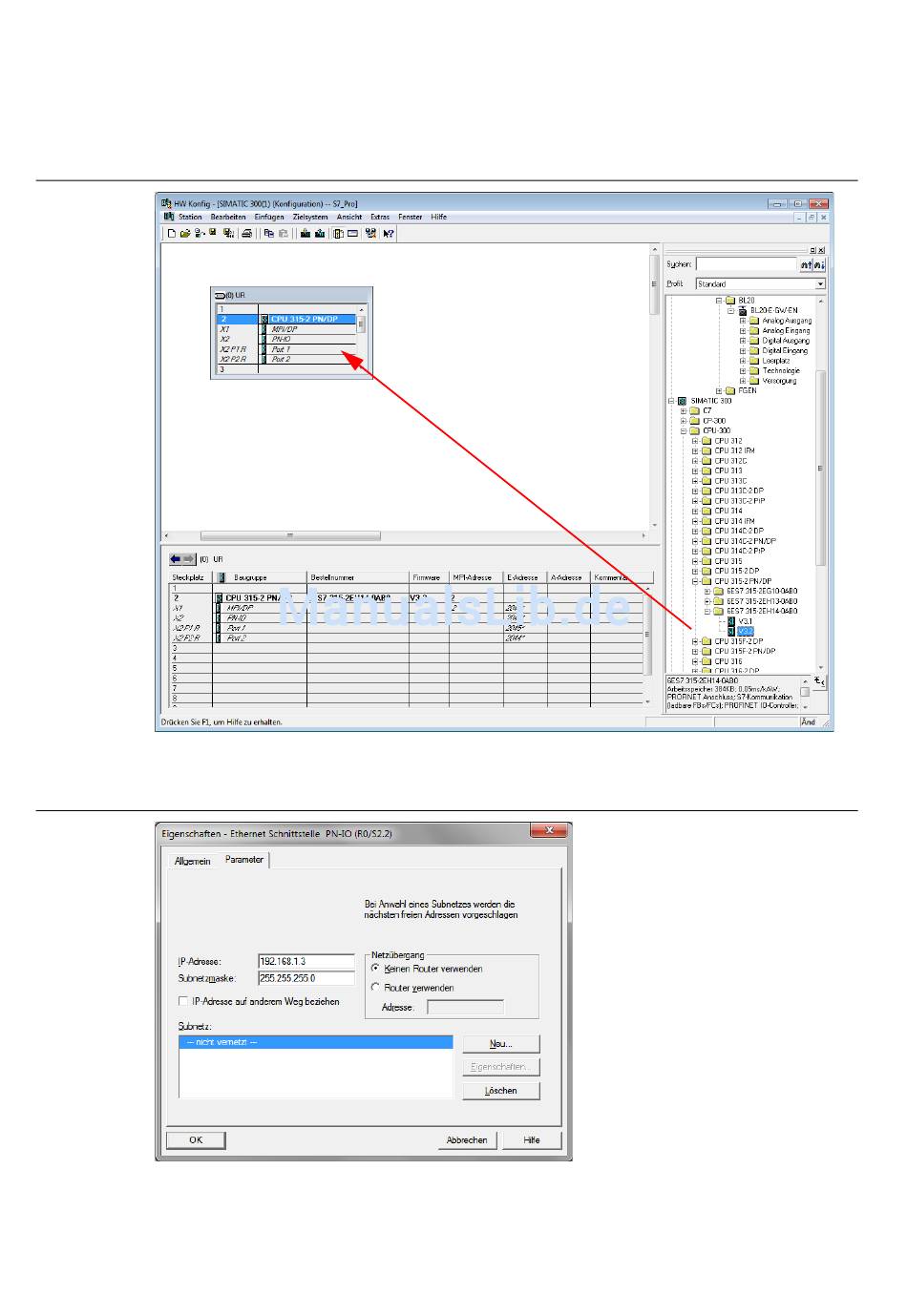

4 Wählen Sie nun Siemens CPU aus dem Hardware-Katalog aus. In diesem Beispiel handelt es sich um
die CPU 315-2 PN/DP, Ausgabestand 6ES7 315-2EH14-0AB0 (V 3.2).
Abbildung 9-6:
Auswahl der
CPU
5 Im folgenden Fenster „Eigenschaften Ethernet Schnittstelle" geben Sie die IP-Adresse und die
Subnetzmaske für die S7 CPU an und fügen Sie das Subnetz über die Schaltfläche „Neu..."hinzu.
Abbildung 9-7:
Eigenschaften
Ethernet
Schnittstelle
9-6
D301172 0713 - BL20-Ethernet Multiprotokoll-Gateway
