Anwendungsbeispiel
Konfiguration der Nachbarschaftserkennung
Jedem Gerät kann für jeden verfügbaren Ethernet-Port ein Nachbar-Port zugewiesen werden. Dieser
dient im Falle des Geräteaustauschs dann dazu, dem neuen Gerät IP-Adresse und Gerätenamen zuzu-
weisen.
Dies Zuweisung des Partner-Ports geschieht entweder in den Eigenschaften der Ethernet-Ports der
Geräte, oder wird direkt über den PROFINET®-Topologie-Editor gemacht (siehe
Partner Port-Zuweisung über Port-Konfiguration:
Auswahl des Ports des Nachbargerätes, mit dem dieser Port physikalisch verbunden ist.

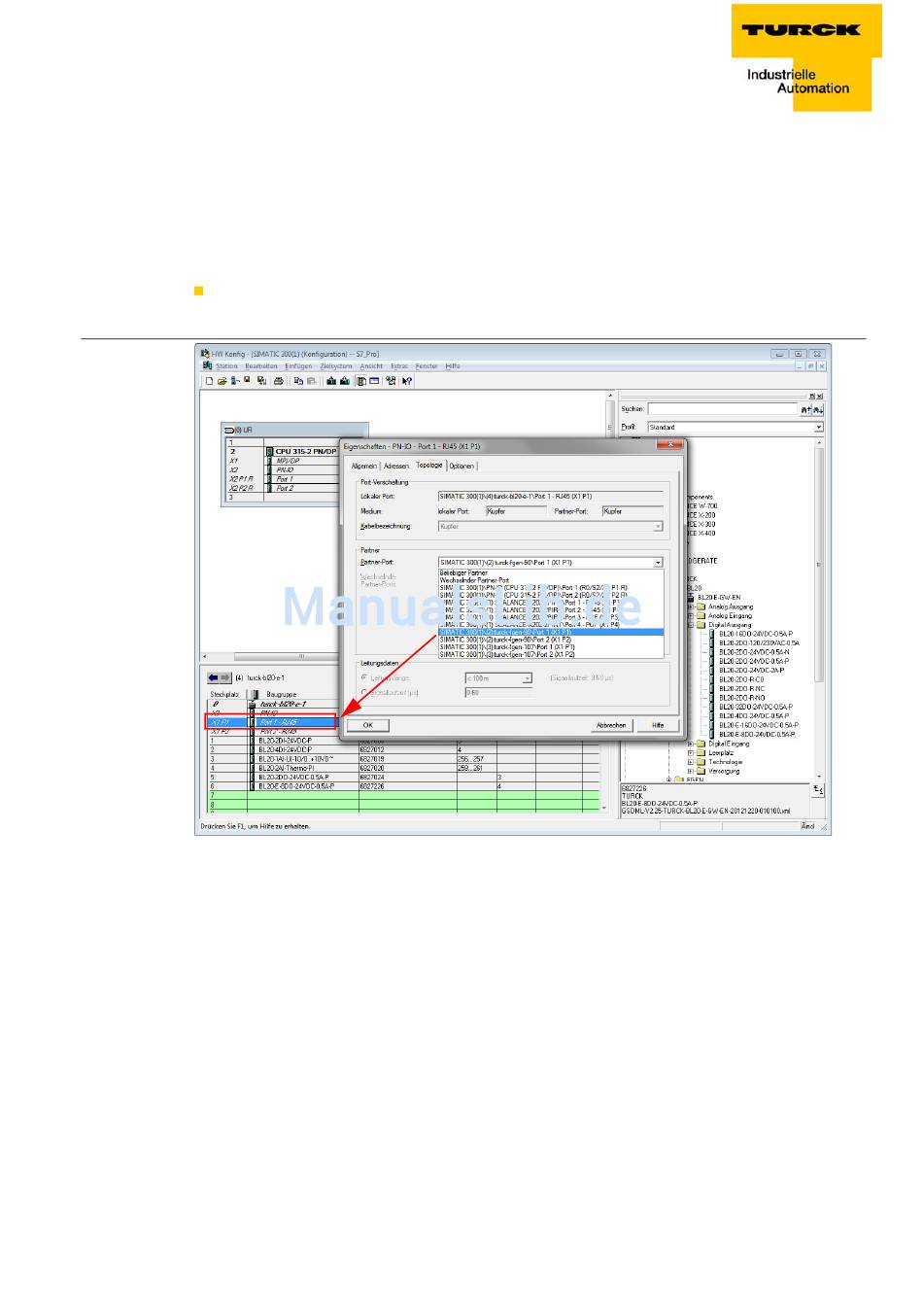

Abbildung 9-16:
Partner Port -
Zuweisung
(Beispiel)
D301172 0713 - BL20-Ethernet Multiprotokoll-Gateway
Seite
9-16).
9-15
