Anwendungsbeispiel: BL20-E-GW-EN mit Modbus TCP (CoDeSys Win V3)
Modbus-Datenmapping
Das Mapping der Ein- und Ausgangsdaten einer BL20-Modbus-Station hängt von Ihrem Aufbau ab.
Die TURCK-Software „I/O-ASSISTANT" bietet die Möglichkeit für jede Modbus-Station einen Modbus-
Report zu erstellen, der sowohl das Ein- und Ausgangsdatenmapping als auch das Parameter- und
Diagnosedatenmapping der betreffenden Station detailliert darstellt (siehe unten).

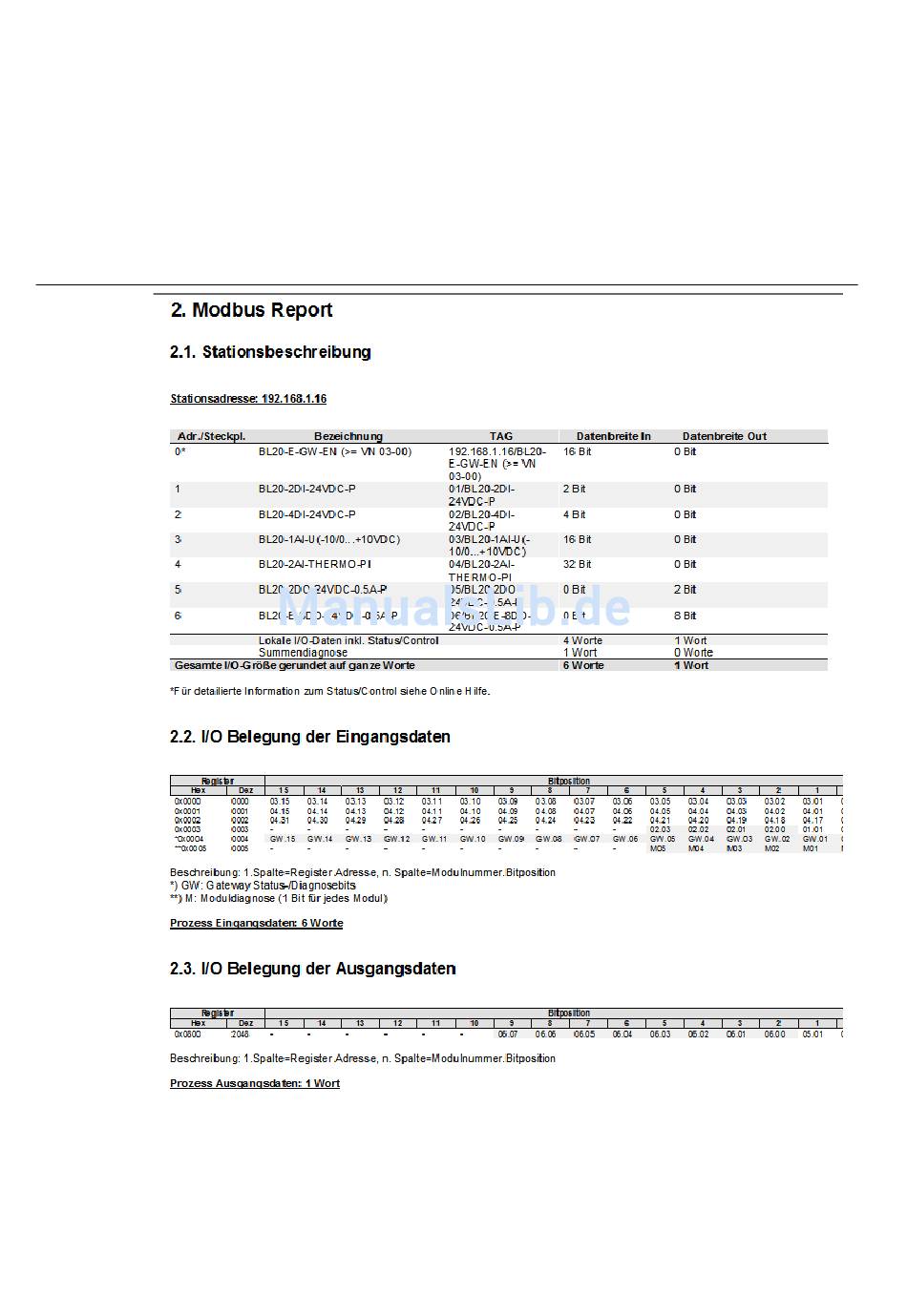

Modbus-Mapping (I/O-ASSISTANT)
Abbildung 7-15:
Modbus Report -
Mapping der
Ein- und
Ausgangsdaten
7-16
D301172 0713 - BL20-Ethernet Multiprotokoll-Gateway
