Adressierung
3.5.5 Adressierung über Modus DHCP
Die Adressierung erfolgt hierbei bei der Inbetriebnahme des Gateways über einen DHCP-Server im
Netzwerk.
Zur Aktivierung des DHCP-Modus wird der DIP-Schalter Mode auf „ON" gestellt, die Adresschalter 2
7
2 auf Adresse „1" (siehe

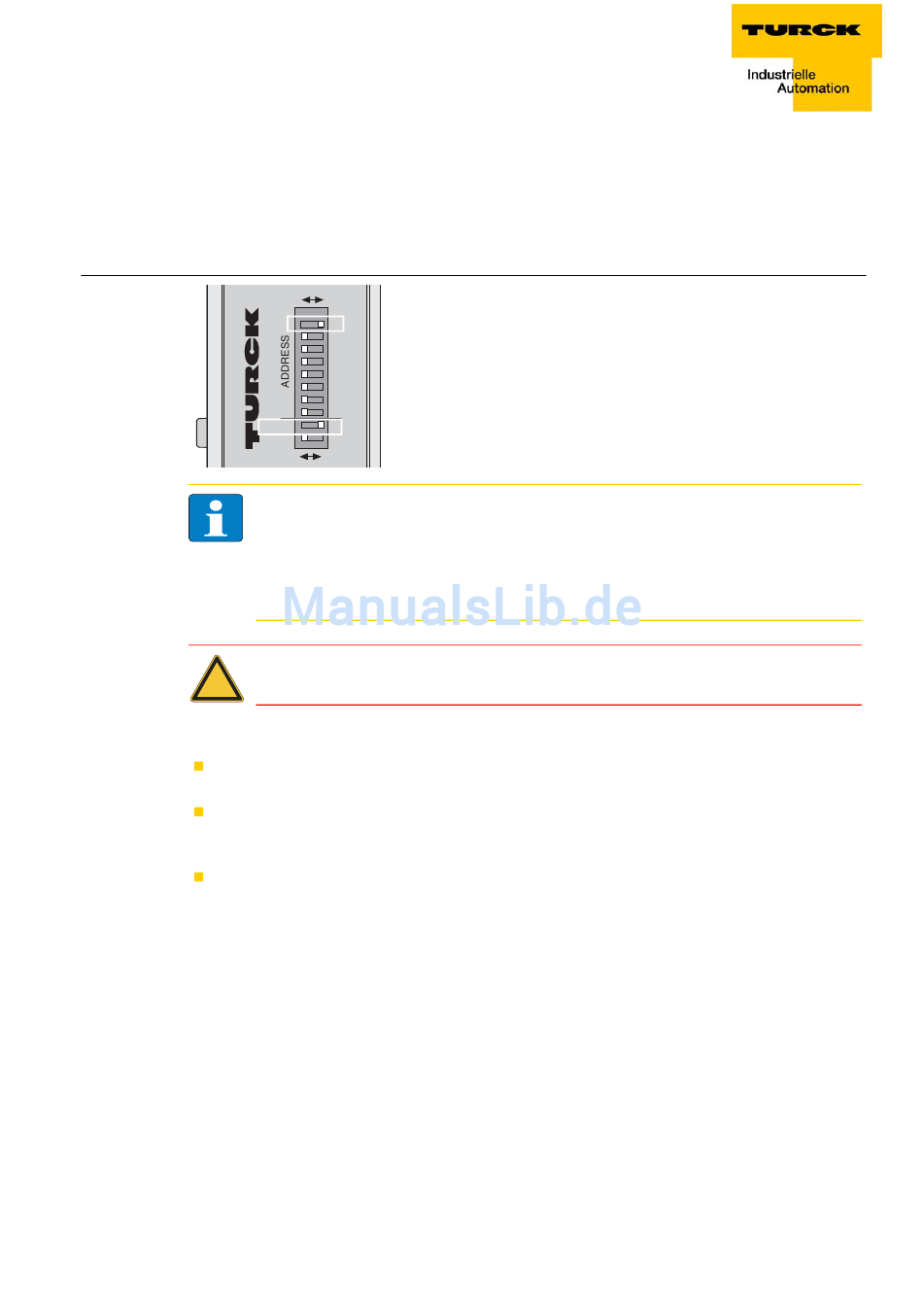

Abbildung 3-8:
DHCP-Modus
DHCP unterstützt 3 Arten der IP-Adresszuweisung:
Bei der „automatischen Adressvergabe", vergibt der DHCP-Server eine permanente IP-Adresse an
den Client.
Bei der „dynamischen Adressvergabe", ist die vom Server vergebene Adresse immer nur für einen
bestimmten Zeitraum reserviert. Nach Ablauf dieser Zeit, oder wenn ein Client die Adresse
innerhalb dieses Zeitraums von sich aus explizit „freigibt", wird sie neu vergeben.
Bei der „manuellen Adressvergabe", erfolgt die Zuweisung durch den Netzwerk-Administrator.
DHCP wird in diesem Fall nur noch zur Übermittlung der zugewiesenen Adresse an den Client
genutzt.
PROFINET®
Achten Sie bitte bei PROFINET®-Anwendungen darauf, dass die über den DHCP-Server vergebene
Adresse mit der Adresse, die im Konfigurationstool vergebenen wird, übereinstimmt.
D301172 0713 - BL20-Ethernet Multiprotokoll-Gateway
Tabelle 3-7: Kombinationen der
0 1
2 0
2 1
2 2
2 3
2 4
2 5
2 6
2 7
MODE
CFG
off on
Hinweis
Die vom DHCP-Server zugewiesene Subnetmaske und Default-Gateway-Adresse werden
nichtflüchtig im EEPROM des Gateways gespeichert.
Im Falle eines Umschaltens auf einen anderen Adressier-Modus, werden die hier
vorgenommenen Einstellungen (IP-Adresse, Subnetz-Maske) aus dem EEPROM des Moduls
übernommen.
Achtung
Beim Wechsel des Adressier-Modus ist generell ein Spannungsreset durchzuführen.
Adressschalter).
0
bis
3-19
