Download Der I/O-Konfiguration - turck BL20 Anwenderhandbuch

Netzwerkkonfiguration
5.2.2

Download der I/O-Konfiguration

1 Die Konfiguration des Netzwerkes ist abgeschlossen, sie wird nun in den Controller geladen, z. B.
über den Befehl „Communication → Download".
2 Im Dialog „Download" starten Sie das Herunterladen mit Hilfe der Schaltfläche „Download".

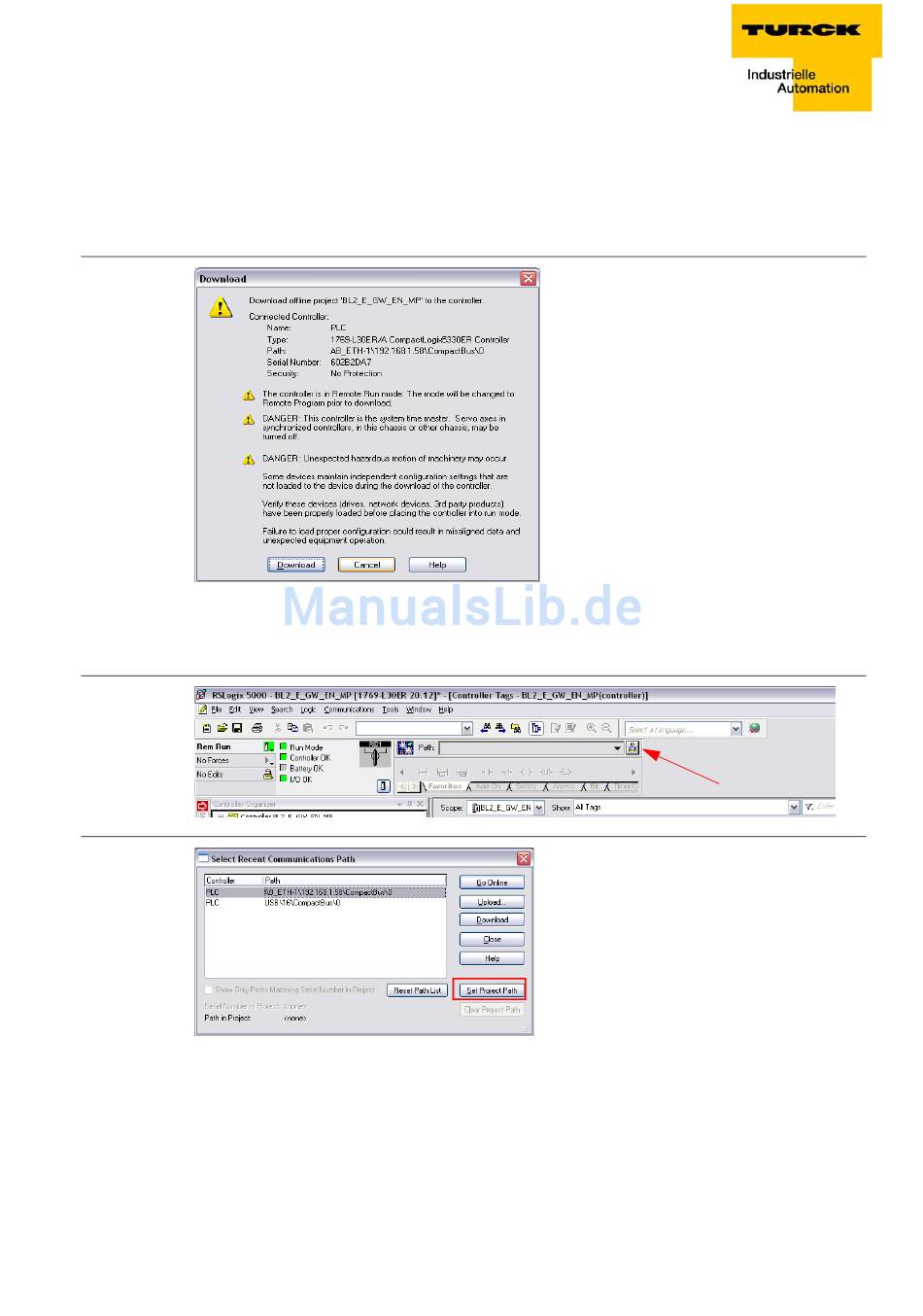

Abbildung 5-7:
Download der
Konfiguration
3 Wird eine Fehlermeldung generiert, die davor warnt, dass der Kommunikationspfad nicht gefunden
werden kann, öffnen Sie bitte das „Path"-Menü (siehe
und wählen Sie „Set Project Path" (siehe
Abbildung 5-8:
Kommunikati-
onspfad
Abbildung 5-9:
Kommunikati-
onspfad
4 Ist der richtige Projektpfad gesetzt, ist der Download der Konfiguration möglich.
D301172 0713 - BL20-Ethernet Multiprotokoll-Gateway
Abbildung 5-8:), wählen Sie Ihren Controller
Abbildung 5-9:).
5-7
