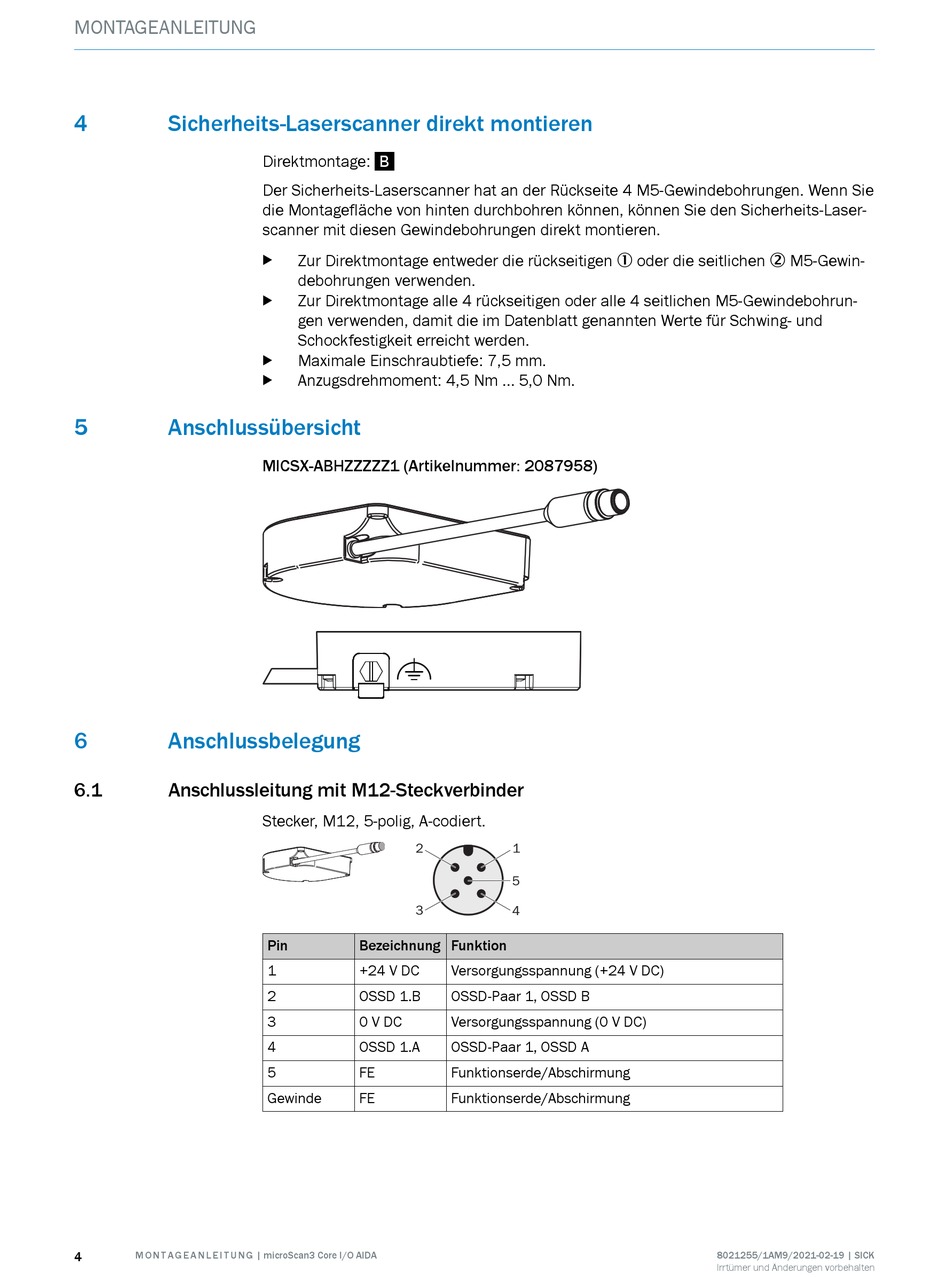

Sicherheits-Laserscanner Direkt Montieren; Anschlussübersicht; Anschlussbelegung - SICK microScan3 Core I/O AIDA Montageanleitung

MONTAGEANLEITUNG
4

Sicherheits-Laserscanner direkt montieren

5 Anschlussübersicht
6

Anschlussbelegung

6.1 Anschlussleitung mit M12-Steckverbinder
4 M O N T A G E A N L E I T U N G | microScan3 Core I/O AIDA
Direktmontage: B
Der Sicherheits-Laserscanner hat an der Rückseite 4 M5-Gewindebohrungen. Wenn Sie
die Montagefläche von hinten durchbohren können, können Sie den Sicherheits-Laser‐
scanner mit diesen Gewindebohrungen direkt montieren.
Zur Direktmontage entweder die rückseitigen 1 oder die seitlichen 2 M5-Gewin‐
b
debohrungen verwenden.
Zur Direktmontage alle 4 rückseitigen oder alle 4 seitlichen M5-Gewindebohrun‐
b
gen verwenden, damit die im Datenblatt genannten Werte für Schwing- und
Schockfestigkeit erreicht werden.
Maximale Einschraubtiefe: 7,5 mm.
b
Anzugsdrehmoment: 4,5 Nm ... 5,0 Nm.
b
MICSX-ABHZZZZZ1 (Artikelnummer: 2087958)
Stecker, M12, 5-polig, A-codiert.
2
3
Pin Bezeichnung Funktion
1 +24 V DC
2 OSSD 1.B
3 0 V DC
4 OSSD 1.A
5 FE
Gewinde FE
1
5
4
Versorgungsspannung (+24 V DC)
OSSD-Paar 1, OSSD B
Versorgungsspannung (0 V DC)
OSSD-Paar 1, OSSD A
Funktionserde/Abschirmung
Funktionserde/Abschirmung
