MONTAGE
5.3.2

Direkt montieren

86 B E T R I E B S A N L E I T U N G | microScan3 – EtherNet/IP™
7. Abdeckplatte am Sicherheits-Laserscanner anschrauben. Anzugsdrehmoment:
2,25 Nm ... 2,75 Nm.

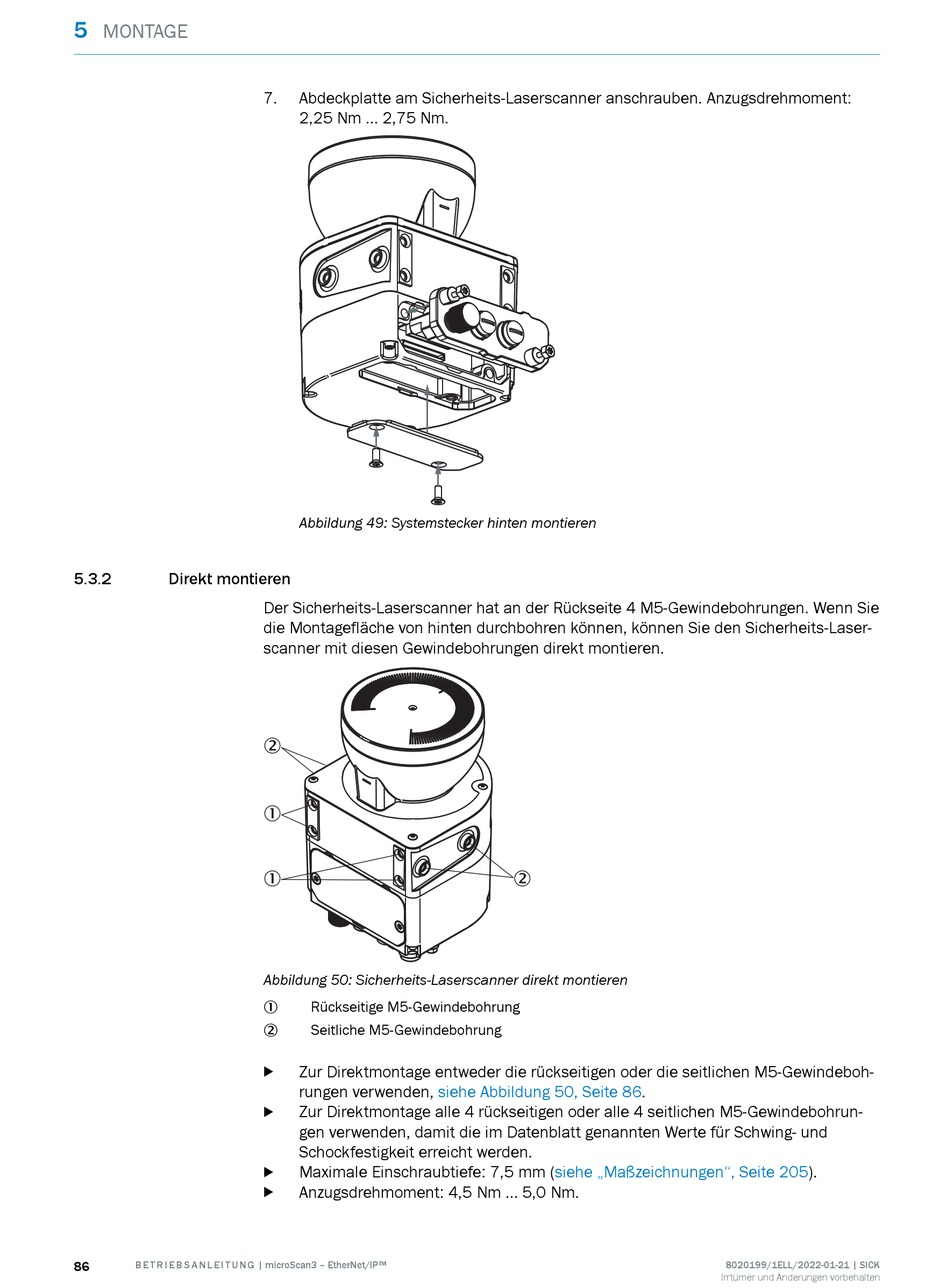

Abbildung 49: Systemstecker hinten montieren
Der Sicherheits-Laserscanner hat an der Rückseite 4 M5-Gewindebohrungen. Wenn Sie
die Montagefläche von hinten durchbohren können, können Sie den Sicherheits-Laser‐
scanner mit diesen Gewindebohrungen direkt montieren.
2
1
1
Abbildung 50: Sicherheits-Laserscanner direkt montieren
Rückseitige M5-Gewindebohrung
1
Seitliche M5-Gewindebohrung
2
Zur Direktmontage entweder die rückseitigen oder die seitlichen M5-Gewindeboh‐
b
rungen verwenden, siehe Abbildung 50, Seite
Zur Direktmontage alle 4 rückseitigen oder alle 4 seitlichen M5-Gewindebohrun‐
b
gen verwenden, damit die im Datenblatt genannten Werte für Schwing- und
Schockfestigkeit erreicht werden.
Maximale Einschraubtiefe: 7,5 mm
b
Anzugsdrehmoment: 4,5 Nm ... 5,0 Nm.
b
2
86.
(siehe „Maßzeichnungen", Seite 205).
